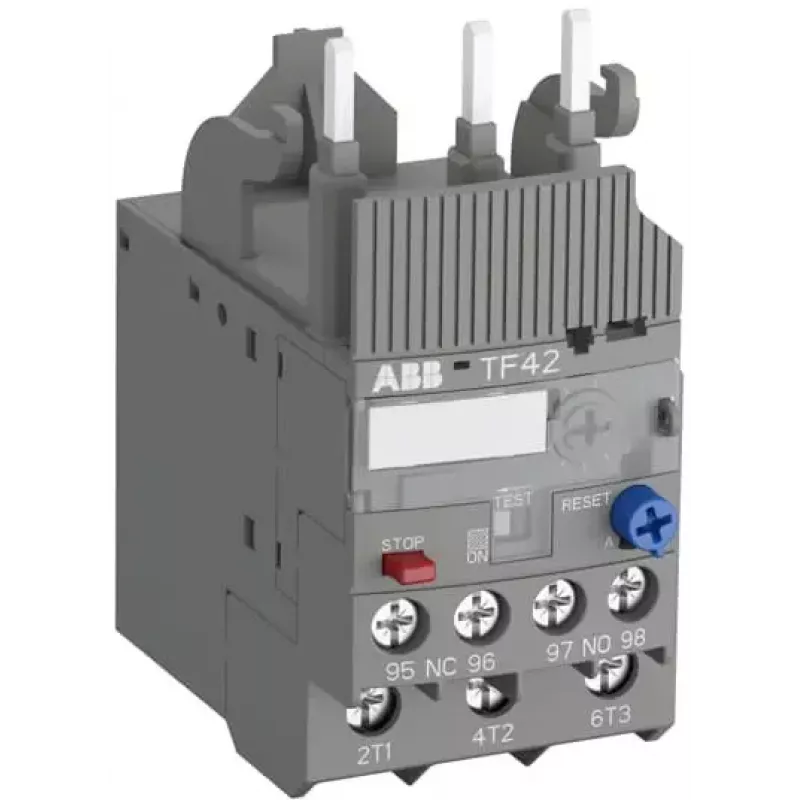

ABB TF42-29 šiluminės perkrovos relė, 23-29 A, 3 polių, 10 klasė, 690 V kintamoji srovė, varžtiniai gnybtai, tiesioginis montavimas ant kontaktoriaus

Kai reikia patikimos trifazių variklių apsaugos pramoninėse valdymo spintose, ABB TF42-29 šiluminės perkrovos relė užtikrina tikslų ir stabilų darbą. Šis modelis, priklausantis TF42 serijai, skirtas tiesiogiai montuoti ant ABB kontaktorių nuo AF09 iki AF40, todėl yra kompaktiškas ir efektyvus sprendimas variklių apsaugai. Reguliuojamas srovės diapazonas nuo 23 iki 29 A tinka įvairių galių varikliams, naudojamiems siurbliuose, ventiliatoriuose, konvejeriuose ir kompresoriuose.

Pagrindinės specifikacijos

• Reguliuojamoji darbinė srovė: 23 - 29 A
• Polių skaičius: 3
• Išjungimo klasė: 10 klasė
• Vardinė darbinė įtampa: 690 V kintamoji srovė
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Jungtys: varžtiniai gnybtai (pagrindiniai ir pagalbiniai)
• Montavimas: tiesioginis ant kontaktoriaus
• Grąžinimas: rankinis ir automatinis
• Fazių netekimo jutimas: taip
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė aplinkos temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1

Kodėl verta rinktis

ABB TF42-29 užtikrina patikimą šiluminę apsaugą su tiksliu reguliavimu ir fazių netekimo aptikimu, taip prailgindama variklių tarnavimo laiką ir mažindama prastovas. 10 klasės išjungimo charakteristika užtikrina greitą reakciją į perkrovas, o dvigubas grąžinimo režimas suteikia lankstumo eksploatacijoje. Tvirta konstrukcija ir atitiktis tarptautiniams standartams daro šią relę patikimu pasirinkimu pramoninėms reikmėms.

Tinkamiausi naudojimo atvejai

• Trifazių variklių apsauga pramoninėse mašinose
• Siurblių ir ventiliatorių valdymo skydai
• Konvejerinės sistemos ir medžiagų tvarkymo įranga
• ŠVOK kompresorių apsauga
• Variklių paleidimo blokai su ABB kontaktoriais

Naudinga žinoti

Relė skirta tiesiogiai montuoti ant ABB kontaktorių, taupant vietą ir supaprastinant laidų sujungimą. Ji turi tiek normaliai atvirus, tiek normaliai uždarytus pagalbinius kontaktus signalizacijai ir valdymui. Kad veikimas būtų patikimas, užtikrinkite, kad aplinkos temperatūra neviršytų nurodyto diapazono, o jungtys būtų tinkamai priveržtos.
