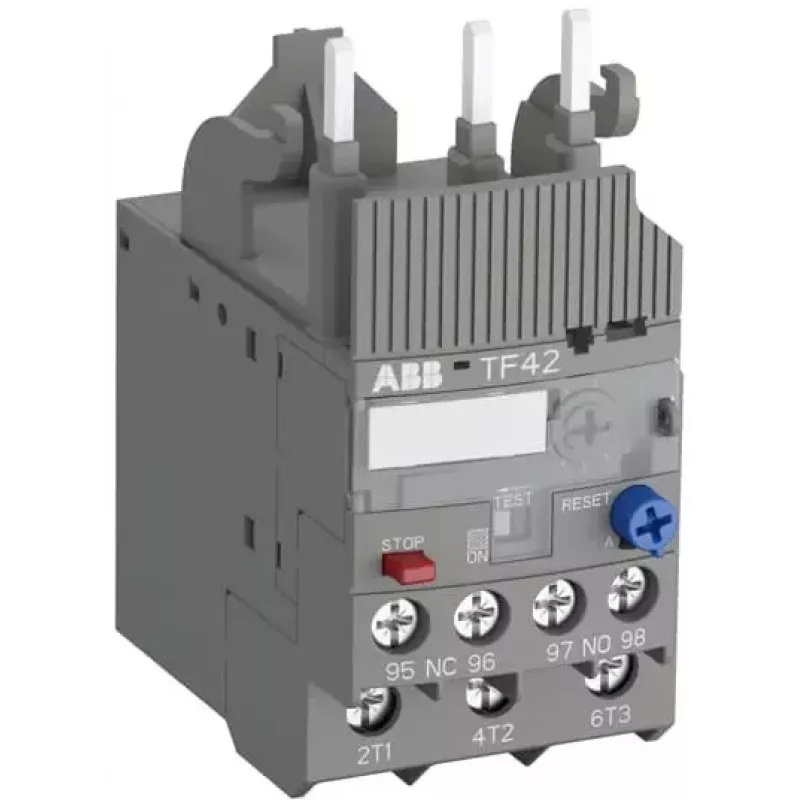

ABB TF42-20 šiluminės perkrovos relė, 16-20 A, 690 V kintamosios srovės, 10 klasė, 3 polių, 1NO+1NC

Kai elektros variklio apsauga turi veikti be priekaištų net ir sudėtingiausiomis sąlygomis, ABB TF42-20 šiluminės perkrovos relė tampa patikimu sprendimu. Jos 16–20 A srovės diapazonas ir 10 klasės išjungimas užtikrina greitą reakciją į perkrovas, o kompaktiškas dizainas leidžia lengvai integruoti relę į valdymo spintas.

Apžvalga

TF42-20 yra trijų polių šiluminės perkrovos relė, skirta tiesioginiam montavimui ant ABB AF09–AF40 kontaktorių arba atskirai. Ji turi rankinį ir automatinį atstatymą, temperatūros kompensaciją nuo -20 iki +60 °C, o varžtiniai gnybtai užtikrina patikimus pagrindinius ir pagalbinius jungimus. Pagalbiniai kontaktai – 1 NO ir 1 NC, skirti AC-15 ir DC-13 apkrovoms.

Kuo išsiskiria

• Platus 16–20 A nustatymo diapazonas su 10 klase – greita reakcija į perkrovas.
• Dvigubi atstatymo režimai ir temperatūros kompensacija užtikrina patikimą veikimą įvairiomis sąlygomis.
• Tiesioginis montavimas ant ABB AF serijos kontaktorių supaprastina surinkimą ir sumažina laidų kiekį.
• IP20 apsauga ir atitiktis IEC/EN 60947 standartams garantuoja saugumą ir suderinamumą.

Techninės detalės

• Vardinė veikimo srovė: 16–20 A
• Išjungimo klasė: 10
• Polių skaičius: 3
• Vardinė veikimo įtampa (Ue): 690 V kintamoji srovė
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Jungimo tipas: varžtiniai gnybtai (pagrindiniai ir pagalbiniai)
• Montavimas: tiesioginis ant kontaktoriaus (AF09–AF40) arba atskirai
• Atstatymo tipas: rankinis ir automatinis
• Temperatūros kompensacija: nuo -20 iki +60 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Aplinkos oro temperatūra: nuo -20 iki +60 °C
• Galios nuostoliai vienam poliui: 0,8 W
• Tinka kontaktorių modeliams: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Pagalbinių kontaktų apkrovos: AC-15: 3 A @ 230 V kintamoji srovė; DC-13: 0,25 A @ 125 V nuolatinė srovė

Mūsų vertinimas

ABB TF42-20 – patikima šiluminės perkrovos relė, sujungianti tikslią apsaugą, lankstų montavimą ir tvirtą konstrukciją. Platus srovės diapazonas ir temperatūros kompensacija daro ją idealų pasirinkimą sudėtingoms variklių valdymo sistemoms.
