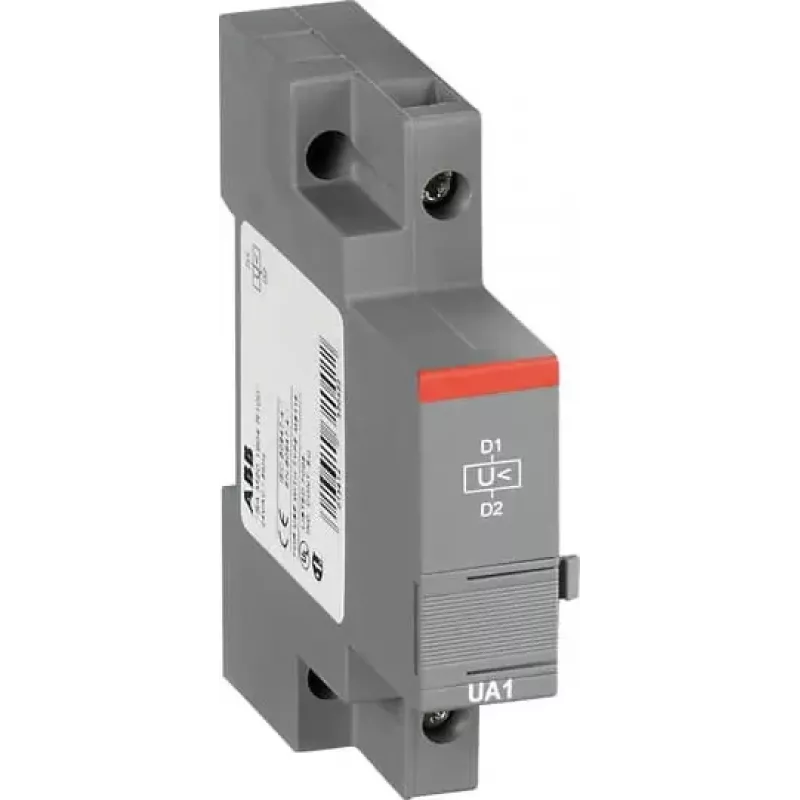

ABB S200 įtampos dingimo atpalaidavimo įtaisas 24V AC/DC, 1 modulis, šoninis montavimas, varžtiniai gnybtai

Elektros priežiūros ir pramonės įrenginių inžinieriams, kuriems reikia patikimos apsaugos nuo žemos įtampos padarinių, ABB 1SAM201904R1001 įtampos dingimo atpalaidavimo įtaisas yra kompaktiškas ir tikslus sprendimas, sukurtas sklandžiai integracijai su S200 serijos automatiniais jungikliais. Šis įtaisas užtikrina momentinį išjungimą, kai valdymo įtampa nukrenta žemiau saugios ribos, taip apsaugodamas tiek įrangą, tiek personalą.

Privalumai

• Momentinis išjungimas – reakcija į įtampos dingimą per milisekundes, apsauganti nuo variklių strigimo, kontaktorių virpėjimo ir elektronikos pažeidimų.
• Šoninis montavimas – taupo vietą skirstomosiose spintose, nes įtaisas montuojamas tiesiai prie S200 automatinio jungiklio.
• Varžtiniai gnybtai – priima lanksčius laidus nuo 0,75 iki 2,5 mm² ir standžius laidus nuo 0,75 iki 4 mm².
• Maži galios nuostoliai (1,5 W) – mažiau šilumos, ilgesnis tarnavimo laikas.
• Atitinka IEC/EN 60947-2 ir IEC/EN 60898-1 standartus – užtikrina tarptautinį pripažinimą ir saugumą.

Kam tinka

Šis įtaisas skirtas profesionalams, dirbantiems pramonės valdymo sistemų, skirstomųjų tinklų ar pastatų automatizavimo srityje. Jis ypač naudingas ten, kur reikia apsaugoti jautrią įrangą nuo žemos įtampos sukeltų gedimų – nuo gamybos linijų iki komercinių pastatų elektros sistemų.

Pagrindinės specifikacijos

• Prekės ženklas: ABB
• Modelis: 1SAM201904R1001
• EAN: 4013614320422
• Valdymo įtampa: 24 V AC/DC
• Dažnis: 50/60 Hz
• Galios nuostoliai: 1,5 W
• Suderinamumas: ABB S200 serijos automatiniai jungikliai
• Montavimas: šoninis
• Gnybtai: varžtiniai
• Laidų skerspjūvis (lankstus): 0,75–2,5 mm²
• Laidų skerspjūvis (standus): 0,75–4 mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Laikymo temperatūra: -40 iki +70 °C
• Standartai: IEC/EN 60947-2, IEC/EN 60898-1
• Modulių skaičius: 1

Naudojimas

Įtaisas montuojamas prie S200 automatinio jungiklio šoninėje pusėje. Prijunkite valdymo įtampą prie varžtinių gnybtų. Kai įtampa nukrenta žemiau nustatytos ribos, įtaisas akimirksniu išjungia jungiklį, apsaugodamas grandinę. Tinka naudoti skirstomuosiuose skyduose, valdymo spintose ir kitose pramoninėse aplikacijose.

Patarimas

Norėdami užtikrinti maksimalų patikimumą, rinkitės šį įtampos dingimo atpalaidavimo įtaisą kartu su ABB S200 serijos automatiniais jungikliais – tai garantuos suderinamumą ir ilgaamžiškumą. Atkreipkite dėmesį į laidų skerspjūvį ir laikykitės gamintojo nurodymų, kad išvengtumėte perkrovų.
