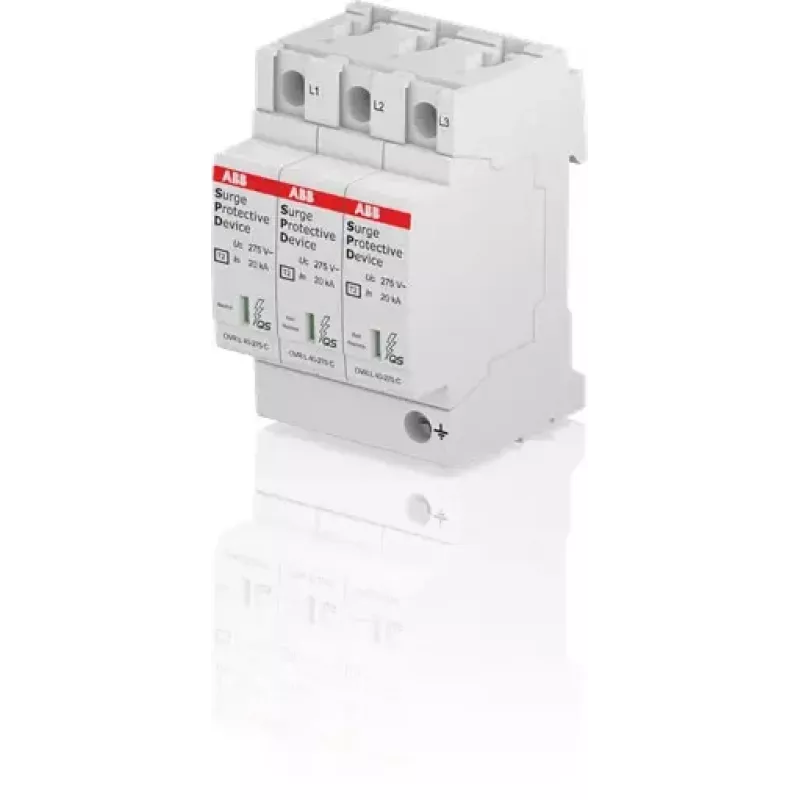

ABB OVR T2 3L 40-275 P QS 2 tipo viršįtampių apsaugos įtaisas 2CTB803873R2400

Pramonės automatizavimo ir elektros skirstymo specialistams, projektuojantiems trifazes sistemas su nuliniu laidu, šis ABB viršįtampių apsaugos įtaisas užtikrina patikimą įrangos apsaugą nuo perjungimo ir netiesioginių žaibo smūgių sukeliamų viršįtampių. Įrenginys skirtas montuoti 35 mm DIN bėgeliu, todėl lengvai integruojamas į skirstomąsias spintas.

Privalumai

Metalo oksido varistoriaus (MOV) technologija užtikrina itin greitą atsaką – mažiau nei 25 ns, o didelė iškrovos galia (Imax 40 kA) leidžia apsaugoti jautrią įrangą nuo žalingų viršįtampių. Integruotas terminis atjungiklis ir dviejų spalvų (žalias/raudonas) būsenos indikatorius leidžia iš karto įvertinti įtaiso būklę, o nuotolinio signalizavimo kontaktas palengvina priežiūrą ir integraciją į stebėjimo sistemas.

Tinka

• Trifazėms skirstymo plokštėms su nuliniu laidu
• Pramonės valdymo skydams ir automatizavimo sistemoms
• Komercinių pastatų elektros instaliacijai
• Įrangos apsaugai pagal IEC 61643-11 standartą

Pagrindinės specifikacijos

• SPD tipas: 2 tipas
• Polių skaičius: 3P+N
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): < 1,5 kV
• Technologija: metalo oksido varistorius (MOV)
• Montavimas: DIN bėgelis (35 mm)
• Nuotolinis signalizavimas: yra
• Atitiktis standartams: IEC 61643-11
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 iki +80 °C
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Atsako laikas: < 25 ns
• Terminis atjungiklis: integruotas
• Vaizdinis būsenos indikatorius: yra (žalia/raudona vėliavėlė)

Naudojimo rekomendacijos

Montuokite šį SPD pagrindinėje trifazės instalacijos skirstymo plokštėje, kad apsaugotumėte žemesnio lygio įrangą nuo netiesioginių žaibo smūgių ir perjungimo viršįtampių. Užtikrinkite tinkamą koordinavimą su aukštesnio lygio 1 tipo SPD, kad būtų pasiekta visavertė apsauga.
