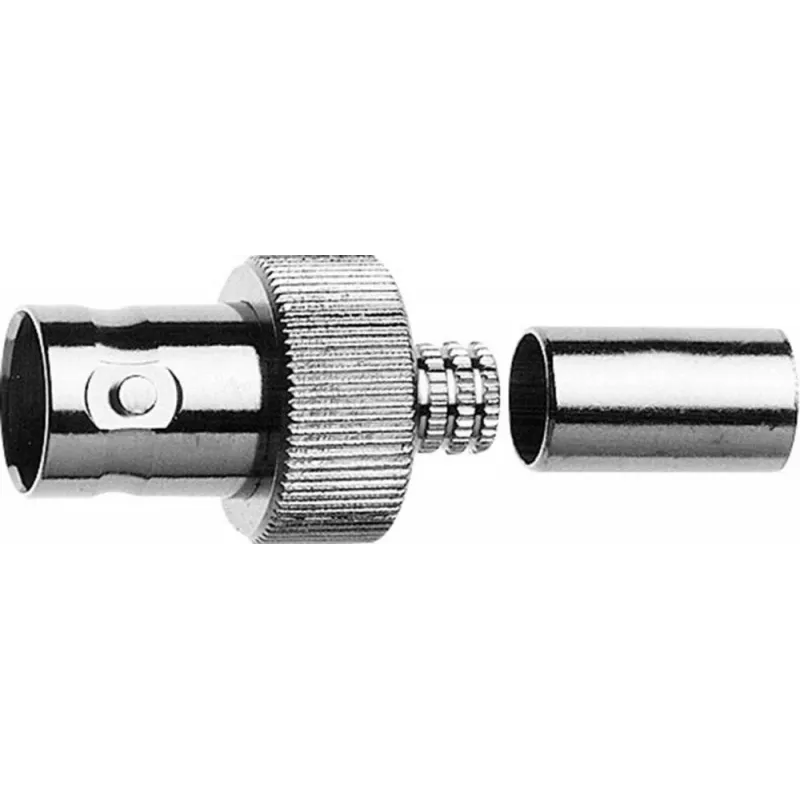

Telegärtner BNC lizdinis presuojamas jungtis 75 Ohm, Crimp/Crimp, G41 kabelių grupei (0,6/2,8-4,7 mm), 5 vnt. J01003A0048

Montuotojams ir inžinieriams, projektuojantiems profesionalias vaizdo stebėjimo, transliacijos ar RF signalų paskirstymo sistemas, svarbus kiekvienas jungties taškas. Telegärtner BNC lizdinė jungtis su presuojamu (crimp/crimp) tvirtinimu užtikrina patikimą 75 omų varžos sujungimą ir ilgaamžiškumą net intensyvaus naudojimo sąlygomis.

Privalumai profesionaliam naudojimui

Ši jungtis sukurta taip, kad atitiktų griežtus impedanso reikalavimus, todėl signalo nuostoliai išlieka minimalūs. Presuojamas kontaktas – tiek centrinės gyslos, tiek ekrano – užtikrina tvirtą mechaninį ir elektrinį ryšį be litavimo, o tai žymiai pagreitina instaliavimo darbus ir sumažina klaidų tikimybę. BNC fiksavimas vyksta sujungiant suktuku (bayonet), o ne įsukant – tai leidžia greitai prijungti ir atjungti kabelius.

Kam skirta

• Vaizdo stebėjimo kamerų sistemoms (CCTV)
• Transliacijos ir studijos įrangai
• RF signalų paskirstymo tinklams
• Testavimo ir matavimo prietaisams, naudojantiems 75 omų BNC sąsają

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdinė (moteriška)
• Impedansas: 75 Ohm
• Tvirtinimo būdas: crimp/crimp (presavimas iš abiejų pusių)
• Suderinama kabelių grupė: G41 (vidinė gysla ≤0,6 mm, dielektrikas ≤2,8 mm, išorinis skersmuo ≤4,7 mm)
• Pakuotė: 5 vnt.
• Gamintojo kodas: J01003A0048

Kaip naudoti

Prieš presuodami nuimkite izoliaciją pagal G41 grupės kabelio reikalavimus. Įstatykite centrinę gyslą į jungties centrinį kontaktą, o ekraną – į presuojamą įvorę. Naudokite tam skirtus presavimo įrankius, atitinkančius nurodytus matmenis. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpojo jungimo tarp centrinės gyslos ir ekrano.

Patarimas: visada naudokite kabeliui ir jungties tipui tinkamą presavimo įrankį – netinkamas presavimas gali sugadinti jungtį arba pabloginti signalo kokybę. Sandėliuokite sausose patalpose, kad kontaktai neoksiduotų.
