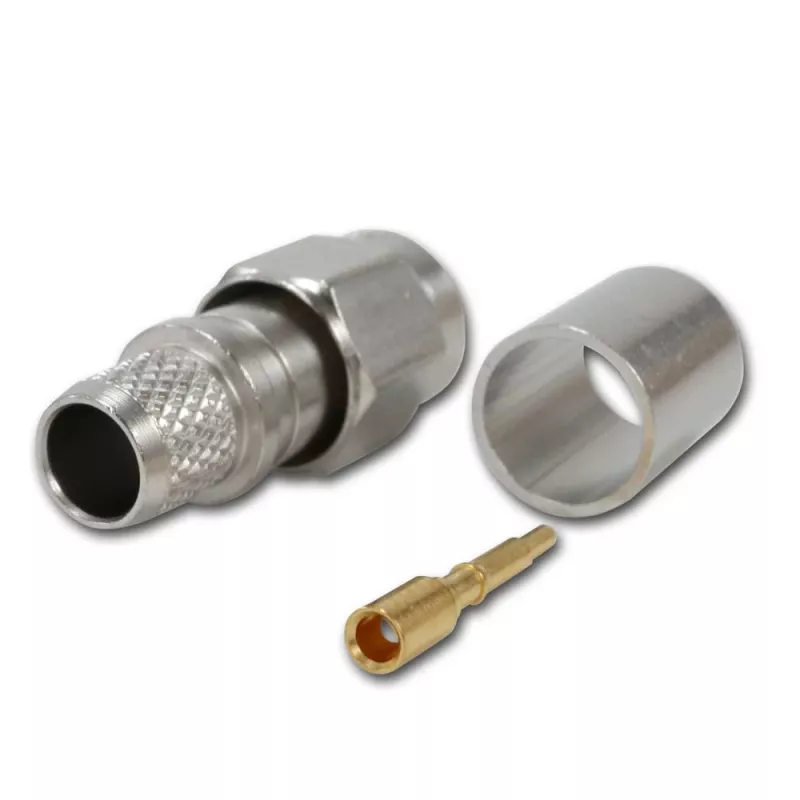

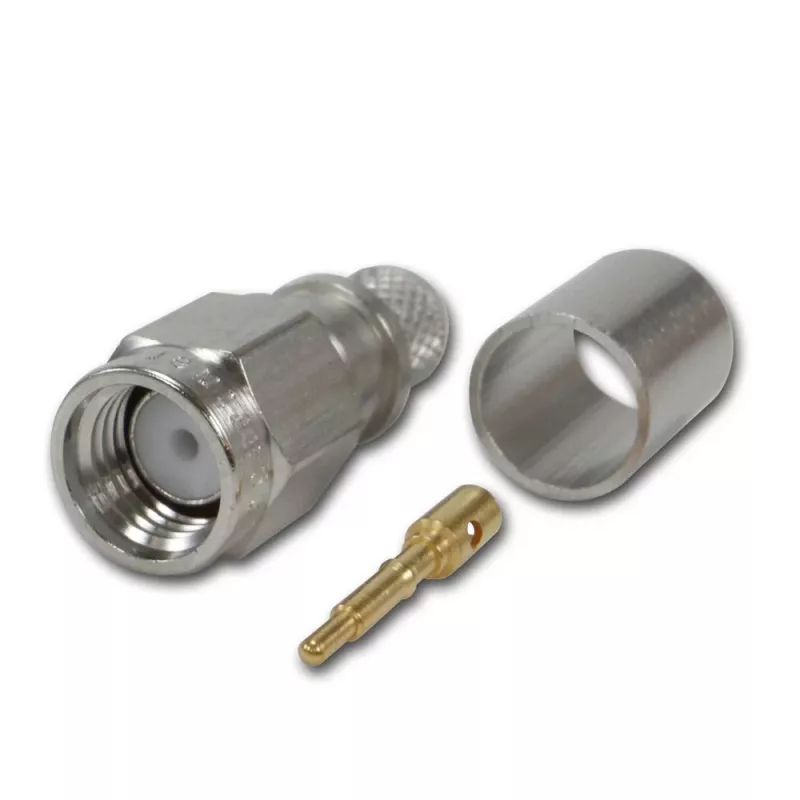

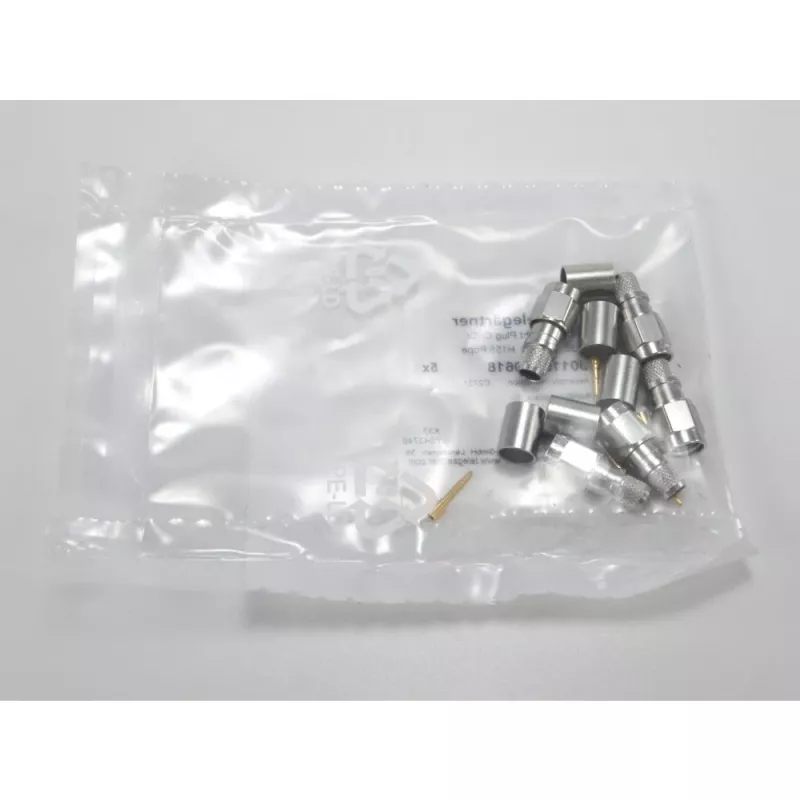

Telegärtner SMA tiesus kištukas crimp G30 (1,5/3,8), H 155, Low Loss 1,4/3,8 crimp/crimp koaksialinis jungtis J01150A0618

Auksu padengtas varinis korpusas ir berilio vario centrinis kontaktas – tai pirmieji ženklai, išduodantys, kad ši Telegärtner SMA jungtis skirta reikliems RF inžinieriams. Ji užtikrina patikimą crimp/crimp prijungimą prie H 155 arba Low Loss 1,4/3,8 kabelių ir veikia iki 18 GHz dažnių.

Kodėl verta rinktis

Preciziškai apdirbtos detalės ir auksavimas išlaiko pastovią 50 omų varžą bei minimalų atspindį visoje 18 GHz juostoje. Crimp/crimp konstrukcija leidžia greitai ir pakartotinai sujungti tiek vidinį, tiek išorinį laidininką, sumažinant montavimo klaidų riziką.

Kam tinka

• RF testavimo ir matavimo sistemoms
• Antenų maitinimo linijoms ir bazinių stočių sujungimams
• Laboratoriniams ir gamybiniams testavimo stendams
• Aukšto dažnio kabelių komplektams

Pagrindinės specifikacijos

• Jungties tipas: SMA
• Jungties forma: kištukas (male)
• Korpuso stilius: tiesus
• Prijungimo būdas: crimp/crimp
• Varža: 50 Ohm
• Dažnių diapazonas: DC–18 GHz
• Suderinamų kabelių grupė: G30 (H 155, Low Loss 1,4/3,8)
• Korpuso medžiaga: varis, auksuotas
• Centrinis kontaktas: berilio varis, auksuotas
• Izoliatorius: PTFE
• Maks. VSWR: 1,25 esant 18 GHz
• Dielektrinė atsparumas: 1000 Veff
• Darbinė temperatūra: −65 °C iki +165 °C
• Sujungimų ciklai: ≥500

Naudojimo patarimai

Jungtis skirta 1,5/3,8 mm vidinio/išorinio skersmens kabeliams, įskaitant H 155 ir Low Loss 1,4/3,8. Atspari daugiau nei 500 sujungimų ciklų, todėl tinka dažnam prijungimui ir atjungimui.

Patarimas: prieš crimpavimą nuvalykite kabelio galą tiksliai pagal instrukciją, kad vidinis ir išorinis laidininkai būtų tinkamai įstatyti. Naudokite tik tam skirtus crimp įrankius ir periodiškai patikrinkite VSWR, ypač dirbant aukštais dažniais.
