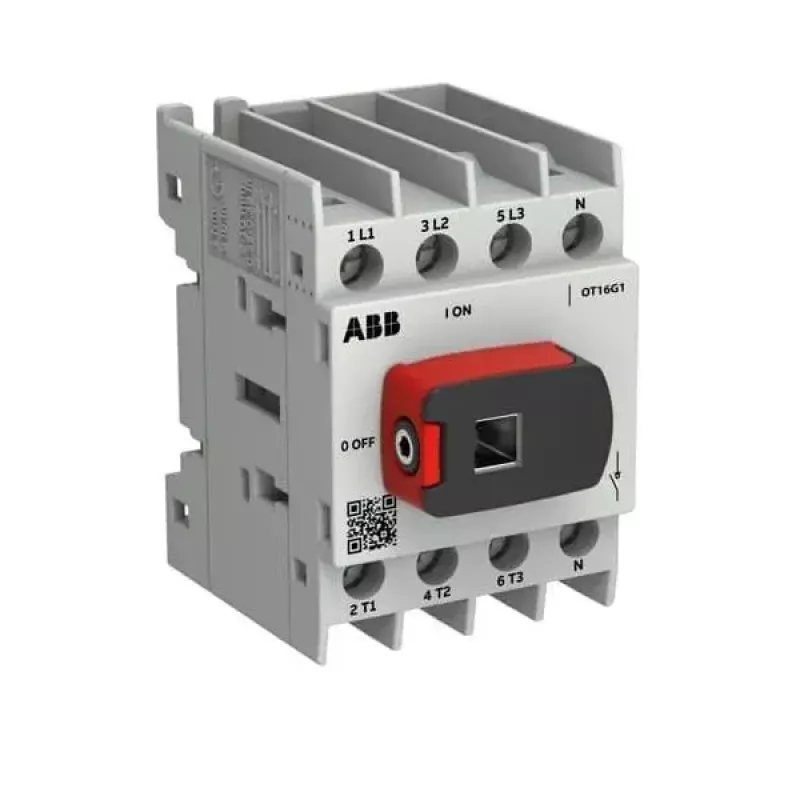

ABB OTOT16G1-4BSN2Plus 16 A 4 polių priekyje valdomas apkrovos atjungiklis su juoda rankena

Kai reikia greitai ir saugiai atjungti elektros grandinę priežiūrai ar avariniam sustabdymui, patikimas apkrovos atjungiklis tampa svarbiausiu jūsų įrenginio elementu. ABB OTOT16G1-4BSN2Plus užtikrina patikimą rankinį perjungimą ir izoliaciją 4 polių grandinėse iki 16 A, atitinka IEC 60947-3 reikalavimus ir apsaugo jūsų personalą.

Kam šis gaminis skirtas

Šis atjungiklis yra idealus sprendimas skydų gamintojams, elektrikams ir priežiūros inžinieriams, dirbantiems su variklių valdymo centrais, skirstomaisiais skydais ir mašinų valdymo pultais. Jis tinka dažnam perjungimui esant apkrovai: HVAC sistemoms, siurbliams, konvejeriams ir apšvietimo grandinėms.

Pagrindiniai privalumai

• Vardinė darbinė srovė 16 A (AC-21A) ir įtampa iki 690 V kintamosios srovės – tinka įvairioms pramoninėms grandinėms.
• 4 polių konfigūracija užtikrina pilną trijų fazių ir neutralaus laidininko izoliaciją.
• Priekyje valdomas su juoda rankena – patogus valdymas iš skydo priekio.
• Montavimas ant pagrindo – patikimas tvirtinimas ant DIN bėgio arba montavimo plokštės.
• Sraigtinės gnybtų jungtys priima kietus arba vytinius laidus nuo 1,5 iki 6 mm² – užtikrina patikimą ir lankstų sujungimą.
• Didelė elektrinė patvarumas: 10 000 ciklų esant AC-21A apkrovai, mažina priežiūros dažnumą.
• Mechaninė patvarumas: 20 000 ciklų – ilgas tarnavimo laikas.
• Vardinė impulsinė įtampa (Uimp) 6 kV ir izoliacijos įtampa (Ui) 750 V – didesnis saugumas.
• IP20 apsauga gnybtuose; priekinė dalis gali pasiekti IP65, kai sumontuota tinkamame korpuse – apsaugo nuo dulkių ir vandens.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +55 °C – tinka atšiaurioms aplinkoms.

Specifikacijos

• Gamintojas: ABB
• Modelis: OTOT16G1-4BSN2Plus
• MPN: 1SCA163375R1001
• EAN: 6417019930886
• Vardinė darbinė srovė (Ie): 16 A
• Polių skaičius: 4
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Montavimo tipas: montavimas ant pagrindo
• Valdymo tipas: valdomas iš priekio
• Rankenos tipas: juoda rankena (įtraukta)
• Gnybtų tipas: sraigtiniai gnybtai
• Prijungimo skerspjūvis: 1,5–6 mm² (kieti / vyti laidai)
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis su korpusu)
• Vardinė trumpojo jungimo įjungimo galia (Icm): 0,8 kA esant 690 V
• Vardinė trumpojo jungimo atlaikymo srovė (Icw): 0,8 kA 1 s
• Elektrinis patvarumas: 10 000 ciklų (AC-21A)
• Mechaninis patvarumas: 20 000 ciklų
• Aplinkos oro temperatūra (eksploatacija): -25 iki +55 °C
• Aplinkos oro temperatūra (sandėliavimas): -40 iki +70 °C
• Standartai: IEC 60947-3
• Produkto serija: OTOT serija

Patarimai

Norėdami užtikrinti optimalų veikimą, montuokite atjungiklį gerai vėdinamame korpuse ir užtikrinkite, kad priekinė dalis būtų lengvai pasiekiama valdymui. Vytiniams laidininkams naudokite tinkamus kabelių antgalius arba įvores, kad užtikrintumėte patikimą kontaktą. Dulkėtose ar drėgnose aplinkose rinkitės korpusą, užtikrinantį bent IP65 apsaugą priekinėje dalyje. Reguliariai tikrinkite gnybtų priveržimą kaip prevencinės priežiūros dalį.

Svarbu: prieš atlikdami bet kokius darbus įsitikinkite, kad grandinė yra visiškai atjungta nuo maitinimo šaltinio. Laikykitės gamintojo nurodymų ir vietinių elektros saugos taisyklių.
