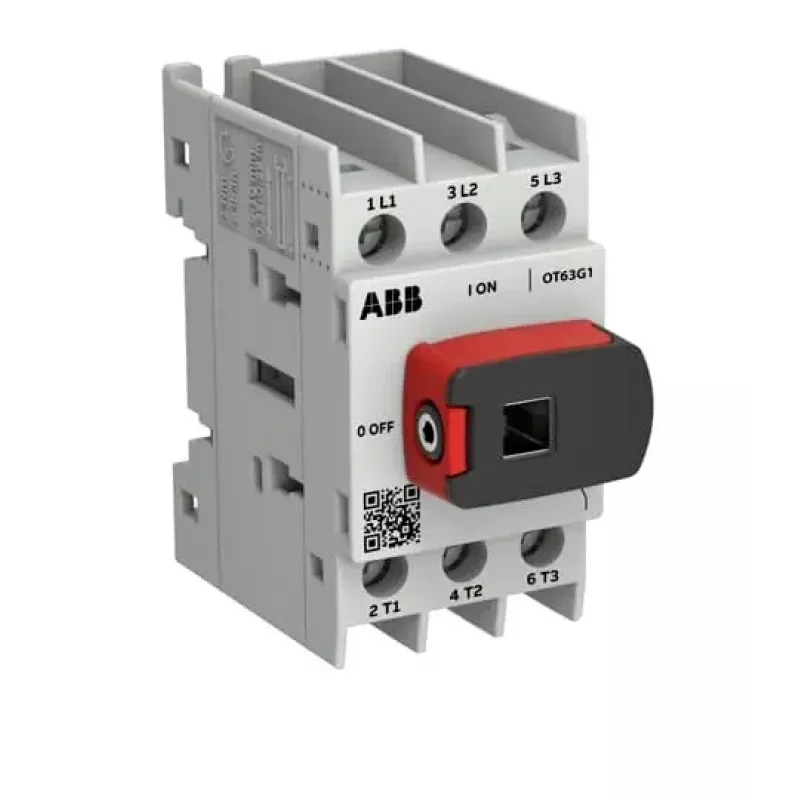

ABB OT Plus OT63G1-3BS63 A apkrovos pertraukiklis, 3 polių, 63 A, 690 V AC, tiesioginė rankena, G1 rėmas

Pramoninėse ir komercinėse elektros instaliacijose patikimas grandinių atjungimas techninės priežiūros ar avarinio išjungimo metu yra esminis saugumo reikalavimas. ABB OT Plus OT63G1-3BS63 A apkrovos pertraukiklis užtikrina tvirtą sprendimą, leidžiantį patikimai įjungti ir išjungti sroves iki 63 A esant apkrovai. Kompaktiška konstrukcija ir tiesiogiai valdoma rotacinė rankena užtikrina paprastą naudojimą, o montavimas ant pagrindo ir varžtiniai gnybtai palengvina integraciją į skirstomuosius skydus ir valdymo pultus.

Kam jis skirtas

Šis pertraukiklis skirtas elektros inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo atjungimo įrenginio trifazėms grandinėms pramoninėje aplinkoje, komerciniuose pastatuose ir infrastruktūros projektuose. Jis tinka tokioms reikmėms kaip variklių atjungimas, pagrindiniai jungikliai subskirstymo skydams ir saugos izoliatoriai mašinoms.

Pagrindinės savybės

• Vardinė darbinė srovė 63 A esant 690 V AC, tinka įvairioms apkrovoms.
• Trijų polių konfigūracija trifazėms sistemoms.
• Tiesiogiai valdoma rotacinė rankena su aiškiu ĮJUNGTA/IŠJUNGTA rodymu ir patogiu naudojimu.
• Didelė elektrinė patvarumas – 2000 ciklų ir mechaninis patvarumas – 20000 ciklų, užtikrinantis ilgą tarnavimo laiką.
• Kompaktiškas G1 rėmo dydis taupo vietą.
• IP65 apsauga priekyje su rankena, tinka sudėtingoms aplinkoms.
• Atitinka IEC 60947-3 standartą saugai ir veikimui.

Specifikacijos

• Produkto tipas: apkrovos pertraukiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 8 kV
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė trumpalaikė atlaikomoji srovė (Icw): 1 kA (1 s)
• Montavimo būdas: montavimas ant pagrindo
• Rankenos tipas: tiesiogiai valdoma rotacinė rankena
• Rėmo dydis: G1
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis su rankena)
• Standartai: IEC 60947-3
• Elektrinis patvarumas: 2000 ciklų
• Mechaninis patvarumas: 20000 ciklų
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (pagrindinė grandinė): 1,5–25 mm²
• Darbinės temperatūros diapazonas: nuo –25 iki +70 °C
• Galios nuostoliai: 3,5 W

Patarimai

Įrenginį turi montuoti kvalifikuotas elektrikas, o prieš prijungiant laidus grandinė turi būti atjungta nuo įtampos. Naudokite tinkamus kabelių antgalius varžtiniams gnybtams ir patikrinkite priveržimo momentą pagal instrukciją. Lauko ar dulkėtai aplinkai apsvarstykite papildomą korpusą gnybtų apsaugai.
