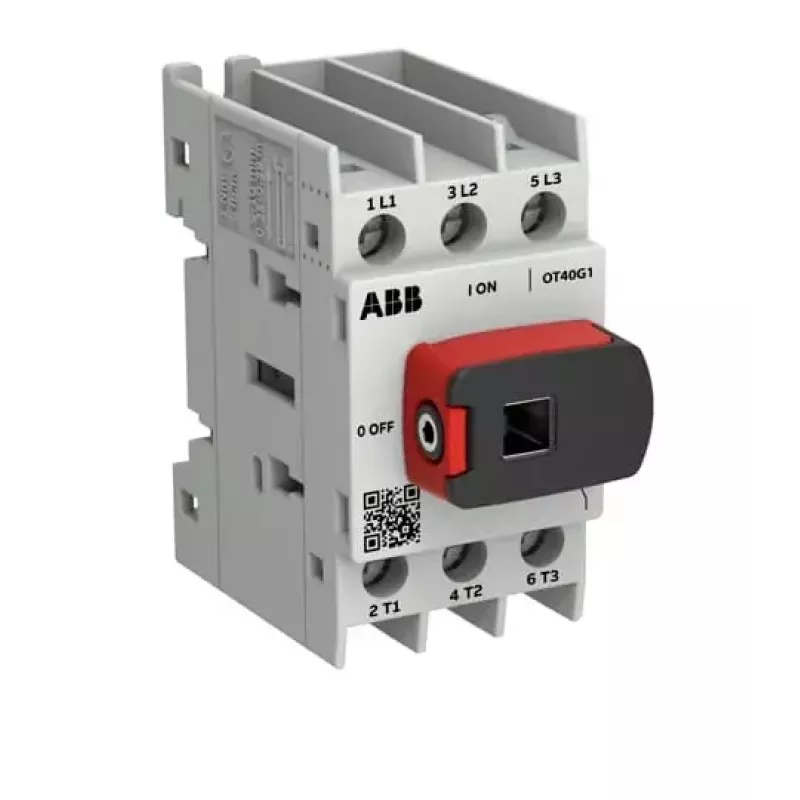

ABB OT Plus OT40G1-3BS40 A 3 polių 40A apkrovos atjungiklis su tiesiogine rankena

Kai reikia patikimo apkrovos atjungimo ir izoliavimo žemos įtampos skirstomuosiuose tinkluose, ABB OT Plus OT40G1-3BS40 A yra sprendimas, kuriuo galite pasikliauti. Šis 3 polių atjungiklis, skirtas 40 A darbinei srovei, užtikrina saugų valdymą net esant apkrovai, o jo tvirta konstrukcija ir tiesiogiai montuojama juoda rankena leidžia greitai ir patikimai atlikti perjungimo operacijas pramoninėse ir komercinėse sistemose.

Privalumai

Atjungiklis pasižymi didele elektrine ištverme – 2000 ciklų (AC-23A) ir mechanine ištverme – 20000 ciklų, užtikrinančia ilgą tarnavimo laiką. Su IP65 priekinės dalies apsauga (sumontavus rankeną) ir IP20 gnybtų apsauga, jis atsparus atšiaurioms aplinkoms. Platus darbinės temperatūros diapazonas nuo -25°C iki +70°C leidžia naudoti įvairiomis klimato sąlygomis. Varžtiniai gnybtai priima laidus nuo 1,5 iki 16 mm², suteikdami lanksčias prijungimo galimybes.

Tinka

• Pagrindiniam jungikliui skirstomuosiuose skyduose ir valdymo pultuose
• Variklių, siurblių ir ŠVOK įrangos izoliavimui ir perjungimui
• Pramoninei įrangai, kuriai reikalingas patikimas apkrovos atjungimas
• Komerciniams pastatams ir infrastruktūros projektams

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 40 A
• Vardinė darbinė įtampa: 750 V AC / 1000 V DC
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė trumpojo jungimo atlaikymo srovė (Icw): 1 kA (1s)
• Vardinė trumpojo jungimo įjungimo galia (Icm): 2 kA
• Montavimo tipas: montavimas ant pagrindo
• Rankenos tipas: tiesiogiai montuojama, juoda
• Apsaugos laipsnis: IP65 priekyje (su rankena), IP20 gnybtai
• Standartai: IEC 60947-1, IEC 60947-3
• Darbinė temperatūra: -25 iki +70 °C
• Gnybtų tipas: varžtiniai gnybtai, 1,5 - 16 mm²
• Galios nuostoliai vienam poliui: 2,5 W

Rekomendacijos

Siekiant optimalaus veikimo, įrenkite atjungiklį gerai vėdinamame korpuse ir užtikrinkite tinkamą gnybtų varžtų priveržimo momentą. Naudokite varinius laidininkus nurodytame diapazone. Tiesioginė rankena leidžia greitai valdyti rankiniu būdu; apsvarstykite galimybę pridėti užrakinimo įtaisą saugos procedūroms (lockout/tagout).
