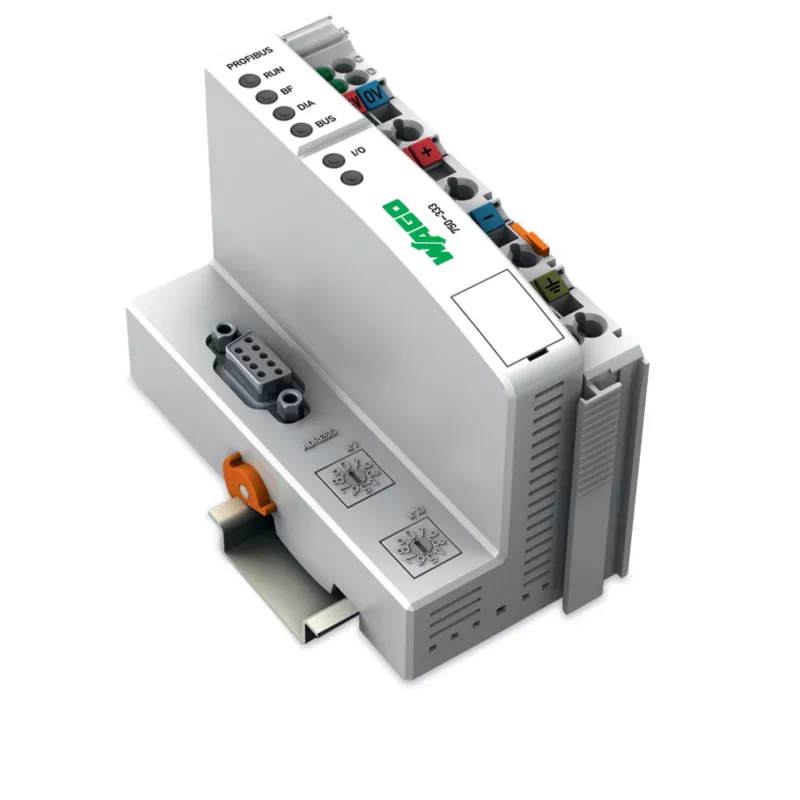

WAGO 750-333 PROFIBUS DP lauko magistralės sąsajos keitiklis

Norint užtikrinti patikimą ir našų WAGO I/O sistemų integravimą į PROFIBUS DP tinklus, nereikia ieškoti toliau – WAGO 750-333 yra profesionalus sprendimas, sukurtas ilgalaikei veiklai pramoninėje aplinkoje. Šis pavaldus įrenginys automatiškai prisitaiko prie perdavimo spartos nuo 9,6 kbit/s iki 12 Mbit/s, užtikrindamas sklandų duomenų mainą tarp lauko įrenginių ir valdymo sistemų.

Privalumai

• Išplečiamumas – palaiko iki 64 I/O modulių standartiniu režimu arba 250 su magistralės plėtiniu, leidžiantis pritaikyti sistemą prie konkrečių poreikių.
• Spartus diegimas – automatinis perdavimo spartos aptikimas pašalina rankinio konfigūravimo poreikį.
• Kompaktiškas montavimas – tvirtinamas ant DIN bėgelio (35 mm), taupo vietą valdymo spintose.
• Patikimumas – 500 V izoliacija tarp sistemos ir lauko padidina atsparumą trikdžiams.

Kam tinka

• Pramonės automatizavimo ir procesų valdymo sistemoms
• Pastatų automatizavimui ir infrastruktūros valdymui
• Gamybos linijų integracijai
• Nuotolinio I/O taikymams, reikalaujantiems PROFIBUS DP ryšio

Pagrindinės specifikacijos

• Lauko magistralės protokolas: PROFIBUS DP (pavaldus)
• Perdavimo sparta: 9,6 kbit/s ... 12 Mbit/s (automatinis aptikimas)
• Maks. I/O modulių skaičius: 64 (standartinis), 250 (su magistralės plėtiniu)
• Proceso vaizdo dydis: 244 žodžiai įėjimui / 244 žodžiai išėjimui
• Sistemos įtampa: 5 VDC (per duomenų kontaktus)
• Lauko maitinimo įtampa: 24 VDC (-15% / +20%)
• Vidinis srovės suvartojimas (5V): 100 mA
• Lauko srovės suvartojimas (24V): 50 mA
• Izoliacija: 500 V (sistema / laukas)
• Konfigūravimas: GSD failas
• Lauko magistralės jungtis: D-sub 9 kontaktų (moteriška)
• Montavimo tipas: DIN bėgelis 35 mm
• Darbinė temperatūra: 0 ... 55 °C
• Laikymo temperatūra: -25 ... 85 °C
• Apsaugos klasė: IP20
• Sertifikatai: CE, UL, KEMA-EX, GL

Rekomendacijos

Norėdami pasiekti geriausią našumą, naudokite su WAGO I/O moduliais ir užtikrinkite tinkamą įžeminimą. Konfigūravimui naudokite GSD failą. Šis keitiklis yra patikimas pasirinkimas tiek naujiems įrengimams, tiek esamų PROFIBUS DP tinklų atnaujinimui.
