Triax Universal Octo LNB TOO 408 Gold - 8 išėjimų, 8 dalyviams 304878

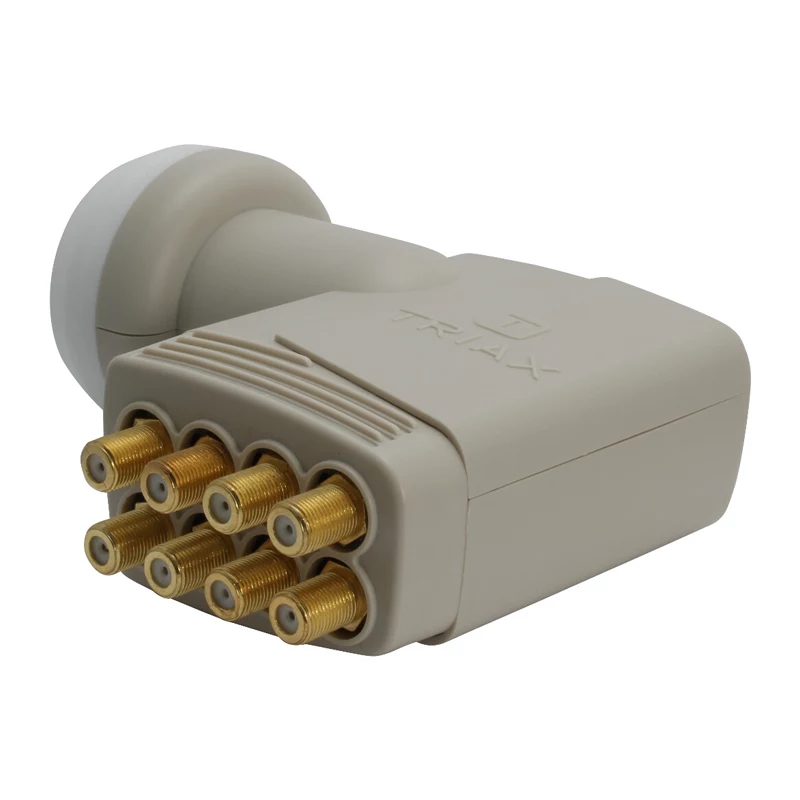

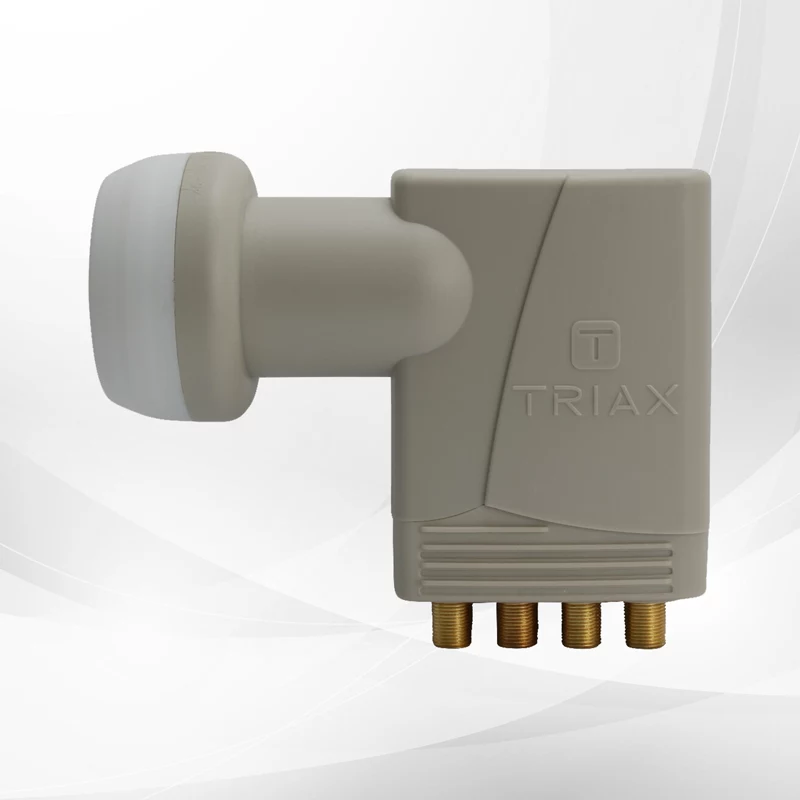

Auksinės spalvos korpusas, atsparus korozijai, ir integruotas apsauginis dangtelis, nuleidžiamas ant F jungčių – tai pirmieji sprendimo privalumai, kuriuos pastebi montuotojas. Triax Universal Octo LNB TOO 408 Gold leidžia iš vienos lėkštės tiekti signalą net aštuoniems imtuvams be papildomų perjungimo įrenginių.

Kam skirta

Šis Octo LNB sukurtas montuotojams ir sistemų integratoriams, dirbantiems su vidutinio ir didelio masto palydovinės televizijos projektais. Jis tinka daugiabučiams, viešbučiams ir namams, kuriuose keli imtuvai turi gauti nepriklausomą viso universalaus LNB dažnių diapazono signalą.

Pagrindinės savybės

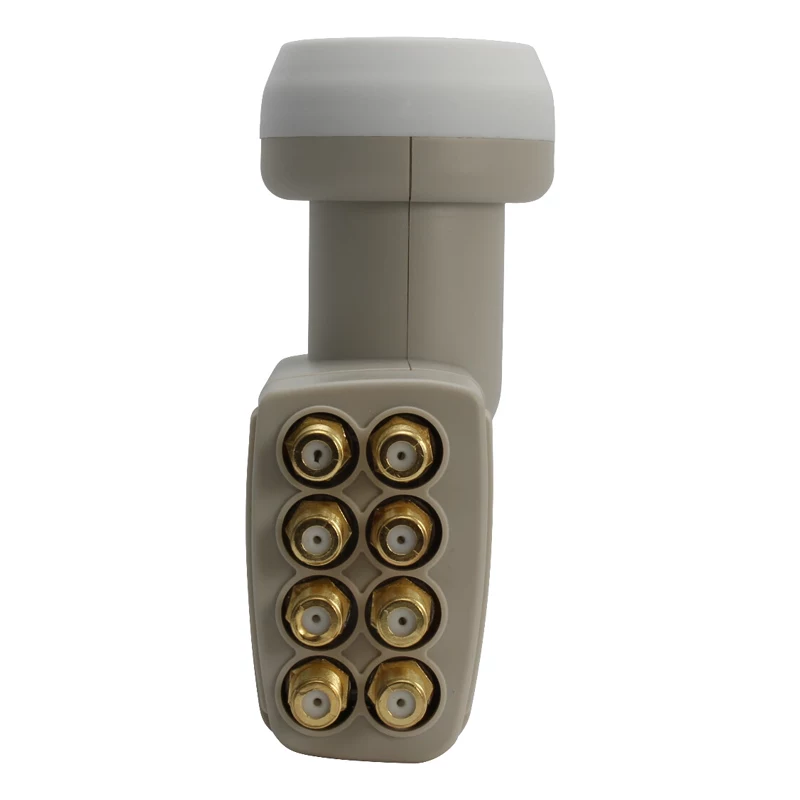

• Universal Octo LNB su 8 nepriklausomais F tipo išėjimais
• Palaiko 8 dalyvius arba imtuvus iš vienos lėkštės
• Žemas triukšmo koeficientas – 0,1 dB, užtikrinantis puikią signalo kokybę
• Platus įėjimo dažnių diapazonas: 10,7–12,75 GHz

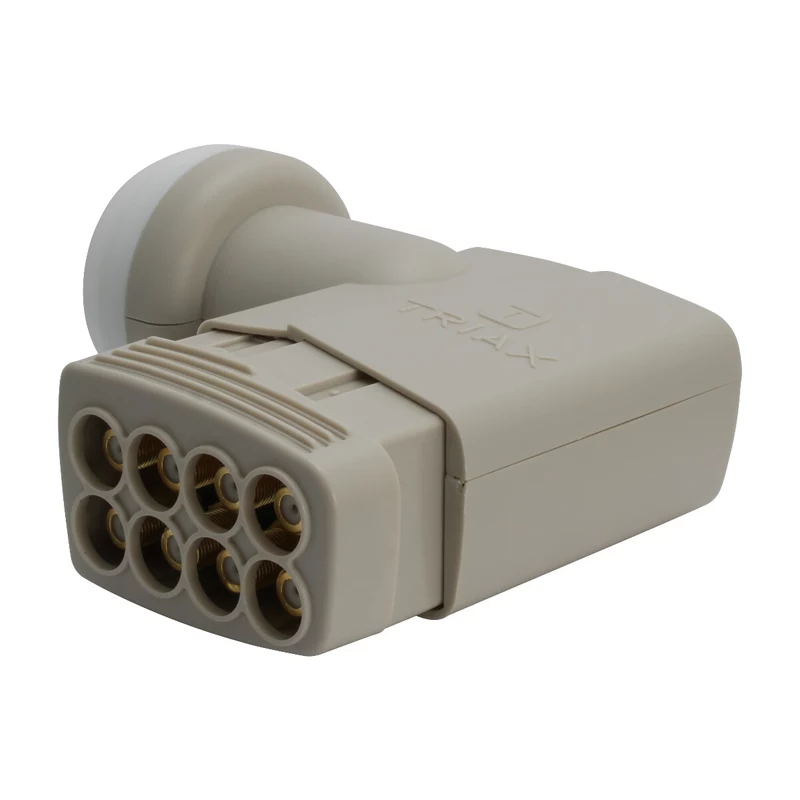

• Integruotas nuleidžiamas dangtelis apsaugo F jungtis nuo oro sąlygų
• Auksinės spalvos korpusas atsparus korozijai ir gerai matomas

Specifikacijos

• LNB tipas: Universal Octo LNB
• Išėjimų skaičius: 8
• Įėjimo dažnių diapazonas (žemų dažnių juosta): 10,7–11,7 GHz
• Įėjimo dažnių diapazonas (aukštų dažnių juosta): 11,7–12,75 GHz
• Išėjimo dažnių diapazonas (žemų dažnių juosta): 950–1950 MHz
• Išėjimo dažnių diapazonas (aukštų dažnių juosta): 1100–2150 MHz
• LO dažnis (žemų dažnių juosta): 9,75 GHz
• LO dažnis (aukštų dažnių juosta): 10,6 GHz
• Triukšmo koeficientas: 0,1 dB
• Konversijos stiprinimas: 50–62 dB
• Kryžminės poliarizacijos izoliacija: >20 dB
• Srovės suvartojimas: maks. 180 mA
• Šėryklos skersmuo: 40 mm
• Jungties tipas: F tipo (moteriška)
• Darbinė temperatūra: nuo -30 iki +60 °C
• Poliarizacijos perjungimo įtampa: 13 V (vertikali) / 18 V (horizontali)
• Juostos perjungimo signalas: 0 kHz (žemų dažnių juosta) / 22 kHz (aukštų dažnių juosta)

Naudojimo patarimai

Montuodami LNB, nustatykite tinkamą posvyrio kampą pagal savo vietovę – tai padės pasiekti optimalią kryžminės poliarizacijos izoliaciją. Po įrengimo būtinai nuleiskite integruotą apsauginį dangtelį ant F jungčių, kad drėgmė nepatektų ir nesumažėtų signalo kokybė.

Patarimas: prieš galutinai pritvirtindami LNB, patikrinkite signalo lygį kiekviename iš 8 išėjimų atskirai – taip užtikrinsite, kad visi imtuvai veiks stabiliai ir ilgaamžiškai.
