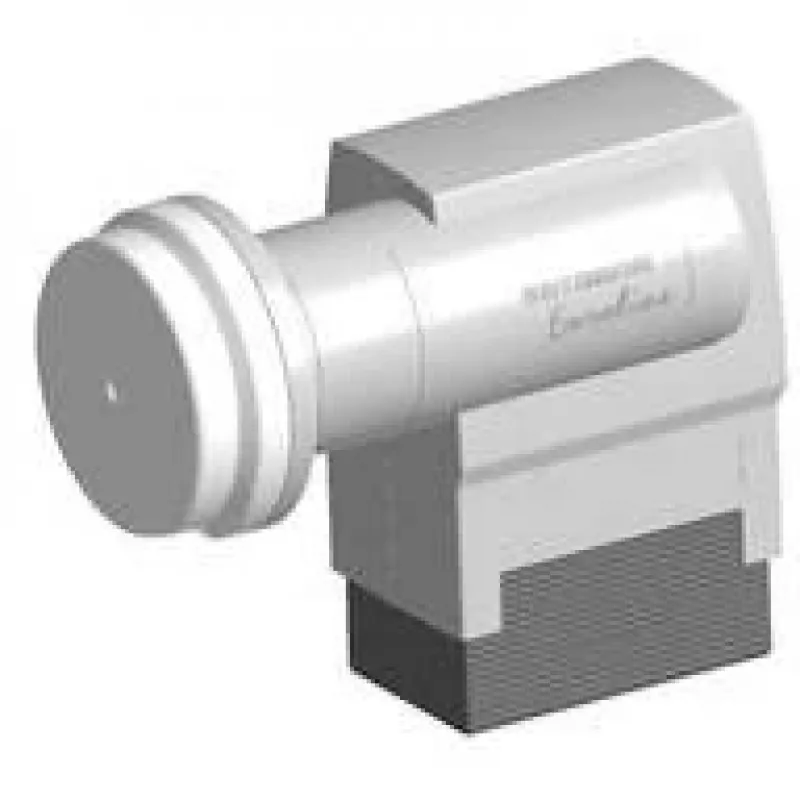

Žemo triukšmo blokas konverteris Kathrein KEL 422

Kathrein KEL 422 yra žemo triukšmo blokas konverteris (LNB), skirtas palydovinių signalų priėmimui 10,7–12,75 GHz dažnių juostoje. Šis įrenginys užtikrina patikimą dažnio konversiją ir stabilų RF išėjimą per F tipo jungtį. Kompaktiškas dizainas su 4 cm švitintuvo skersmeniu ir mažomis energijos sąnaudomis (125 mA) daro jį idealiu sprendimu montavimui ribotoje erdvėje, kur svarbus mažas energijos suvartojimas.

KEL 422 sujungia mažą triukšmo lygį su kompaktiška mechanine konstrukcija, užtikrindamas gerą jautrumą neužimant per daug vietos ant antenos. Standartinė F tipo jungtis garantuoja suderinamumą su dauguma palydovinių imtuvų ir kabelių. Mažas srovės suvartojimas sumažina apkrovą maitinimo šaltiniams ir multiswitch sistemoms. Baltas korpusas ir maži matmenys palengvina integraciją tiek gyvenamuosiuose, tiek komerciniuose įrenginiuose, kur svarbi estetika ir diskretiškas montavimas.

Pagrindinės techninės specifikacijos

• Dažnių diapazonas: 10,7–12,75 GHz
• Išėjimo jungtis: F tipo (75 Ω)
• Švitintuvo skersmuo: 4 cm
• Energijos suvartojimas: 125 mA
• Spalva: balta
• Matmenys: kompaktiški, tinkami mažiems ir vidutiniams palydoviniams reflektoriui

Kaip naudoti

Pritvirtinkite LNB prie suderinamos palydovinės antenos laikiklio, užtikrindami, kad 4 cm švitintuvas būtų tinkamai nukreiptas į antenos židinį. Prijunkite RF kabelį su F tipo jungtimi prie LNB išėjimo ir nutieskite kabelį iki palydovinio imtuvo. LNB maitinimas tiekiamas per imtuvą arba išorinį maitinimo įrenginį; įsitikinkite, kad maitinimo šaltinis gali tiekti reikiamą srovę. Tiksliai sureguliuokite antenos kryptį, stebėdami signalo stiprumą ir kokybę imtuve, kol pasieksite optimalų priėmimą.

Rekomendacijos

Naudokite atsparius oro sąlygoms F tipo jungtis ir tinkamai užsandarinkite kabelio įvadus, kad apsaugotumėte nuo drėgmės. Keičiant esamą LNB, patikrinkite mechaninį tinkamumą ir židinio poslinkį, kad atitiktų naują švitintuvo skersmenį ir užtikrintumėte geriausią našumą. Daugiabučiams ar kelių imtuvų sistemoms pasitarkite dėl galios paskirstymo ir galimo multiswitch ar atskirų LNB poreikio.
