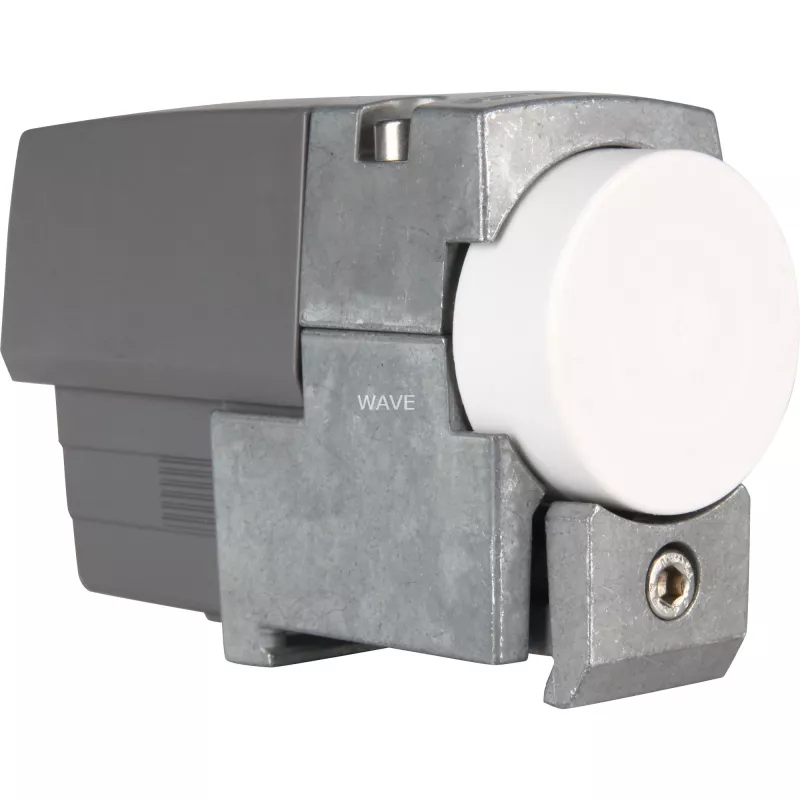

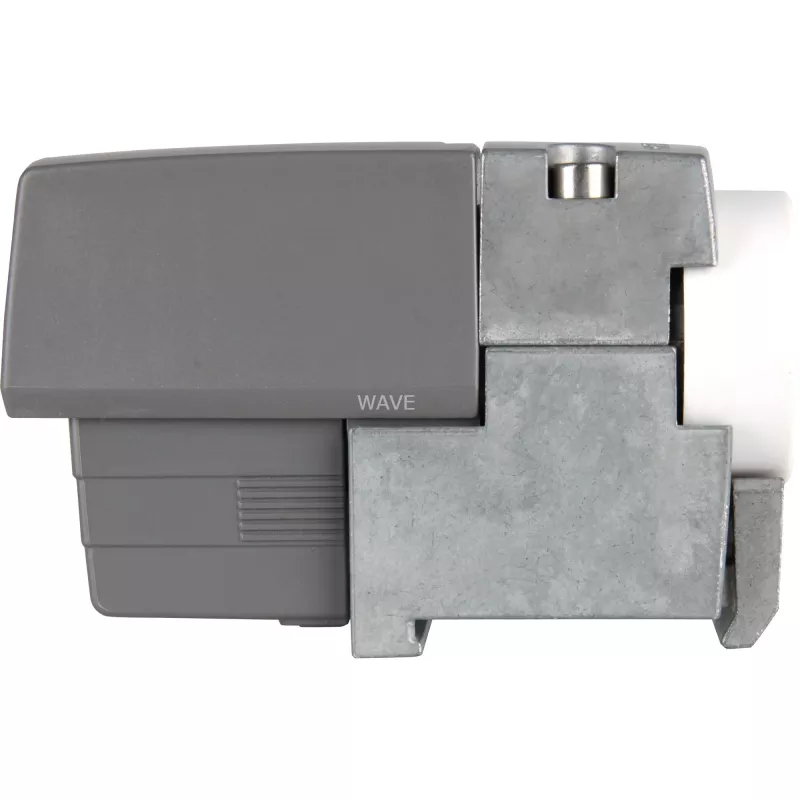

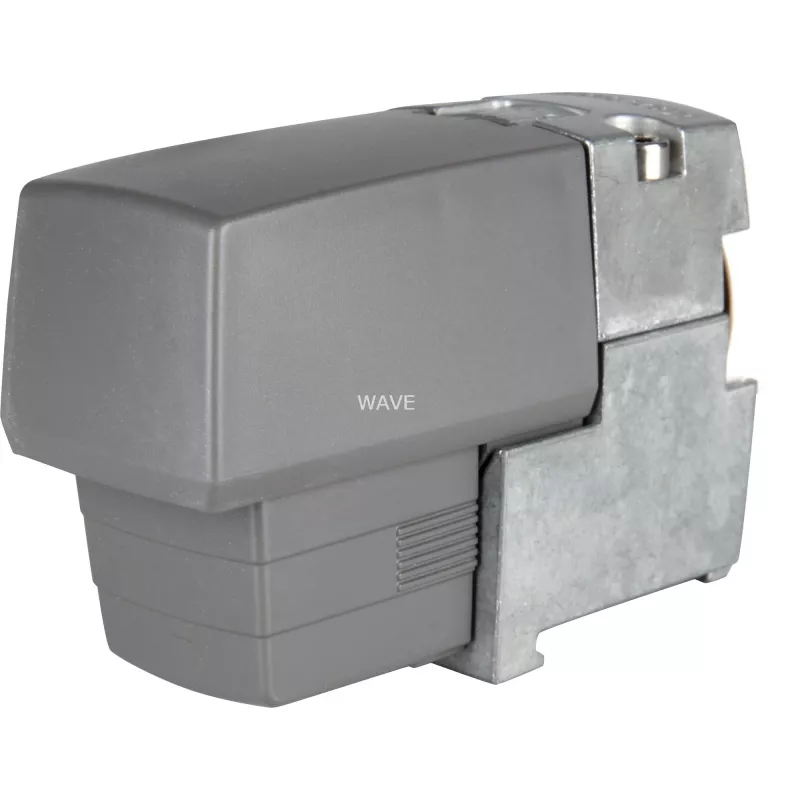

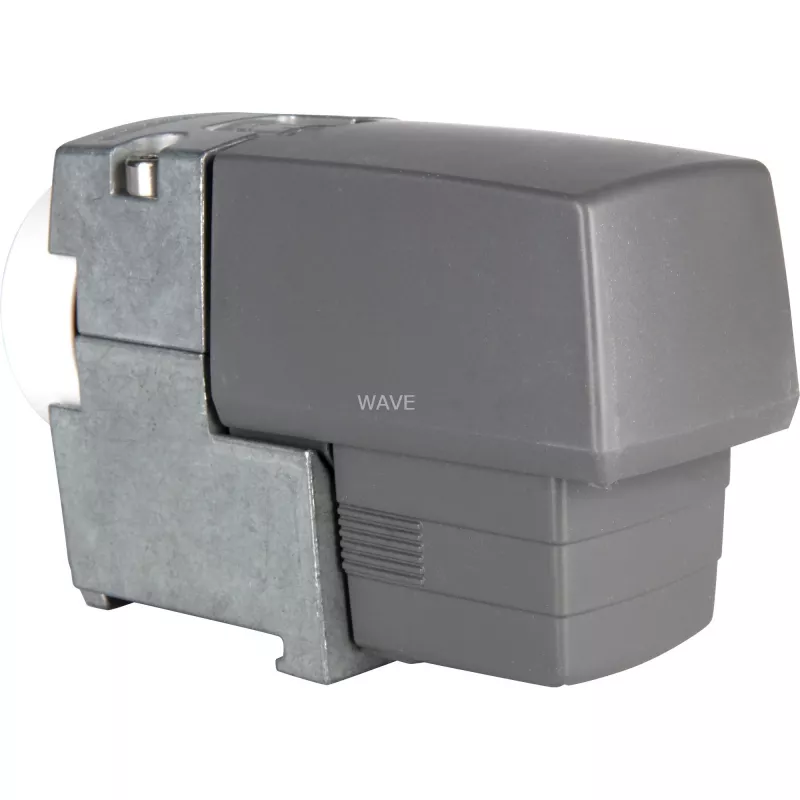

LNB Kathrein UAS 571 pilka

Kathrein UAS 571 pilka – universalus vieno išėjimo keitiklis (LNB), skirtas palydoviniams imtuvams. Jis veikia 10,70–12,75 GHz dažnių diapazone ir teikia vieną perjungiamą išėjimą, suderinamą su standartiniais vartotojų imtuvais. Kompaktiški matmenys (112 x 72 x 44 mm) ir mažas svoris (360 g) leidžia jį montuoti ant įprastų palydovinių antenų, kai reikalingas patikimas vieno išėjimo sprendimas.

Privalumai

Šis LNB palaiko universalų žemo triukšmo bloko dažnių diapazoną (10,70–12,75 GHz) ir turi perjungiamą išėjimą su 14/18 V bei 0/22 kHz signalais vertikaliam/horizontaliam poliarizavimui ir juostų perjungimui. Jis yra suderinamas su kelių keitiklių sistemomis, pasižymi mažomis srovės sąnaudomis (apie 80 mA) ir naudoja standartinę F/75 jungtį, užtikrinančią paprastą montavimą bei suderinamumą su įprastais koaksialiniais kabeliais ir imtuvais.

Tinka

• Vieno imtuvo namų palydovinėms sistemoms
• Mažoms gyvenamosioms antenoms, kurioms reikalingas kompaktiškas LNB
• Įrengimams, kuriuose ateityje planuojama naudoti kelių keitiklių sistemą

Pagrindinės specifikacijos

• Dažnių diapazonas: 10,70–12,75 GHz
• Išėjimai: 1 perjungiamas išėjimas (14/18 V, 0/22 kHz)
• Srovės suvartojimas: 80 mA
• Jungtis: F/75 (viena)
• Matmenys: 112 x 72 x 44 mm
• Svoris: 360 g
• Gamintojas: Kathrein; MPN: 20110017; EAN: 4021121468834

Kaip naudoti

Pritvirtinkite Kathrein UAS 571 prie palydovinės antenos laikiklio taip, kad keitiklis būtų nukreiptas į antenos veidrodį. Prijunkite LNB F/75 išėjimą prie imtuvo naudodami koaksialinį kabelį su atitinkama F jungtimi. Maitinimas ir poliarizacijos bei juostų perjungimas vykdomi imtuvo per koaksialinį kabelį, naudojant 14/18 V ir 0/22 kHz signalus. Sureguliuokite antenos kryptį, stebėdami signalo kokybę imtuve, kad pasiektumėte optimalų priėmimą.

Rekomendacijos

Naudokite atsparias oro sąlygoms koaksialines jungtis ir užtikrinkite, kad LNB būtų tvirtai pritvirtintas, kad išvengtumėte poslinkio. Jei reikia prijungti kelis imtuvus, apsvarstykite galimybę naudoti multiswitch arba kelių išėjimų LNB; UAS 571 pirmiausia skirtas vieno imtuvo sistemoms.
