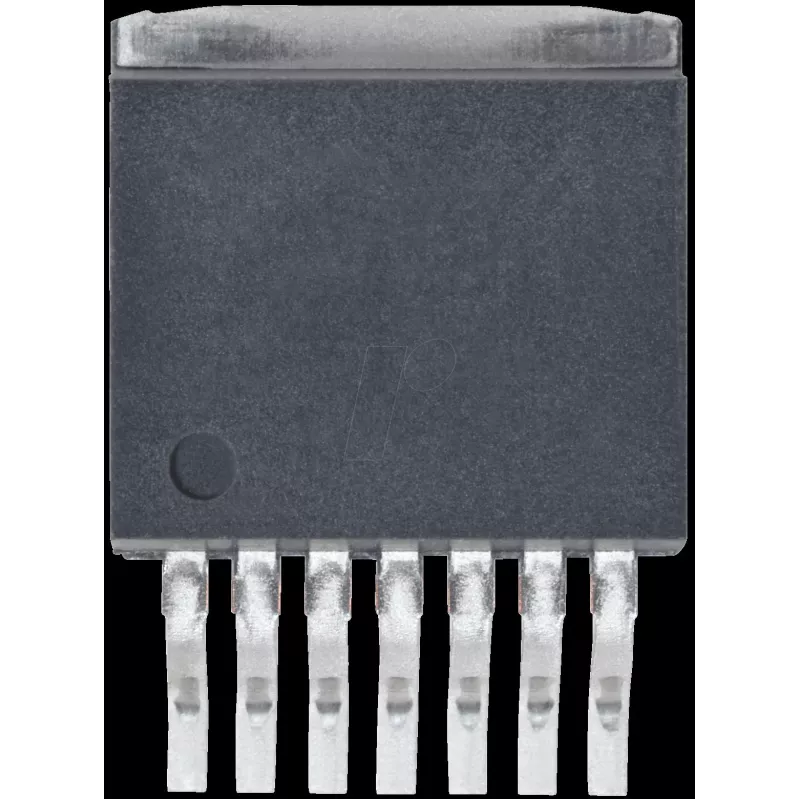

Reguliuojamas žeminamasis keitiklis Texas Instruments LM2678S-ADJ, įėjimas 8–40 V, išėjimas 1,2–37 V, korpusas TO-263-7

„Texas Instruments LM2678S-ADJ“ yra reguliuojamas žeminamasis (buck) perjungiamasis keitiklis, skirtas nuolatinės srovės konversijai maitinimo šaltinių projektuose. Jis priima įėjimo įtampą nuo 8 iki 40 V ir suteikia reguliuojamą išėjimo įtampą nuo 1,2 iki 37 V, leidžiančią lanksčiai reguliuoti įtampą įvairiose elektroninėse sistemose. Šis komponentas skirtas naudoti ten, kur reikalingas platus įėjimo diapazonas ir konfigūruojama stabilizuota išėjimo įtampa, o TO-263-7 korpusas užtikrina šiluminį našumą, tinkamą montuojamiems maitinimo moduliams.

Privalumai

LM2678S-ADJ siūlo platų įėjimo įtampos diapazoną ir didelį reguliuojamos išėjimo įtampos intervalą, sumažindamas poreikį naudoti kelis reguliatoriaus variantus projektuose. Jo perjungiamojo keitiklio topologija užtikrina didesnį efektyvumą, palyginti su linijiniais reguliatoriais, kai reikia žeminti aukštesnę įėjimo įtampą. TO-263-7 korpusas užtikrina kompaktišką dydį su šilumos laidumu, tinkamu vidutiniam galios išsklaidymui ant standartinių PCB. Įrenginys suderinamas su įprastais išoriniais komponentais, naudojamais žeminamųjų keitiklių topologijose, todėl jį lengva integruoti į esamus maitinimo šaltinių išdėstymus.

Tinka

• Įterptinėms sistemoms, kurioms reikalingas reguliuojamas stabilizuotas nuolatinės srovės maitinimas
• Pramoninei elektronikai su plačiais įėjimo įtampos šaltiniais
• Maitinimo modulių prototipavimui ir kūrimui
• Baterijomis maitinamoms ar transporto priemonių elektrinėms sistemoms su aukštesnėmis įėjimo įtampomis
• Individualiai elektronikai, kur vienas reguliatorius turi aptarnauti kelias išėjimo įtampos linijas

Pagrindinės specifikacijos

• Topologija: žeminamasis (buck) perjungiamasis reguliatorius
• Įėjimo įtampos diapazonas: 8–40 V
• Reguliuojamos išėjimo įtampos diapazonas: 1,2–37 V
• Korpuso tipas: TO-263-7 (paviršinio montavimo galios korpusas)
• Reguliuojama išėjimo įtampa per išorinį grįžtamojo ryšio tinklą
• Skirtas montuoti ant plokštės su išoriniu induktoriumi ir kondensatoriais

Kaip naudoti

Integruokite LM2678S-ADJ į žeminamojo keitiklio grandinę pagal gamintojo rekomenduojamą schemą: prijunkite maitinimo šaltinį prie įėjimo kaiščio su tinkamu įėjimo atjungimu, įdėkite perjungimo induktorių, diodą (arba sinchroninį išdėstymą, jei taikoma) ir išėjimo kondensatorius pagal išdėstymo rekomendacijas, kad sumažintumėte EMI ir įtampos pulsacijas. Nustatykite norimą išėjimo įtampą naudodami išorinį rezistorių daliklį tarp išėjimo ir grįžtamojo ryšio kaiščio, remdamiesi įrenginio grįžtamojo ryšio įtampos specifikacija, kad apskaičiuotumėte rezistorių vertes. Užtikrinkite pakankamą vario plotą arba šiluminę pagalvėlę po korpusu, kad padėtų išsklaidyti šilumą esant didesnėms apkrovos srovėms.

Rekomendacijos

Patikimam veikimui naudokite mažos ESR išėjimo kondensatorius, tinkamai parinktą induktorių pagal numatomą srovę ir laikykitės išdėstymo rekomendacijų, kad perjungimo kilpos plotas būtų mažas. Patikrinkite šiluminį našumą esant blogiausiam įėjimo įtampos ir apkrovos atvejui ir, jei reikia, pridėkite radiatorių arba pagerinkite PCB šiluminius vijus.
