Operacinis stiprintuvas IC Texas Instruments LT1014CN – keturių kanalų precizinis operacinis stiprintuvas PDIP-14 korpuse

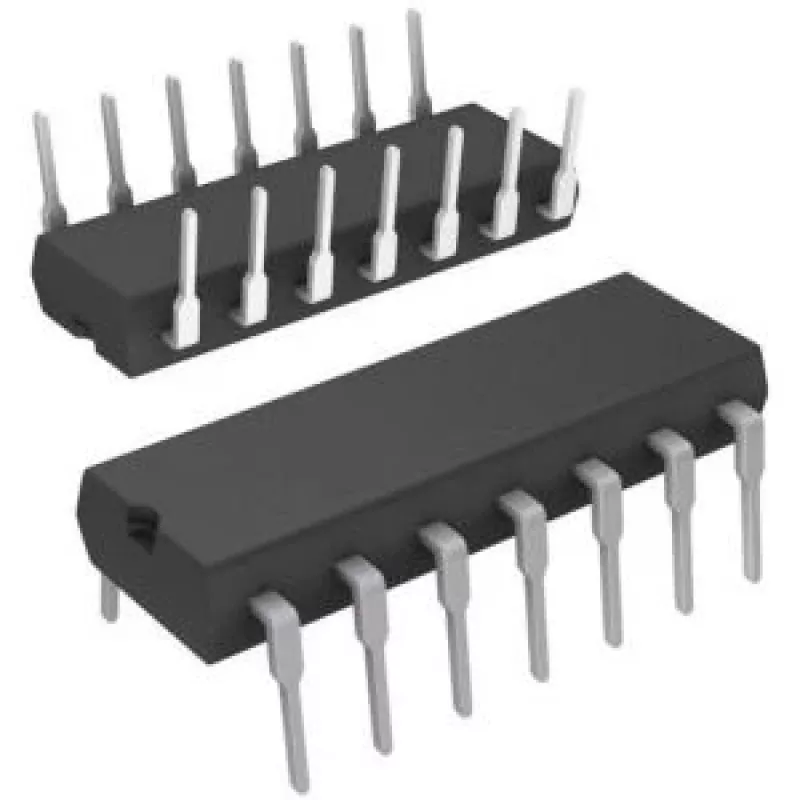

„Texas Instruments LT1014CN“ yra keturių kanalų precizinis operacinis stiprintuvas, įdėtas į PDIP-14 korpusą. Šis integrinis grandynas skirtas profesionalioms analoginėms užduotims, tokioms kaip signalų kondicionavimas, aktyvūs filtrai, sumavimo grandinės ir matavimo priekiniai blokai. Keturi suderinti stiprintuvai viename korpuse užtikrina vienodą stiprinimą ir poslinkį visuose kanaluose, sumažindami išorinio derinimo poreikį. PDIP-14 formato korpusas tinka prototipavimui ir montavimui į plokštę, palengvina litavimą ir keitimą.

Pagrindiniai privalumai

• Keturi suderinti kanalai – užtikrina vienodą stiprinimą ir mažą poslinkio įtampą, nereikia papildomo derinimo.
• Precizinis veikimas – maža įėjimo poslinkio įtampa ir stabilus darbas nuolatinės srovės bei žemų dažnių grandinėse.
• PDIP-14 korpusas – tinka prototipavimui, lengvai lituojamas ir keičiamas.
• Kompaktiškumas – keturi stiprintuvai viename korpuse taupo vietą plokštėje, palyginti su atskirais vienkanaliais stiprintuvais.

Taikymo sritys

• Jutiklių signalų kondicionavimas ir stiprinimas
• Aktyvūs analoginiai filtrai ir integratoriai
• Sumavimo stiprintuvai ir analoginiai sumatoriai
• Garso išankstiniai stiprintuvai, reikalaujantys suderintų kanalų
• Matavimo ir instrumentavimo priekiniai blokai

Pagrindinės techninės specifikacijos

• Konfigūracija: keturių kanalų operacinis stiprintuvas
• Korpusas: PDIP-14, skirtas montavimui per skylutes
• Tipas: precizinis, mažos poslinkio įtampos, stabilus nuolatinės srovės veikimas
• Suderinti kanalai: vienodas stiprinimas ir poslinkis visuose keturiuose stiprintuvuose
• Paskirtis: bendros paskirties analoginis signalų kondicionavimas ir filtravimas

Naudojimo rekomendacijos

Montuokite LT1014CN į PDIP-14 lizdą arba tiesiogiai lituokite prie plokštės, laikydamiesi standartinių montavimo per skylutes praktikų. Užtikrinkite tinkamą maitinimo įtampą pagal specifikacijas ir naudokite blokuojančius kondensatorius prie maitinimo gnybtų, kad sumažintumėte triukšmą. Kiekvieną stiprintuvo sekciją konfigūruokite pagal pageidaujamą topologiją (invertuojantis, neinvertuojantis, sumavimo, integratorius ar filtras). Naudodami kelis kanalus, venkite kryžminių trukdžių ir laikykitės geros įžeminimo praktikos. Siekiant geriausių rezultatų, naudokite trumpus signalų kelius ir suderintus rezistorius ten, kur svarbus kanalų tikslumas.
