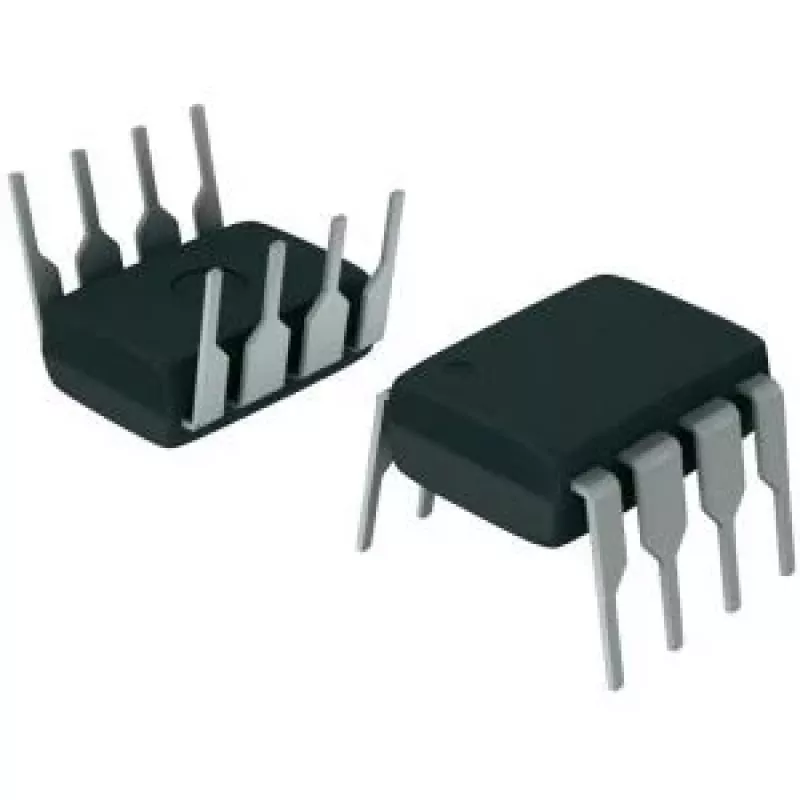

Instrumentacinis operacinis stiprintuvas Texas Instruments INA128PA, precizinis INA128PA, PDIP-8

„Texas Instruments INA128PA“ yra precizinis instrumentacinis operacinis stiprintuvas PDIP-8 korpuse, sukurtas tiksliam diferencialiniam signalo stiprinimui ir mažam dreifui. Jis pasižymi stabiliu stiprinimu, maža poslinkio įtampa ir mažomis įėjimo poslinkio srovėmis, todėl tinka jutiklių signalų kondicionavimui, tiltinių stiprintuvų grandinėms ir duomenų rinkimo įvesties pakopoms, kuriose reikalingas tikslus matavimas ir signalo vientisumas.

Privalumai

INA128PA užtikrina tikslų diferencialinį stiprinimą su maža poslinkio įtampa ir dreifu, užtikrinančiu pastovų veikimą temperatūros kaitos metu. Maža įėjimo poslinkio srovė išlaiko tikslumą naudojant aukštos varžos jutiklius ar tiltines konfigūracijas. Korpusas ir kontaktų išdėstymas supaprastina prototipų kūrimą ir montavimą per skylutes, o vidinė konstrukcija palaiko stabilų stiprinimo nustatymą ir mažą triukšmą matavimo taikymuose.

Tinka

• Tiltinių jutiklių (tampriojo matuoklio, svorio daviklių) stiprinimui
• Medicininės instrumentacijos įvesties pakopoms, kurioms reikalingas mažas poslinkis
• Preciziniams matavimams ir duomenų rinkimo įvesties grandinėms
• Signalo kondicionavimui termoporoms ir RTD su atitinkama priekine grandine
• Laboratoriniams prototipams ir edukacinei elektronikai naudojant PDIP korpusus

Pagrindinės techninės specifikacijos

• Stiprintuvo tipas: instrumentacinis/operacinis stiprintuvas su diferencialiniais įėjimais
• Korpusas: 8 kontaktų PDIP (montavimas per skylutes)
• Maža įėjimo poslinkio įtampa ir mažas poslinkio dreifas, tinkamas preciziniams taikymams
• Maža įėjimo poslinkio srovė, skirta naudoti su aukštos varžos šaltiniais
• Stabilios stiprinimo charakteristikos tiksliam diferencialiniam stiprinimui
• Mažas triukšmas, optimizuotas matavimams ir jutiklių kondicionavimui

Kaip naudoti

Įstatykite INA128PA į PDIP-8 lizdą arba prilituokite prie montavimo per skylutes plokštės pagal standartinę instrumentacinių stiprintuvų kontaktų išdėstymą. Konfigūruokite stiprinimą naudodami išorinius rezistorius tarp stiprinimo kontaktų, kaip nurodyta įrenginio dokumentacijoje; nedideli rezistorių verčių pakeitimai nustato reikiamą diferencialinį stiprinimą. Užtikrinkite tinkamas maitinimo įtampas ir aplinkkelio kondensatorius arti maitinimo kontaktų, kad būtų užtikrintas stabilumas ir mažas triukšmas. Prijunkite jutiklio arba tiltinius išėjimus prie diferencialinių įėjimo kontaktų ir nukreipkite sustiprintą išėjimą į kitą matavimo sistemos arba ADC įvesties pakopą.

Rekomendacijos

Naudokite trumpas, mažos varžos jungtis įėjimo signalams ir pastatykite maitinimo blokavimo kondensatorius arti įrenginio. Jei įmanoma, suderinkite šaltinių varžas ir įtraukite įėjimo filtrus, jei aplinkoje yra reikšmingų elektromagnetinių trukdžių. Siekiant didžiausio tikslumo, leiskite stiprintuvui stabilizuotis termiškai ir pasirinkite tikslius išorinius rezistorius stiprinimo nustatymui.
