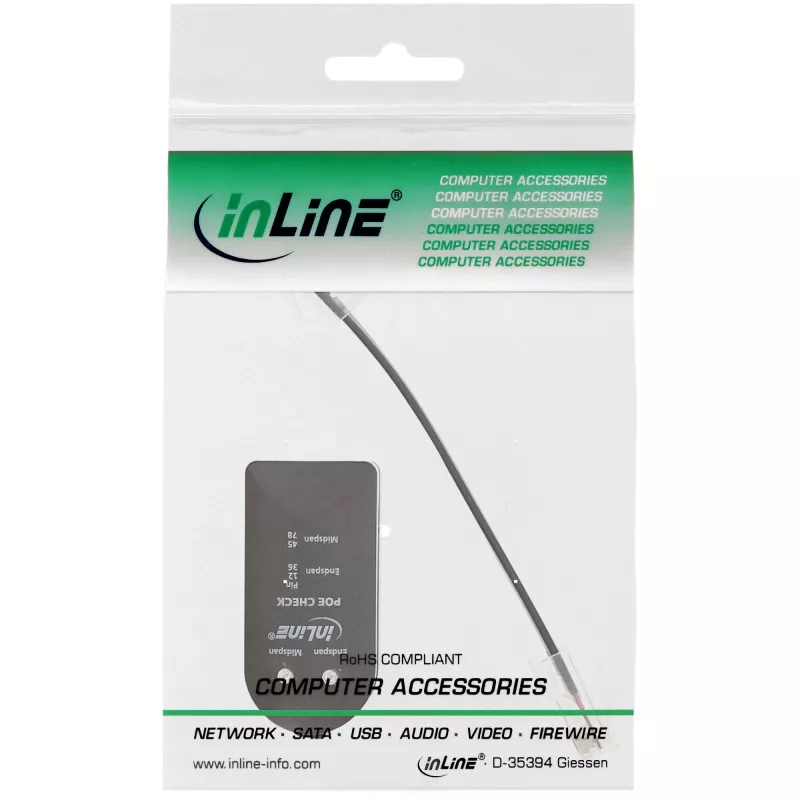

InLine PoE / PoE+ testerius InLine 79999I

InLine PoE / PoE+ testerius InLine 79999I yra kompaktiškas rankinis įrankis, skirtas greitai patikrinti, ar tinklo lizduose ir jungiamuosiuose kabeliuose yra maitinimas per Ethernet (PoE). Prietaisas palaiko IEEE 802.3af ir IEEE 802.3at standartus, kurių vardinė įtampa yra 37–57 V. Jis jungiamas prie tinklo naudojant komplekte esantį trumpą RJ45 kabelį. Testeris LED indikatoriais parodo, ar tiekiamas PoE maitinimas, ir nustato, ar jis tiekiamas per Endspan ar Midspan laidus.

Privalumai

Testeris suteikia paprastą vizualų maitinimo buvimo ir tipo indikaciją, yra suderinamas su PoE ir PoE+ (IEEE 802.3af / 802.3at) nurodytame įtampos diapazone. Jis yra kompaktiškas ir lengvai nešiojamas, tinkamas gedimų šalinimui vietoje. Nereikalauja jokios konfigūracijos – tiesiog prijunkite ir skaitykite indikatorius.

Kur naudoti

• Greitas PoE / PoE+ prieinamumo patikrinimas ant tinklo lizdų
• Jungiamųjų kabelių ir sumontuotų RJ45 prievadų testavimas dėl PoE laidų
• Gedimų šalinimas vietoje tinklo technikams ir montuotojams

Pagrindinės techninės specifikacijos

• Standartai: suderinamas su IEEE 802.3af ir IEEE 802.3at
• Palaikoma įtampa: 37–57 V

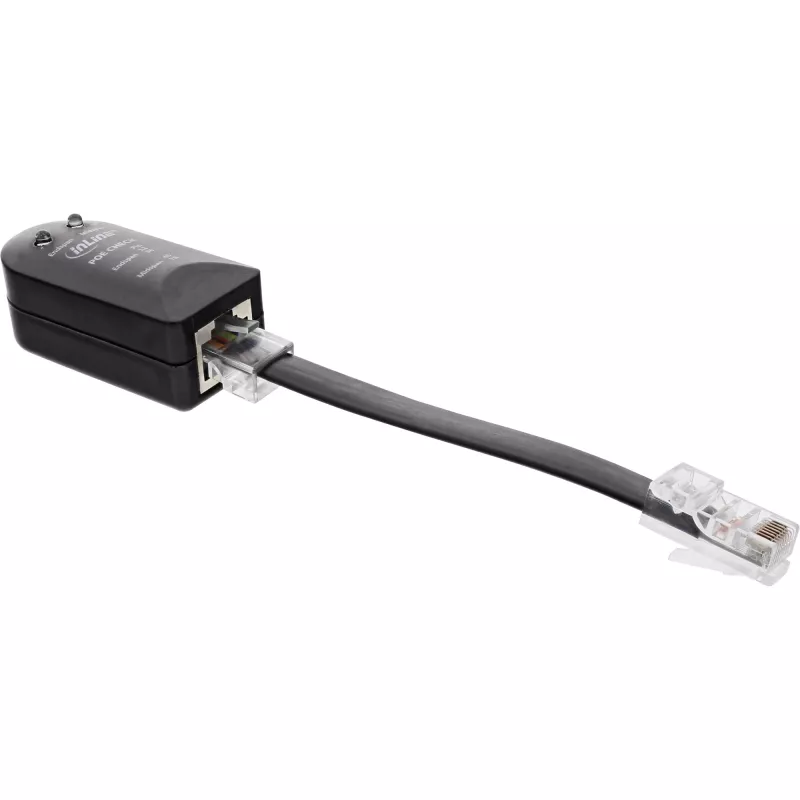

• Jungtis: RJ45 (naudojamas komplekte esantis trumpas kabelis)
• Spalva: juoda
• Gamintojas / modelis: InLine 79999I

Kaip naudoti

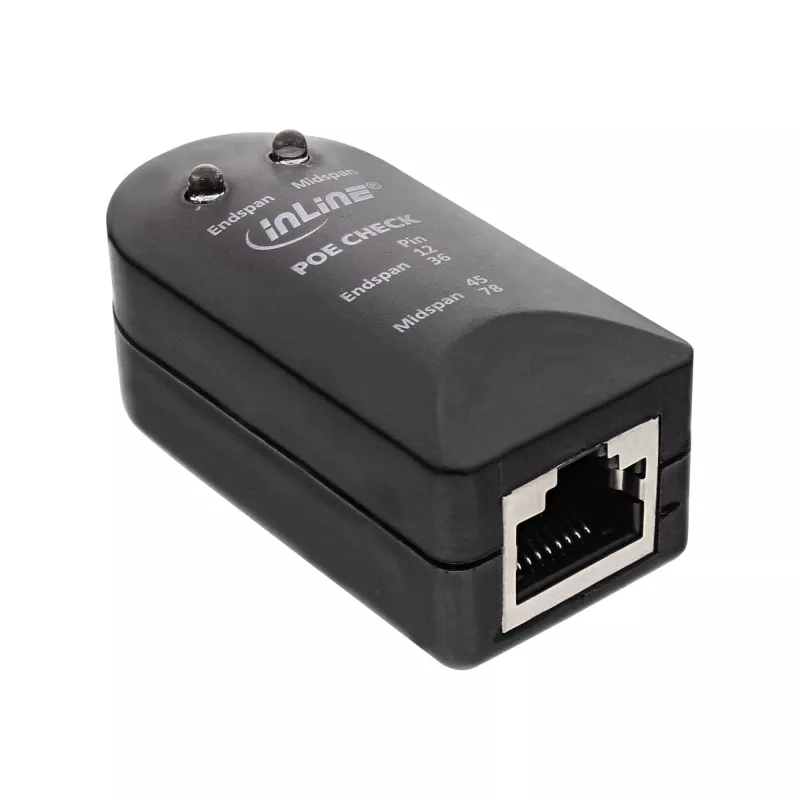

Prijunkite testerio RJ45 kištuką prie įrenginio naudodami komplekte esantį trumpą kabelį, o kitą galą įkiškite į tikrinamą RJ45 prievadą ar sieninį lizdą. Stebėkite LED indikatorius: jei užsidega Endspan LED, PoE yra ant 1, 2, 3 ir 6 kaiščių; jei užsidega Midspan LED, PoE yra ant 4, 5, 7 ir 8 kaiščių. Jei nė vienas LED neužsidega, tikrinamas lizdas neteikia PoE įtampos.

Rekomendacijos

Nenaudokite testerio telefono ar ISDN linijoms – šie standartai ir įtampos nėra palaikomi. Naudokite įrenginį tik nurodytame įtampos diapazone (37–57 V) ir laikykitės standartinių saugos taisyklių dirbdami su įtampingomis tinklo įrangomis.
