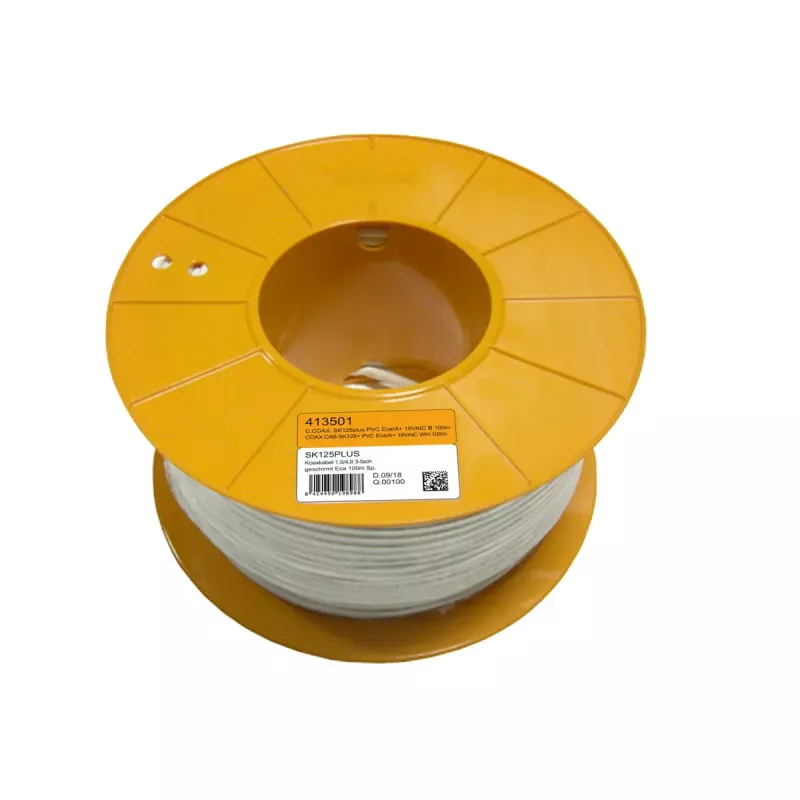

Koaksialinis kabelis Televes SK125plus 100 m baltas

Koaksialinis kabelis Televes SK125plus yra 75 Ω varžos kabelis, skirtas patikimam signalo perdavimui dideliais atstumais. Jis pasižymi variniais laidininkais (Cu/Cu), PVC apvalkalu ir trigubu ekranavimu (Trishield) su papildomu folijos sluoksniu bei 55 % pynimo dengimu, kas užtikrina aukštą atsparumą elektromagnetiniams trikdžiams ir mažina signalo nuostolius. Šis kabelis tinka tiek vidaus, tiek lauko instaliacijoms ir atitinka EN 50117 A+ klasės struktūrinius reikalavimus.

Privalumai

SK125plus kabelis sujungia varinius laidininkus, PVC apvalkalą ir tris ekranavimo sluoksnius, užtikrindamas žemą perdavimo varžą žemuose dažniuose ir aukštą ekranavimo slopinimą plačiame radijo dažnių diapazone. Jo konstrukcija suteikia sustiprintą apsaugą nuo elektromagnetinio triukšmo ir užtikrina pastovią signalo kokybę garso, vaizdo ir transliavimo programoms.

Tinka

• TV ir FM paskirstymo tinklams
• Palydovinio ir antžeminės antenos kabeliavimui
• CCTV vaizdo perdavimui
• Vidaus ir lauko instaliacijoms, reikalaujančioms aukšto ekranavimo

Pagrindinės techninės specifikacijos

• Ilgis: 100 m
• Varža: 75 Ω
• Laidininkai: Varis/Varis (Cu/Cu)
• Ekranavimas: Trigubas (folija + folija + pynė), pynimo dengimas 55 %
• Standarto klasė: EN 50117 A+ klasė
• Perdavimo varža (TI) 5–30 MHz: < 2,5 mΩ/m
• Ekranavimo slopinimas (SA) 5–1000 MHz: > 95 dB
• Ekranavimo slopinimas (SA) 1000–2000 MHz: > 85 dB
• Ekranavimo slopinimas (SA) 2000–3000 MHz: > 75 dB
• Apvalkalas: PVC

Naudojimas

Nutieskite koaksialinį kabelį tarp įrenginių ar skirstymo taškų, vengdami staigių lenkimų ir įtrūkimų. Atsargiai nuimkite išorinį apvalkalą ir ekranavimą, kad atidengtumėte dielektriką ir centrinį laidininką, tada užbaikite atitinkamais 75 Ω jungtimis ar presuojamomis jungtimis pagal gamintojo instrukcijas. Jei įmanoma, venkite arti aukštos įtampos elektros linijų ir pritvirtinkite kabelį tinkamais spaustukais ar raiščiais, kad išvengtumėte mechaninio įtempio.

Rekomendacijos

Instaliacijose, kuriose yra daug elektromagnetinių trikdžių, naudokite SK125plus trigubai ekranuotą kabelį, kad išlaikytumėte signalo vientisumą. Užtikrinkite tinkamą jungčių užbaigimą ir ekrano įžeminimą, kad maksimaliai padidintumėte kabelio ekranavimo efektyvumą.
