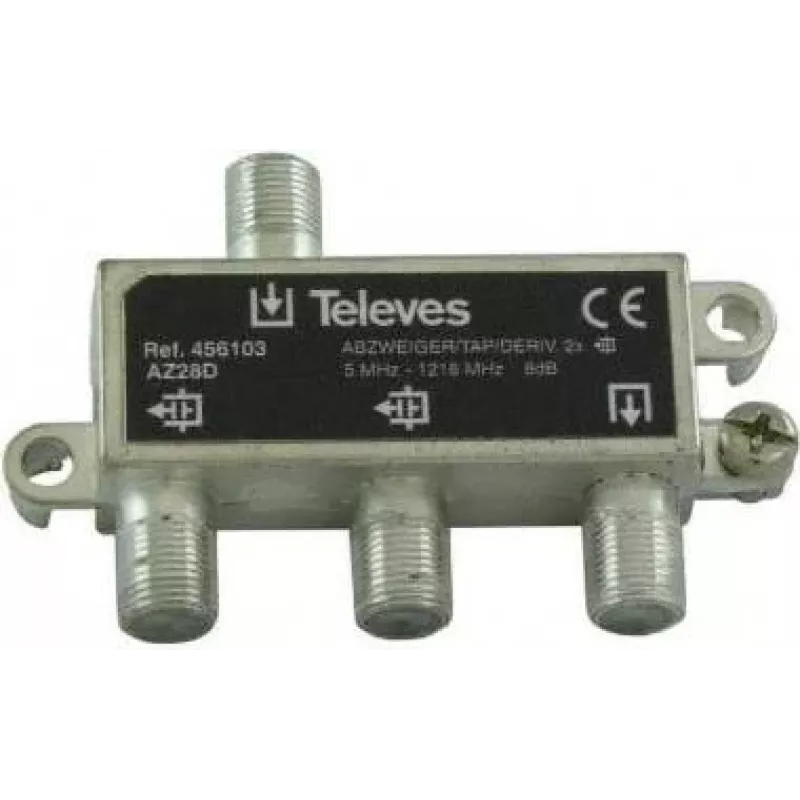

Skirstytuvas Televes AZ28D 2 kryptys 5–1218 MHz, 8 dB įterpimo nuostoliai

Televes AZ28D yra kompaktiškas 2 krypčių RF skirstytuvas, skirtas vieną koaksialinį signalą padalinti į dvi išvestis 5–1218 MHz dažnių diapazone. Sukurtas naudoti patalpose tiek gyvenamuosiuose, tiek komerciniuose TV ir radijo signalų skirstymo tinkluose. Dėl apibrėžtos dažninės charakteristikos ir 8 dB įterpimo nuostolių vienai išvestiai jis užtikrina signalo vientisumą, kai integruojamas į galvines, stiprintuvų grandines ar paprastus skirstymo tinklus.

Privalumai

Skirstytuvas pasižymi pastoviu 5–1218 MHz dažnių diapazonu ir nuspėjamais 8 dB įterpimo nuostoliais, kas supaprastina sistemos planavimą ir ryšio biudžeto skaičiavimus. Dviejų išėjimų architektūra leidžia lengvai padalinti antžeminės televizijos, FM radijo ir kitas RF paslaugas nenaudojant aktyvios elektronikos skirstymo taške. Kompaktiška forma leidžia montuoti patalpose ir lengvai integruoti su standartinėmis koaksialinėmis jungtimis bei pasyviais skirstymo komponentais.

Tinka

• Namų TV ir FM radijo signalų skirstymui į du imtuvus
• Mažoms galvinėms ir daugiakanaliams perjungikliams, kai reikia pasyvaus skirstymo
• Jungimui tarp antenos ar stiprintuvo ir dviejų galinių įrenginių
• Laikinam signalo skirstymui testavimo ir priežiūros metu

Pagrindinės specifikacijos

• Dažnių diapazonas: 5–1218 MHz
• Išėjimų skaičius: 2
• Vardiniai įterpimo nuostoliai: 8 dB vienam išėjimui
• Impedansas: 75 omai
• Paskirtis: pasyvus TV ir radijo signalų RF skirstymas
• Montavimas: patalpose, kompaktiškas korpusas

Kaip naudoti

Prijunkite įeinantį koaksialinį kabelį prie skirstytuvo įėjimo, o nuo išėjimų veskite du koaksialinius kabelius prie galinių imtuvų ar stiprintuvų. Įsitikinkite, kad visos jungtys yra tinkamai priveržtos, ir visoje grandinėje naudokite 75 omų koaksialinį kabelį, kad būtų užtikrintas impedanso suderinimas. Kai naudojama kartu su stiprintuvais ar aktyviais komponentais, nustatant stiprintuvo stiprinimą atsižvelkite į 8 dB įterpimo nuostolius vienam išėjimui, kad būtų išvengta signalo perkrovos ar per silpno signalo. Skirstytuvą pastatykite sausoje, vėdinamoje patalpoje ir venkite arti stiprių šilumos šaltinių ar didelių trikdžių šaltinių.

Rekomendacijos

Ilgesnėms kabelių linijoms ar sistemoms su žemu įėjimo lygiu apsvarstykite galimybę prieš skirstytuvą naudoti mažo triukšmo stiprintuvą, kad kompensuotumėte įterpimo nuostolius. Po montavimo patikrinkite signalo lygius kiekviename imtuve ir, jei reikia, pridėkite papildomą stiprinimą ar slopinimą, kad pasiektumėte optimalų priėmimą.
