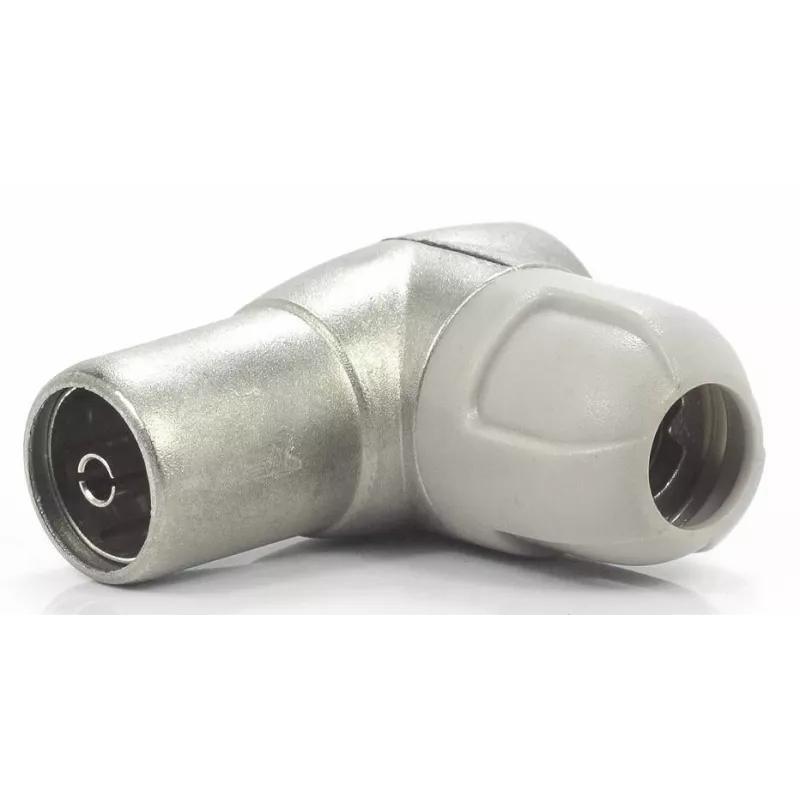

Televes 4131 Kampinis IEC TV lizdas su FM ir SAT išėjimais

Kai kiekvienas decibelas lemia vaizdo ir garso kokybę, Televes 4131 kampinis lizdas užtikrina stabilų TV, FM ir palydovinio ryšio signalų perdavimą viename tvarkingame montavimo taške. Jo kampinė IEC kištukinė jungtis sumažina kabelio įtempimą prie sienoje pakabinto televizoriaus, o F tipo ir IEC išėjimai leidžia tiesiogiai prijungti imtuvą ir radijo imtuvą. Sukurtas profesionaliam gyvenamųjų ir komercinių pastatų MATV/SMATV tinklų įrengimui.

Pagrindinės specifikacijos

• Lizdo tipas: galinis (terminalinis) lizdas
• TV išėjimas: IEC vyriškas, kampinis
• FM/radijo išėjimas: IEC moteriškas
• SAT išėjimas: F tipo moteriškas
• Dažnių diapazonai: TV 120–862 MHz, FM 87,5–108 MHz, SAT 950–2400 MHz, grįžtamasis kanalas 5–68 MHz
• Įterpimo nuostoliai: TV ≈1,5 dB, FM ≈1,5 dB, SAT ≈2,5 dB
• Izoliacija tarp išėjimų: >20 dB
• Ekranavimo efektyvumas: A klasė (>75 dB)
• Varža: 75 omų
• DC pralaidumas SAT: taip (maks. 300 mA)
• Montavimas: įleidžiamas

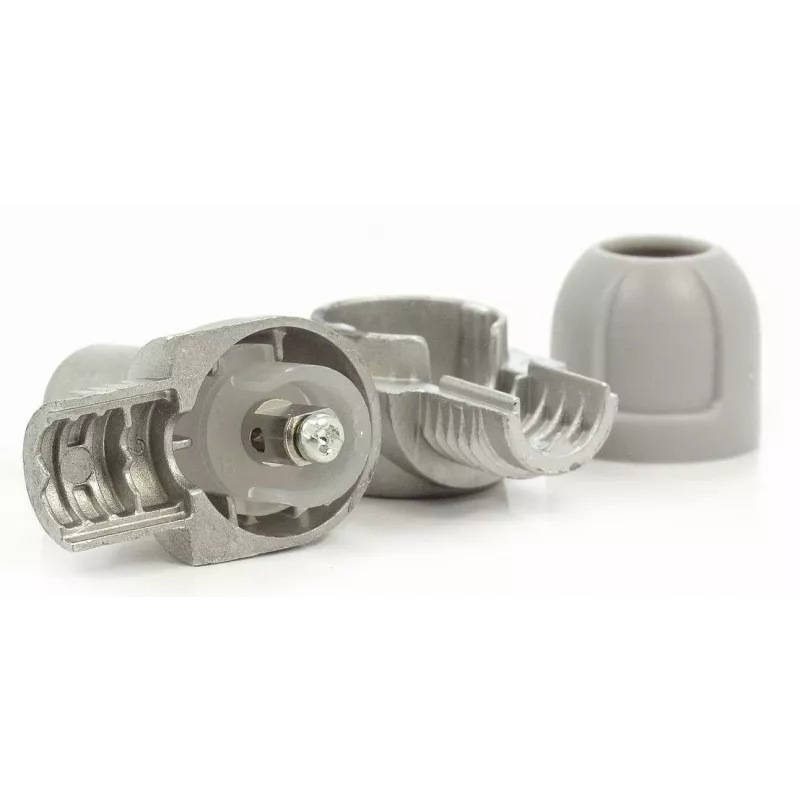

• Korpusas: cinko lydinio rėmas, plastikinis dangtelis

Kodėl verta rinktis

Kampinė IEC jungtis apsaugo nuo staigių kabelio lenkimų, kurie dažnai sukelia signalo praradimą. Tvirtas cinko lydinio rėmas ir A klasės ekranavimas užtikrina apsaugą nuo elektromagnetinių trukdžių, todėl visos trys paslaugos gauna švarų signalą. Integruotas DC pralaidumas leidžia nuotoliniu būdu maitinti palydovinį LNB be papildomų įrenginių.

Kam tinka

• Butams, kuriuose derinamas antžeminės ir palydovinės televizijos paskirstymas
• Viešbučių kambariams, kuriuose prie kiekvienos lovos reikia TV, FM ir SAT lizdų
• Renovacijoms, kai kabelio tiesimas palengvinamas kampine jungtimi
• SMATV sistemoms daugiabučiuose su centralizuotu galiniu įrenginiu

Naudinga žinoti

Televes 4131 yra galinis lizdas, t. y. paskutinis taškas paskirstymo tinkle. Jis neturi nuoseklaus išėjimo, skirto grandinėje jungti kitus lizdus. Jei reikia nuoseklaus sujungimo, rinkitės Televes praėjimo lizdus. Lizdas tinka standartinėms europietiško tipo įleidžiamoms dėžutėms ir suderinamas su įprastais rėmeliais.

Patarimas: montuodami įleidžiamame korpuse, palikite šiek tiek laisvo kabelio, kad kampinė jungtis nebūtų įtempta. Tai prailgins lizdo ir kabelio tarnavimo laiką.
