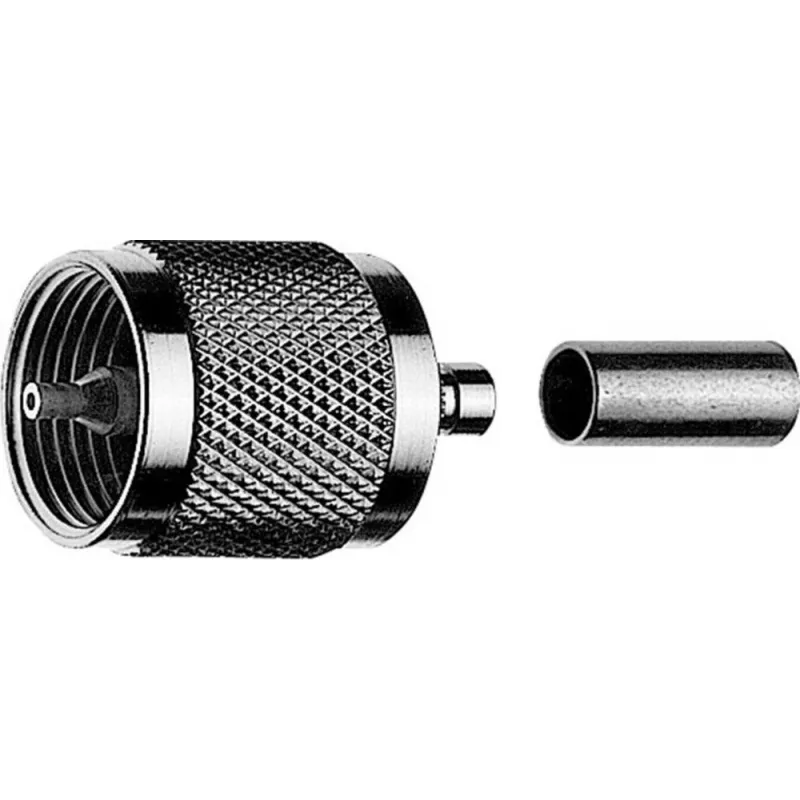

TELEGÄRTNER UHF kištukas crimp jungtis RG 214/U kabeliui, 5 vnt. (J01040A0010)

Užtikrinkite stabilų RF ryšį su TELEGÄRTNER UHF crimp kištuku, skirtu RG 214/U koaksialiniam kabeliui. Ši jungtis pasižymi patikimu crimp tipo tvirtinimu tiek centriniam, tiek išoriniam laidininkui, užtikrinančiu nuoseklią elektrinę charakteristiką. Srieginė jungtis (7/8"-20 UNEF-2A) užtikrina saugų sujungimą, o nikeliuotas žalvarinis korpusas ir auksu padengtas centrinis kontaktas – ilgaamžiškumą ir mažą kontaktinę varžą. Tiekiama po 5 vnt., tinka RF taikymams iki 200 MHz.

Privalumai

• Crimp tipo tvirtinimas centriniam ir išoriniam laidininkui
• Suderinama su RG 214/U kabeliu
• 50 omų varža, nuo DC iki 200 MHz
• Nikeliuotas žalvarinis korpusas, auksu padengtas centrinis kontaktas
• 5 jungčių rinkinys

Kasdienis naudojimas

Jungties PTFE izoliatorius ir darbinės temperatūros diapazonas nuo -40 °C iki +85 °C leidžia ją naudoti sudėtingomis sąlygomis. Esant VSWR ≤ 1,2 ties 0,2 GHz ir izoliacijos varžai ≥ 5 GΩ, išlaikomas signalo vientisumas RF jungtyse.

Techninės specifikacijos

• Jungties tipas: UHF kištukas (vyriškas)
• Tvirtinimo būdas: Crimp (centrinis ir išorinis laidininkas)
• Suderinamas kabelis: RG 214/U
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 200 MHz
• Darbinė įtampa: 500 Veff
• Bandomoji įtampa: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• VSWR: ≤ 1,2 ties 0,2 GHz
• Sujungimo mechanizmas: Srieginis (7/8"-20 UNEF-2A)
• Korpuso medžiaga: Žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: Žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Standartas: IEC 60169-12 (UHF serija)
• Pakuotės kiekis: 5 vnt.

Paskutinė pastaba

TELEGÄRTNER crimp UHF kištukas užtikrina patikimą RF ryšį su RG 214/U kabeliu, pasižymintis tvirta konstrukcija ir nuosekliomis elektrinėmis savybėmis.
