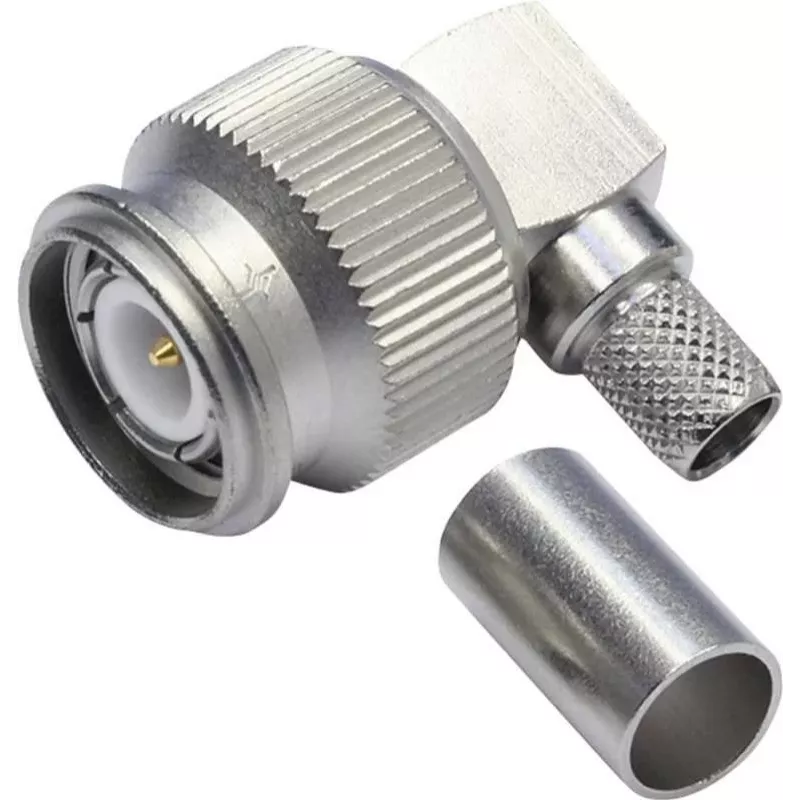

Telegärtner TNC stačiu kampu crimp jungtis, 50 omų, G30 kabeliui, 5 vnt. J01010A0037

Telegärtner TNC stačiu kampu crimp jungtis J01010A0037 – tai profesionalus sprendimas, kai montavimo erdvė ribota, o kabelio patikimumas yra kritinis. 90° korpusas leidžia kabelį nukreipti lygiagrečiai su paviršiumi, sumažina lenkimo spindulį ir apsaugo nuo mechaninio įtempimo, kuris dažnai sugadina tiesias jungtis.

Kodėl verta rinktis

• Stačiu kampu sukonstruotas korpusas taupo vietą ir prailgina kabelio tarnavimo laiką.
• Crimp ir lydmetalio litavimo technologija užtikrina patvarų, mažų nuostolių sujungimą.
• Auksuoti kontaktai ir PTFE izoliatorius išlaiko signalo vientisumą iki 11 GHz.
• Atsparumas temperatūrai nuo -55 °C iki +155 °C leidžia naudoti įvairiose aplinkose.
• Patikrinta kokybė: ≥ 500 sujungimo ciklų.

Techninės specifikacijos

• Jungties tipas: TNC male (kištukas)
• Korpuso forma: stačiu kampu
• Banginė varža: 50 omų
• Suderinamas kabelis: G30 (dielektriko skersmuo 3,8 mm, vidinio laidininko skersmuo 1,5 mm)
• Išorinio laidininko prijungimas: crimp
• Centrinio laidininko prijungimas: litavimas
• Dažnių diapazonas: nuo DC iki 11 GHz
• Įtampos nominalas: 500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• VSWR: maks. 1,35 @ 11 GHz
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Pakuotė: 5 vnt.

Kam tinka

Ši jungtis skirta RF technikams, montuotojams ir inžinieriams, dirbantiems su G30 kabeliu, kai reikia patikimo kampinio sujungimo. Idealiai tinka:

• RF įrangai, kur už jungties ribotos erdvės
• Antenų ir palydovinėms sistemoms su ankštu kabelių vedimu
• Testavimo ir matavimo stendams, reikalaujantiems pakartojamų sujungimų

Naudojimo patarimai

Prieš crimp'uodami nuimkite tinkamą kabelio izoliacijos sluoksnį pagal G30 specifikaciją. Litavimo vietą įkaitinkite iki 350–370 °C ir naudokite švarų lydmetalį. Crimp įrankį rinkitės pagal kabelio skersmenį – netinkamas įrankis gali pažeisti laidininką. Po sujungimo patikrinkite VSWR analizatoriumi, ypač jei dirbate aukštais dažniais.

Gera žinoti

Jungtis suderinama su Telegärtner nurodytu G30 kabelių tipu. Tiekiama 5 vienetų pakuotėje.
