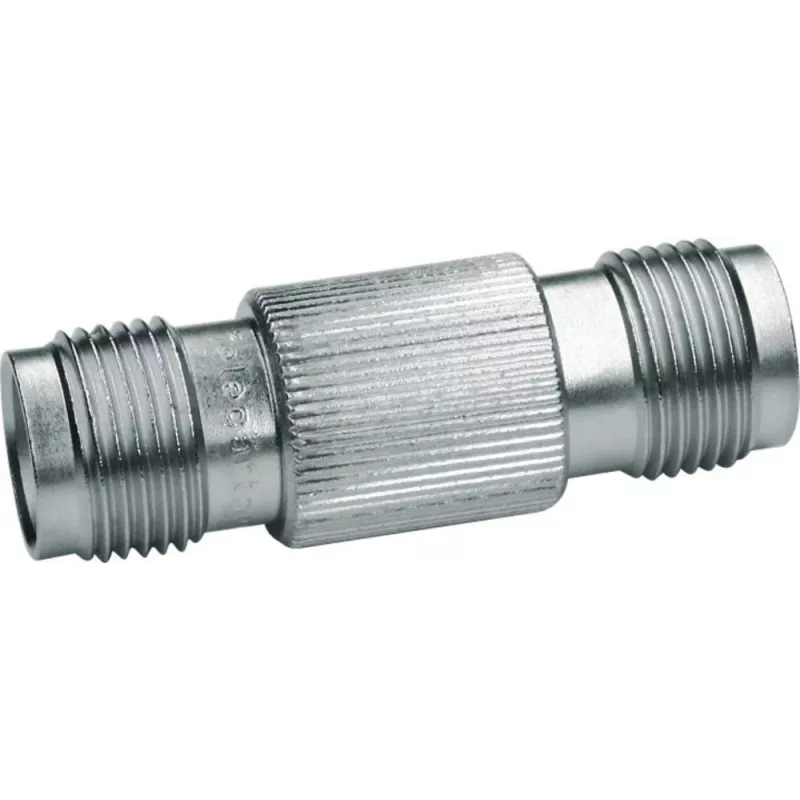

Telegärtner TNC moteriškas į moteriškas adapteris J01014A2618

Kai reikia sujungti du TNC kabelius su vyriškais jungtimis, tiesus adapteris yra greičiausias sprendimas. Telegärtner TNC moteriškas-moteriškas adapteris J01014A2618 užtikrina tiesioginį ryšį išlaikant 50 Ω varžą ir signalo vientisumą iki 11 GHz.

Kam skirtas

RF technikams, radijo mėgėjams ir tinklo inžinieriams, dirbantiems su TNC koaksialiniais kabeliais. Pravers prailginant kabelių linijas, jungiant antenas prie testavimo įrangos ar pritaikant skydelyje montuojamus TNC lizdus.

Pagrindinės savybės

• 1 jungtis: TNC moteriška
• 2 jungtis: TNC moteriška
• Varža: 50 Ω
• Dažnių diapazonas: DC–11 GHz
• Žemas VSWR ≤ 1,2 iki 10 GHz
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE izoliatorius stabiliam veikimui
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500

Specifikacijos

• Jungties tipas A: TNC moteriška
• Jungties tipas B: TNC moteriška
• Varža: 50 Ω
• Dažnių diapazonas: DC–11 GHz
• VSWR: ≤ 1,2 esant 0,1–10 GHz
• Dielektrinė atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500

Naudojimo patarimai

Įsitikinkite, kad abi jungiamosios jungtys yra TNC vyriškos ir 50 Ω, kad išvengtumėte varžos neatitikimo. Lauko sąlygomis rekomenduojama apsaugoti jungtį nuo drėgmės naudojant savaime amalgamuojančią juostą arba termiškai susitraukiantį vamzdelį.

Patarimas: prieš montuodami nuvalykite jungtis ir patikrinkite, ar centrinis kontaktas nepažeistas. Periodiškai tikrinkite jungties priveržimą, kad išlaikytumėte optimalų signalo perdavimą.
