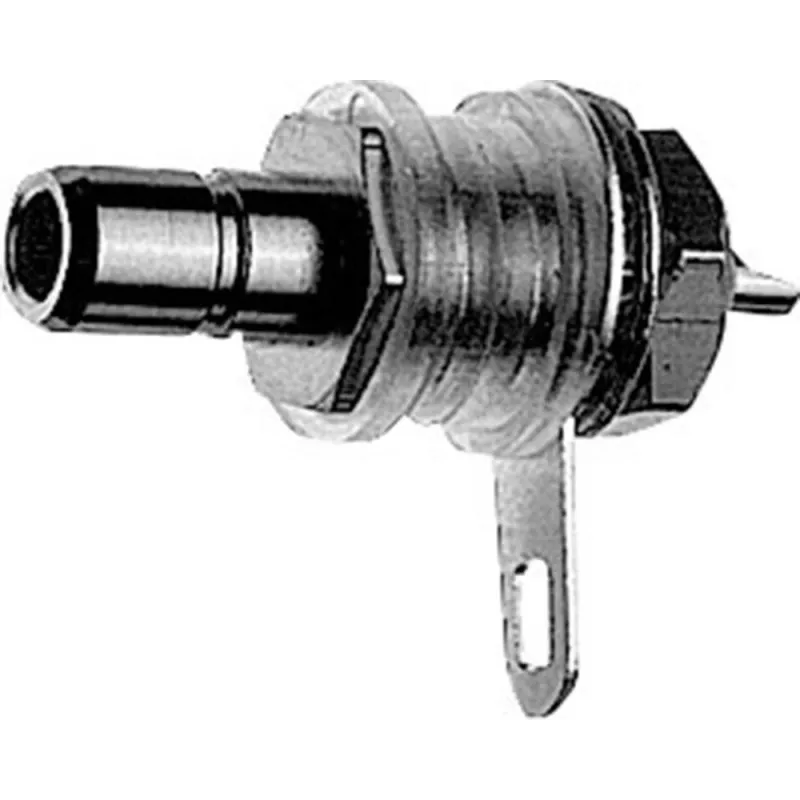

Telegärtner SMB lizdinė jungtis, skydelio montavimo, 50 omų, auksu/nikeliu padengta, litavimo prijungimas J01160A0271

Veikimo dažnių juosta nuo DC iki 4 GHz, o VSWR ne didesnis kaip 1,3 esant 4 GHz – tokie parametrai iš karto parodo, kad tai profesionaliems RF sprendimams skirta jungtis, o ne buitinė detalė. Telegärtner J01160A0271 yra 50 omų SMB lizdinė jungtis, skirta tvirtinti skydelyje, su litavimo prijungimu tiek centriniam, tiek išoriniam kontaktui.

Kodėl verta rinktis šią jungtį

• Auksu padengti kontaktai (0,8 µm) užtikrina mažą kontaktinę varžą ir atsparumą korozijai net ilgai eksploatuojant.
• PTFE izoliatorius pasižymi mažais dielektriniais nuostoliais ir išlaiko stabilumą plačiame temperatūrų diapazone.
• Skydelio montavimas su 6,4 mm tvirtinimo anga leidžia patikimai įmontuoti jungtį į prietaiso korpusą ar skydą.
• Izoliacijos varža ≥ 10 GΩ, o dielektrinė bandymo įtampa siekia 1000 V RMS – tinka reikliems matavimo ir ryšių įrenginiams.
• Ilgaamžiškumas – ne mažiau kaip 500 sujungimo ciklų, todėl jungtis atlaiko dažną prijungimą ir atjungimą.

Techniniai duomenys

• Jungčių serija: SMB
• Jungties tipas: lizdinė (moteriškoji)
• Korpuso forma: tiesi
• Montavimo tipas: skydelio (per korpusą)
• Impedansas: 50 omų
• Prijungimo būdas: litavimas (centrinis ir išorinis kontaktas)
• Dažnių juosta: DC–4 GHz
• Vardinė įtampa: 335 V (RMS)
• Dielektrinė bandymo įtampa: 1000 V (RMS)
• Izoliacijos varža: ≥ 10 GΩ
• VSWR: ≤ 1,3 esant 4 GHz
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Kontaktų danga: auksas (0,8 µm)
• Korpuso danga: nikelis (2 µm)
• Izoliatoriaus medžiaga: PTFE
• Skydelio tvirtinimo angos skersmuo: 6,4 mm

Kam tinka

Ši jungtis skirta RF inžinieriams, matavimo laboratorijoms, ryšių sistemų integratoriams ir gamybos įmonėms, kurioms reikia stabilaus 50 omų sujungimo koaksialiniuose kabelių mazguose. Ji tinka tiek prototipų kūrimui, tiek serijinei gamybai, kai svarbus ilgas tarnavimo laikas ir nuspėjami elektros parametrai.

Naudojimas

Jungtis tvirtinama į 6,4 mm skersmens angą skydelyje ar prietaiso korpuse, o centrinis ir išorinis kontaktai lituojami prie koaksialinio kabelio. Prieš litavimą rekomenduojama nuvalyti laidininkus ir naudoti tinkamą lydmetalį, kad būtų išlaikytas mažas VSWR visoje DC–4 GHz juostoje.

Patarimas: montuodami skydelyje, priveržkite jungtį tolygiai ir neperveržkite – taip išvengsite korpuso deformacijos ir išlaikysite stabilią 50 omų impedanso charakteristiką. Periodiškai patikrinkite kontaktų būklę, ypač jei jungtis naudojama dažnai perjungiamuose matavimo mazguose.
