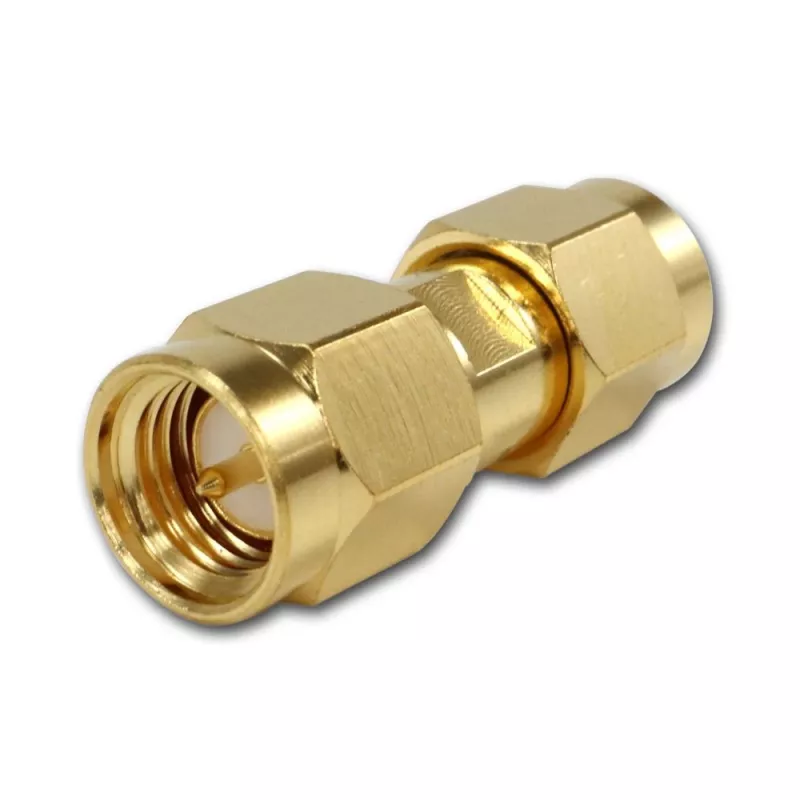

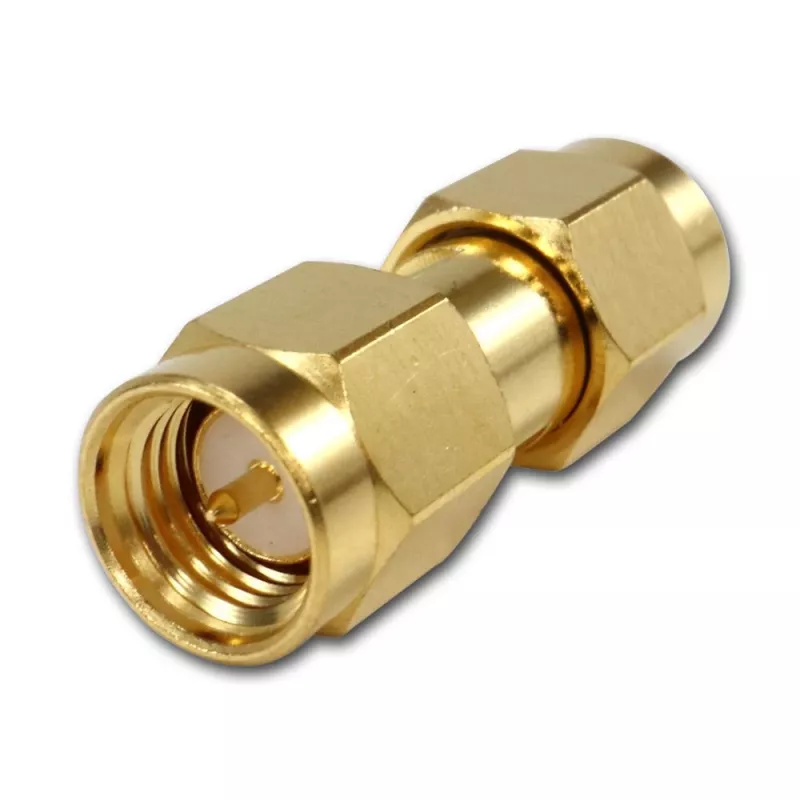

TELEGÄRTNER SMA male to SMA male koaksialinis adapteris, 50 omų, DC-18 GHz, paauksuotas žalvaris

Kai reikia sujungti du SMA kištukinius jungtis turinčius kabelius ar įrenginius, šis TELEGÄRTNER adapteris užtikrina tiesioginį, stabilų ryšį be papildomų perėjimų. Jo konstrukcija suprojektuota taip, kad išlaikytų 50 omų varžą ir mažus signalo nuostolius iki 18 GHz dažnio.

Kam skirtas

Inžinieriams, technikams ir radijo mėgėjams, dirbantiems su RF testavimo įranga, antenų sistemomis ar ryšio prietaisais. Tinka laboratorijoms, gamybos linijoms ir lauko tarnyboms, kur svarbus tikslus impedanso suderinimas ir maži signalo nuostoliai.

Pagrindinės savybės

• 1 jungtis: SMA kištukas (male)
• 2 jungtis: SMA kištukas (male)
• Impedansas: 50 Ω
• Dažnių diapazonas: DC–18 GHz
• VSWR: ≤ 1,25 visame diapazone
• Korpusas ir centrinis kontaktas: paauksuotas žalvaris, atsparus korozijai, užtikrinantis stabilumą
• Izoliatorius: PTFE, atsparus aukštai temperatūrai
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklų skaičius: ≥ 500

Specifikacijos

• Adapterio tipas: koaksialinis
• Konfigūracija: tiesus
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 2,0 mΩ
• Išorinio kontakto varža: ≤ 2,5 mΩ

Kaip naudoti

Prieš prijungdami įsitikinkite, kad abi jungtys švarios ir tinkamai priveržtos, kad būtų pasiektas nurodytas VSWR. Jei adapteris naudojamas lauke, apsaugokite jungtį nuo drėgmės izoliacine juosta arba apsauginiu gaubteliu, nes pats adapteris nėra hermetiškas.

Patarimas: reguliariai valykite kontaktus izopropilo alkoholiu, kad išlaikytumėte mažą varžą ir ilgą tarnavimo laiką. Sandėliuokite sausose patalpose, kad išvengtumėte korozijos.
