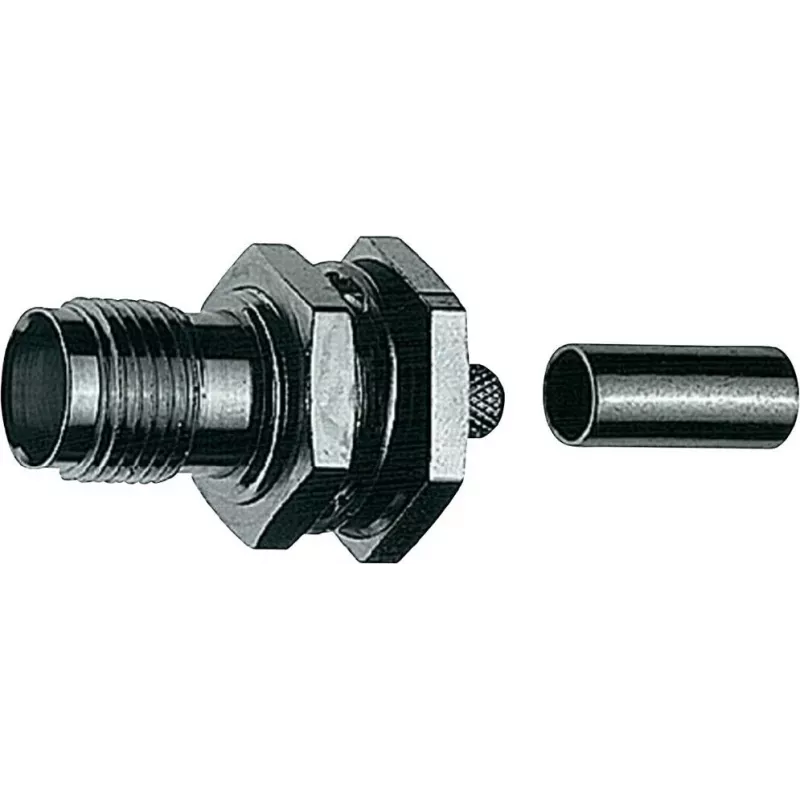

Telegärtner R-TNC lizdinė jungtis PCB montavimui, tiesi, 50 omų RF jungtis J01011R0000

Kai reikia stabilaus signalo iki 11 GHz, Telegärtner R-TNC lizdinė jungtis užtikrina patikimą 50 omų varžą ir žemą VSWR (≤ 1,3 iki 10 GHz). Tiesios konstrukcijos jungtis su 4 skylių flanšu tvirtinama prie PCB arba skydelio, o auksu padengtas berilio vario centrinis kontaktas ir nikeliuotas žalvarinis korpusas garantuoja ilgaamžiškumą net reikliose RF sistemose.

Privalumai profesionalams

• Platus dažnių diapazonas: nuo DC iki 11 GHz
• Puikus VSWR: ≤ 1,3 iki 10 GHz
• Aukšta darbinė įtampa: 500 V RMS
• Patvari konstrukcija: PTFE izoliatorius, auksuoti kontaktai
• Atitinka RoHS reikalavimus

Kam skirta

Ši jungtis skirta RF inžinieriams, elektronikos kūrėjams ir gamybos specialistams, kurie projektuodami aukšto dažnio grandines ar bandymų įrangą vertina signalo vientisumą ir ilgalaikį patikimumą. Tinka naudoti tiek prototipų kūrime, tiek serijinėje gamyboje.

Techninė specifikacija

• Jungčių serija: R-TNC
• Jungties tipas: lizdinė (moteriškas išorinis sriegis, vyriškas centrinis kontaktas)
• Montavimo tipas: PCB montavimas, 4 skylių flanšas
• Konstrukcija: tiesi
• Varža: 50 omų
• Dažnių diapazonas: DC – 11 GHz
• Įtampa: 500 V (RMS)
• VSWR: ≤ 1,3 @ DC – 10 GHz
• Kontaktų danga: auksas
• Korpuso danga: nikelis
• Izoliatoriaus medžiaga: PTFE
• Korpuso medžiaga: žalvaris
• Centrinio kontakto medžiaga: berilio varis
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Dielektrinė atsparumo įtampa: 1,5 kVeff (50 Hz)
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ

Naudojimo patarimai

Montuodami jungtį prie PCB, įsitikinkite, kad flanšo tvirtinimo varžtai užveržti tolygiai, kad būtų išvengta mechaninio įtempimo. Litavimo metu naudokite šilumos šalinimo priemones, kad apsaugotumėte PTFE izoliatorių nuo perkaitimo. Periodiškai tikrinkite jungties kontaktų švarumą – net ir nedideli nešvarumai gali padidinti VSWR ir pabloginti signalo kokybę.
