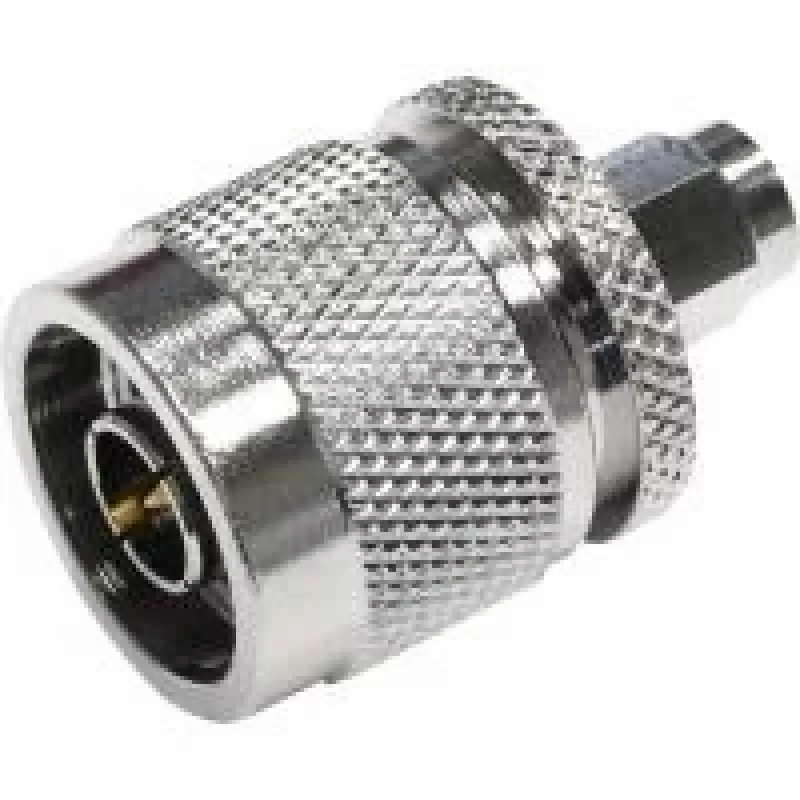

Telegärtner N-Type Male to SMA Male koaksialinis adapteris, 50 omų, DC-6 GHz J01027B0019

Telegärtner J01027B0019 – tai preciziškas koaksialinis adapteris, skirtas sujungti N-Type male ir SMA male sąsajas 50 omų sistemoje. Jo konstrukcija užtikrina žemą atspindžio koeficientą ir mažus nuostolius iki 6 GHz, todėl jis tinka laboratoriniams matavimams, testavimo stendams ir RF įrangos sujungimui, kur reikalingas kompaktiškas ir patikimas sprendimas.

Privalumai profesionalams

• N-Type male ir SMA male sujungtys, 50 omų varža
• Dažnių diapazonas nuo DC iki 6 GHz, VSWR ≤ 1,2
• Įterpimo nuostoliai ≤ 0,05 dB esant 6 GHz
• Nikeliuotas žalvarinis korpusas, auksuoti centriniai kontaktai
• Darbinė temperatūra nuo -40 °C iki +85 °C

Patikimumas kasdienėje veikloje

PTFE izoliatorius ir silikoninė tarpinė užtikrina stabilias charakteristikas visame temperatūrų diapazone. Nikeliuotas žalvarinis korpusas atlaiko intensyvų naudojimą, o auksuoti centriniai kontaktai garantuoja patikimą signalo perdavimą. Dielektrinė pramušimo įtampa 1000 Veff ir izoliacijos varža ≥ 5 GΩ leidžia adapterį naudoti net ir reikliose RF testavimo bei matavimo užduotyse.

Techninės specifikacijos

• Jungtis A: N-Type male
• Jungtis B: SMA male
• Varža: 50 Ω
• Dažnių diapazonas: DC - 6 GHz
• VSWR: ≤ 1,2 @ 6 GHz
• Įterpimo nuostoliai: ≤ 0,05 dB @ 6 GHz
• Dielektrinė pramušimo įtampa: 1000 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Tarpinės medžiaga: silikonas
• Darbinė temperatūra: -40 °C iki +85 °C

Naudojimo patarimai

Prieš jungdami adapterį, įsitikinkite, kad abi jungtys yra švarios ir sausos. Veržkite ranka, vengdami per didelės jėgos, kad nepažeistumėte sriegių. Periodiškai apžiūrėkite kontaktus – auksuotas paviršius neturi būti subraižytas ar užterštas. Laikykite adapterį apsaugotą nuo drėgmės ir dulkių, kad išlaikytumėte jo elektrines savybes.
