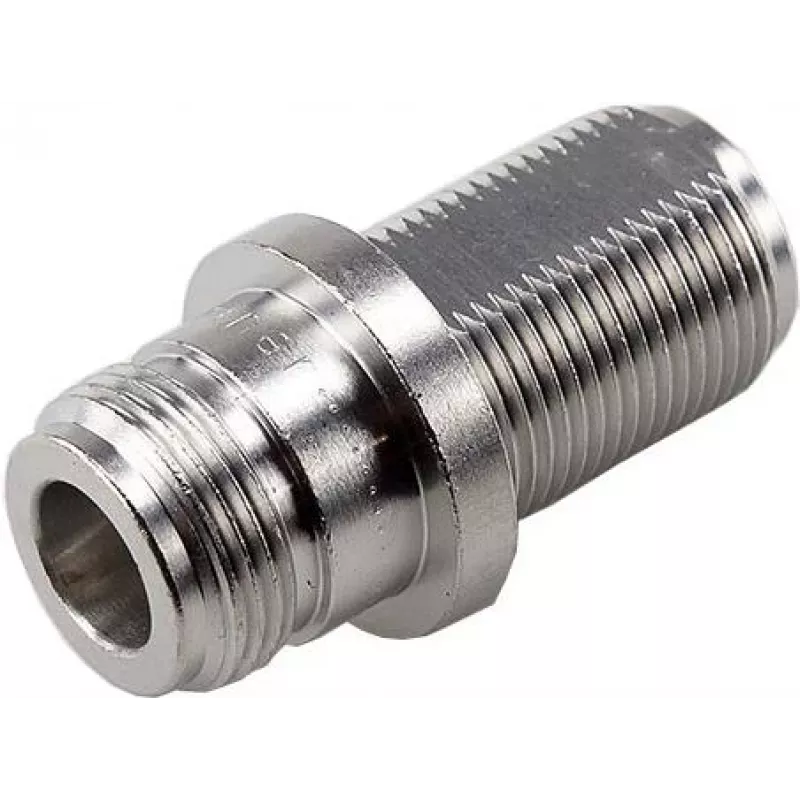

Telegärtner N-Type Bulkhead Adapter Jack-Jack 50 Ohm IP68 MIL-STD Z10 Flange J01024A0006

Kai reikia patikimo RF signalo praėjimo per korpuso sienelę, šis Telegärtner N-Type bulkhead adapteris užtikrina stabilų ryšį net ir sudėtingomis sąlygomis. Jo Z10 flanšas tiksliai telpa į standartinę 25,4 x 25,4 mm išpjovą, todėl jis puikiai tinka pramoninėms spintoms, lauko korpusams ir bandymų stendams, kur reikalingas hermetiškas 50 omų praėjimas.

Pagrindinės specifikacijos

• Jungčių serija: N
• Jungties tipas: Bulkhead adapteris
• Jungties lytis: Jack (moteriška) – Jack (moteriška)
• Varža: 50 omų
• Dažnių diapazonas: nuo DC iki 11 GHz
• VSWR: maks. 1,25 esant 10 GHz
• Apsaugos klasė: IP68 (sujungus)
• Montavimo tipas: Bulkhead, Z10 flanšas
• Flanšo matmenys: 25,4 x 25,4 mm
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 2,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimų ciklai: ≥ 500
• Atitikimas standartams: MIL-STD-348A/304, IEC 61169-16

Kodėl verta rinktis

IP68 apsaugos klasė garantuoja patikimą signalo perdavimą net dulkėtoje ar trumpam panardintoje aplinkoje. Auksuoti centriniai kontaktai ir PTFE izoliatorius užtikrina mažus nuostolius ir stabilų veikimą visame dažnių diapazone.

Idealiausi naudojimo atvejai

• RF bandymų stendai ir laboratorinės įrangos sąrankos
• Lauko antenų signalo praėjimai
• Pramoninė įranga su hermetiškais korpusais
• Karinės ir aviacinės ryšių sistemos

Gera žinoti

Bulkhead konstrukcija leidžia adapterį patikimai pritvirtinti iš vienos pusės, todėl montavimas ankštose vietose tampa paprastesnis. Jis suderinamas su visais standartiniais N tipo kištukais pagal MIL-STD-348.

Patarimas: montuodami adapterį per sienelę, būtinai naudokite tinkamo dydžio tarpinę ir veržlę, kad būtų pasiektas IP68 sandarumas. Periodiškai patikrinkite, ar flanšo varžtai nėra atsilaisvinę, ypač vibracijos sąlygomis.
