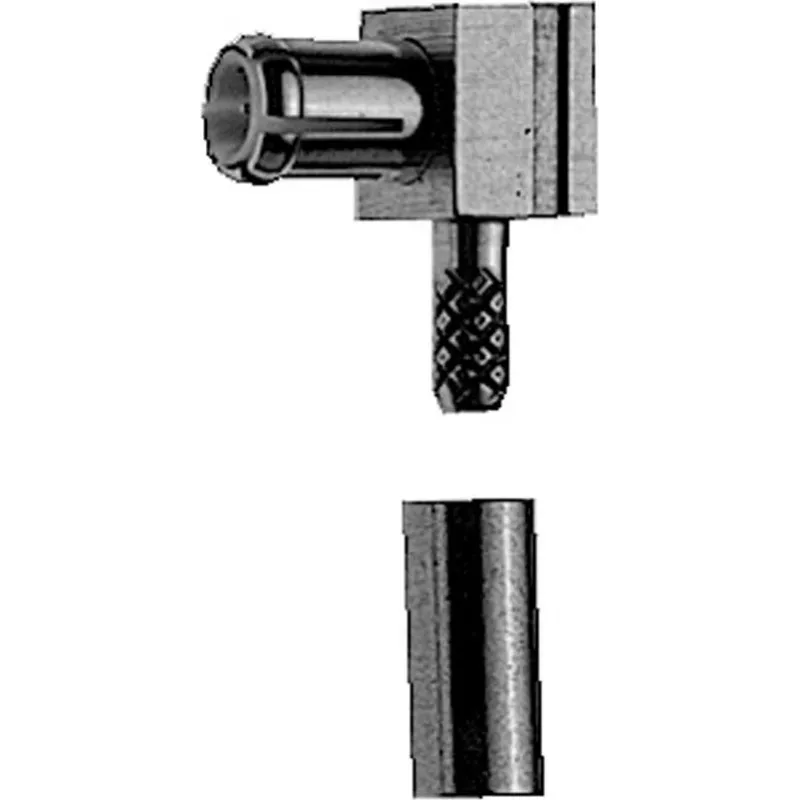

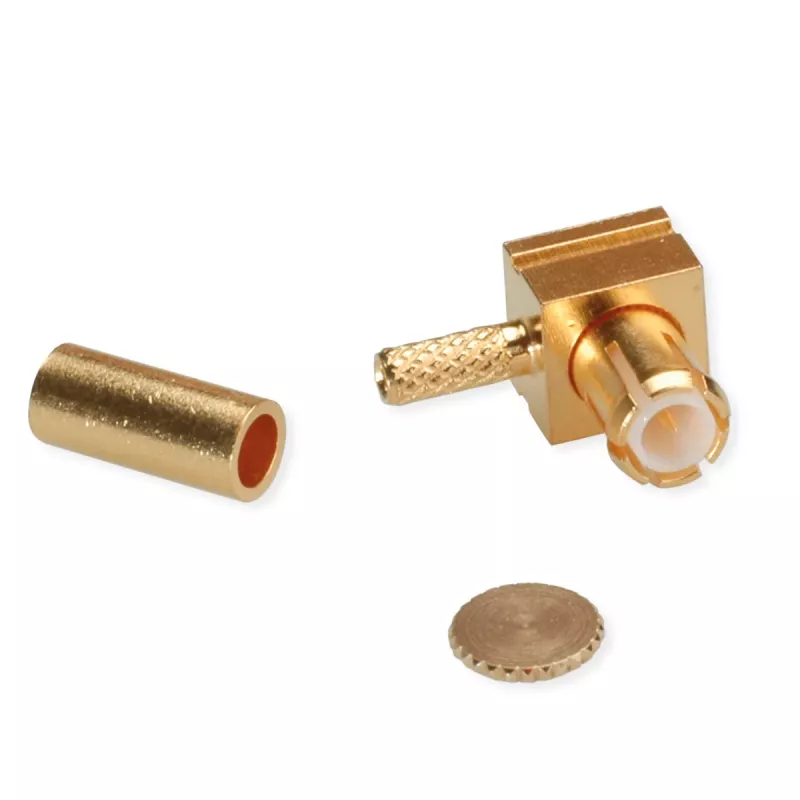

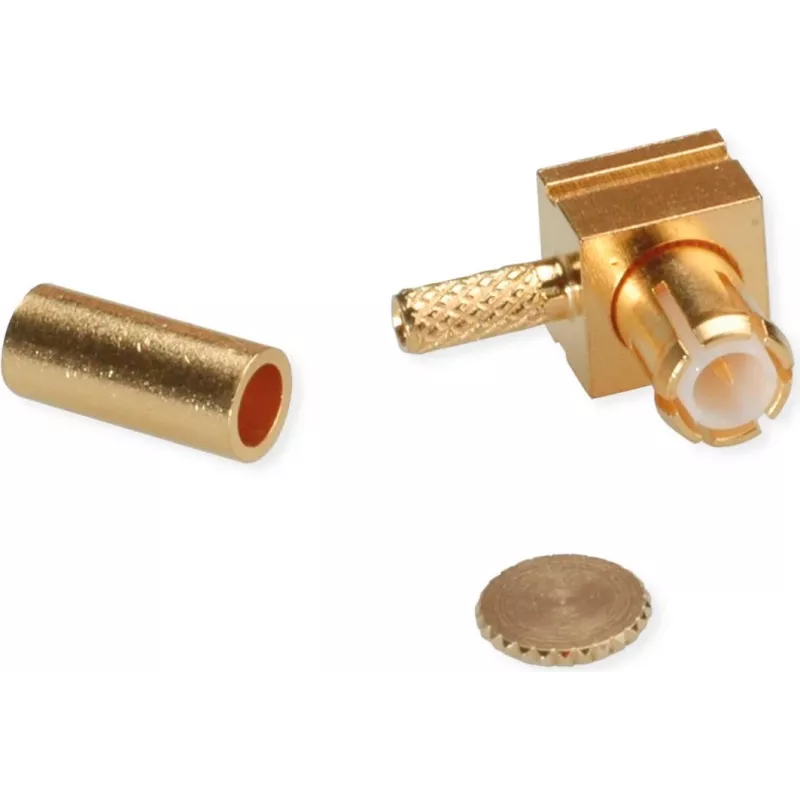

Telegärtner MCX stačiu kampu crimp kištukas RG-178 B/U kabeliui, auksuoti, 5 vnt. (J01270A0201)

Telegärtner MCX stačiu kampu crimp kištukas – tai profesionalus 50 omų jungties sprendimas, skirtas RG-178 B/U koaksialiniam kabeliui. Auksuoti kontaktai ir korpusas užtikrina mažą kontaktinę varžą bei ilgaamžiškumą net ir reikliose RF sistemose.

Kodėl verta rinktis

• Stačiu kampu konstrukcija leidžia taupyti vietą ankštuose įrenginiuose
• Auksuotas korpusas ir centrinis kontaktas – patikimas signalo perdavimas
• Crimp tvirtinimas – greitas ir patvarus montavimas be litavimo
• Veikia iki 6 GHz dažnių, tinka įvairioms RF aplikacijoms
• 5 vienetų pakuotė – patogu techniniams specialistams

Techninė specifikacija

• Jungčių serija: MCX
• Lytis: kištukas (vyriškas)
• Korpuso orientacija: stačiu kampu
• Kabelio tvirtinimo būdas: crimp
• Impedansas: 50 omų
• Suderinamas kabelis: RG-178 B/U
• Kabelių grupė: G03
• Dažnių diapazonas: DC – 6 GHz
• Kontaktų danga: auksas
• Korpuso danga: auksas
• Izoliatorius: PTFE
• Įtampa: 335 Veff
• Dielektrinė atsparumas įtampai: 750 Veff
• VSWR (maks.): 1,3 @ 6 GHz
• Ilgaamžiškumas: 500 sujungimų ciklų
• Darbinė temperatūra: -55 °C iki +155 °C
• Pakuotės kiekis: 5 vnt.

Kam tinka

Šis kištukas skirtas RF inžinieriams, telekomunikacijų technikams ir elektronikos specialistams, kurie vertina stabilų ryšį ir ilgą tarnavimo laiką. Jis puikiai tinka naudoti matavimo prietaisuose, belaidžio ryšio moduliuose, antenų sistemose ir kituose įrenginiuose, kur reikalingas patikimas 50 omų sujungimas.

Kaip naudoti

Nuimkite išorinę RG-178 B/U kabelio izoliaciją, atidengdami centrinį laidininką ir ekranavimo pynę. Užmaukite crimp įvorę ant kabelio, įstatykite centrinį laidininką į kištuko kontaktą ir užspauskite crimp įrankiu. Patikrinkite, ar jungtis tvirtai laikosi, ir prijunkite prie MCX lizdo. Dėl stačiu kampu korpuso galite išvengti kabelio lenkimo mažose erdvėse.

Patarimas: naudokite tinkamo dydžio crimp įrankį, kad užtikrintumėte patikimą sujungimą. Periodiškai apžiūrėkite kontaktus – aukso danga atspari korozijai, tačiau mechaninis pažeidimas gali pabloginti signalo kokybę. Sandėliuokite sausose patalpose, kad išvengtumėte drėgmės poveikio.
