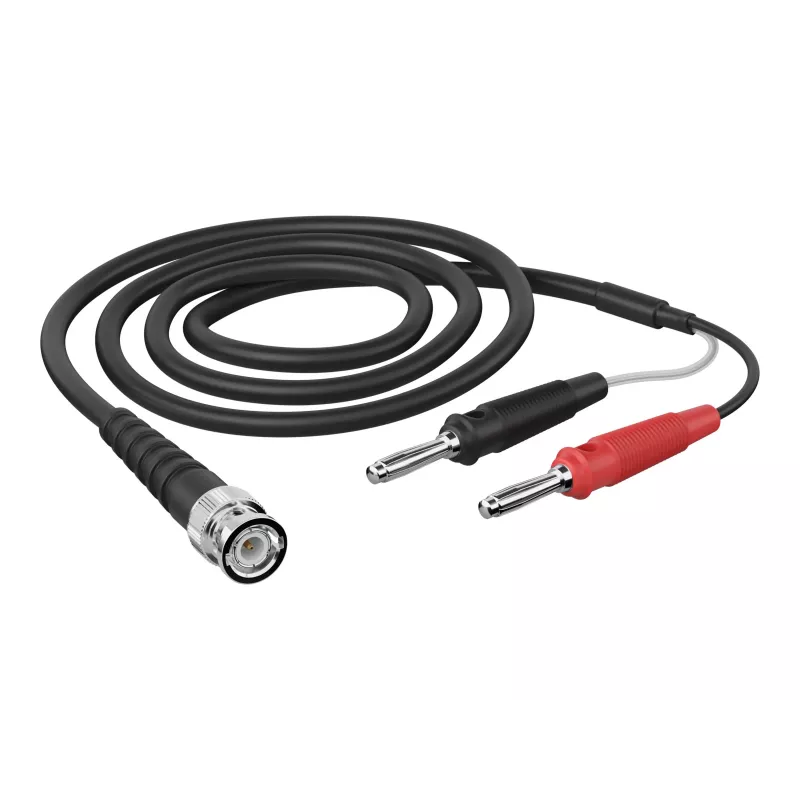

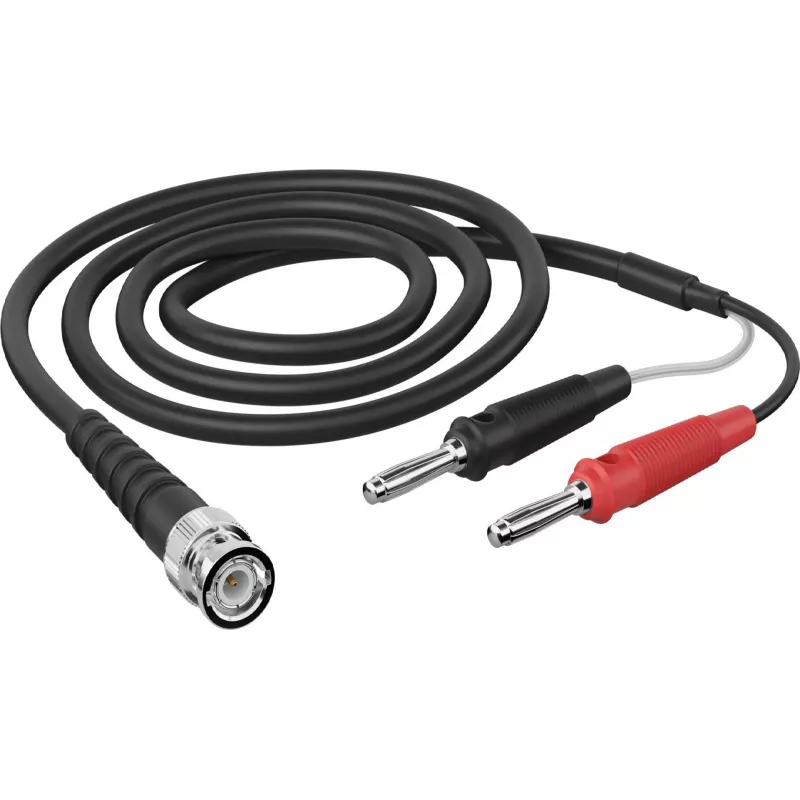

Telegärtner L00010A1845 1 m BNC į dvigubus banana kištukus koaksialinis matavimo laidas, juodas

Netinkamas matavimo laidas gali sugadinti visą matavimą: signalas silpnėja, atsiranda trikdžiai, o rezultatai tampa nepatikimi. Telegärtner L00010A1845 sujungia BNC kištuką su dvigubais 4 mm banana kištukais viename 1 m ilgio koaksialiniame laide, todėl oscilografą ar signalo generatorių galima tiesiogiai prijungti prie standartinių 4 mm matavimo lizdų. 50 omų varža išlaiko signalo vientisumą aukšto dažnio matavimuose, o pintas ekranas slopina išorinius trikdžius.

Privalumai profesionalams

• BNC kištukas (male) ir dvigubi 4 mm banana kištukai (raudonas ir juodas) – vienas laidas dviem sujungimo tipams
• 50 omų varža užtikrina tikslų signalo perdavimą
• 1 m ilgis – pakankamas pasiekiamumas be perteklinio kabelių raizginio
• Pintas ekranas mažina elektromagnetinius trikdžius
• Nikeliuoti kontaktai – patikimas ir ilgaamžis sujungimas

Kam skirtas

Šis laidas skirtas testavimo ir matavimo aplinkoms, kuriose BNC jungtimi aprūpintą prietaisą reikia sujungti su banana tipo įėjimais. Raudonas ir juodas banana kištukai leidžia lengvai atskirti signalą nuo įžeminimo, o 1 m ilgis suteikia lankstumo darbo vietoje. Tinka inžinieriams, technikams ir laboratorijų darbuotojams, naudojantiems oscilografus, signalų generatorius ar kitą matavimo įrangą.

Techninės specifikacijos

• Kabelio tipas: koaksialinis matavimo laidas
• Jungtis A: BNC kištukas (male)
• Jungtis B: dvigubi 4 mm banana kištukai (male)
• Kabelio ilgis: 1 m
• Varža: 50 omų
• Izoliacijos medžiaga: PVC
• Laidininko medžiaga: varis
• Ekranavimas: pintas
• Kabelio spalva: juoda
• Banana kištukų spalvos: raudona, juoda
• Įtampos vertė: 500 V CAT II
• Srovės vertė: 2,5 A
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Dielektriko medžiaga: PE
• Kontaktų danga: nikelis

Naudojimo patarimai

Prieš kiekvieną matavimą patikrinkite, ar BNC jungtis tvirtai užsifiksavo – tai užtikrins stabilų kontaktą. Laikydami laidą vengti staigių lenkimų ties jungtimis, kad būtų išsaugotas ekranavimo vientisumas. Sandėliuokite atskirai nuo aštrių daiktų, kad nepažeistumėte PVC izoliacijos.
