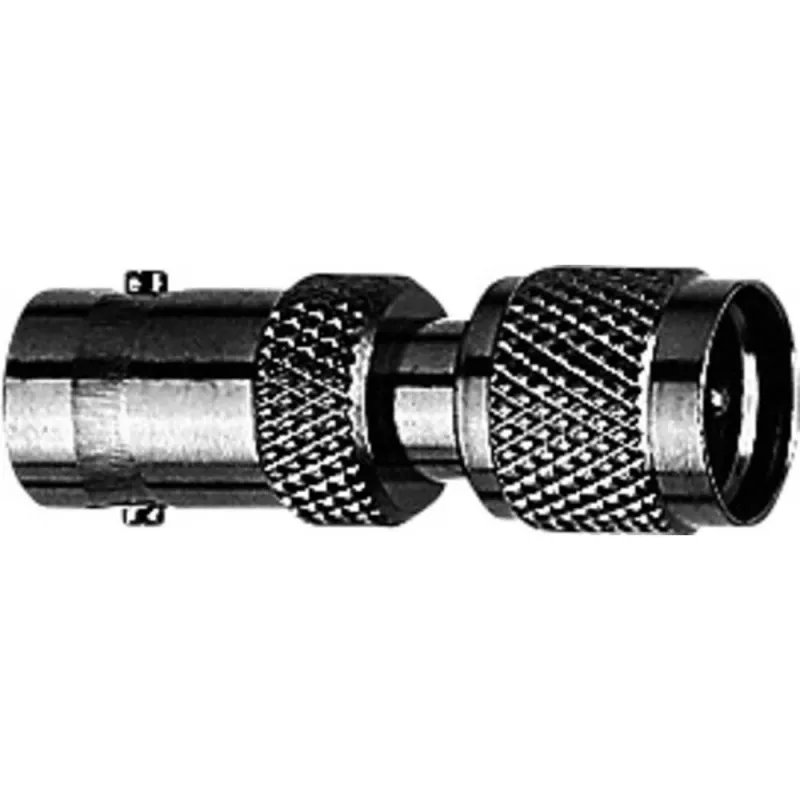

Telegärtner koaksialinis adapteris BNC moteriškas į Mini-UHF vyriškas J01008F0072

Kai reikia sujungti BNC ir Mini-UHF sąsajas, dažnai tenka rinktis kompromisinius sprendimus arba naudoti kelis tarpinius elementus. Telegärtner J01008F0072 adapteris išsprendžia šią problemą vienu tiesiu perėjimu, užtikrindamas 50 Ω varžą ir stabilų signalą nuo DC iki 1 GHz. Profesionalams, dirbantiems su RF įranga, tai reiškia mažiau jungčių, mažiau signalo nuostolių ir patikimesnį ryšį.

Privalumai, svarbūs Jūsų darbui

• Tiesioginis BNC moteriškos jungties ir Mini-UHF vyriško kištuko sujungimas – nereikia papildomų adapterių.
• 50 Ω varža ir VSWR ≤ 1,2 esant 1 GHz užtikrina aukštą signalo kokybę.
• Nikeliuotas žalvarinis korpusas ir auksuoti centriniai kontaktai atsparūs korozijai, išlaiko mažą kontaktinę varžą net po daugkartinio jungimo.
• PTFE izoliacija ir 1,5 kVeff dielektrinė atsparuma – saugus naudojimas net ir reikliose aplinkose.
• Darbinė temperatūra nuo -40 °C iki +85 °C – tinka tiek laboratorijose, tiek lauko sąlygose.

Kam skirtas

Šis adapteris skirtas RF inžinieriams, technikams ir įmonėms, kurios naudoja BNC ir Mini-UHF sujungimus testavimo stenduose, antenų sistemose, ryšio įrangoje ar matavimo prietaisuose. Jis pravers tiems, kam svarbus ilgaamžiškumas ir stabilūs parametrai – adapteris atlaiko ≥ 500 sujungimo ciklų.

Pagrindinės specifikacijos

• 1 jungtis: BNC moteriška (lizdas)
• 2 jungtis: Mini-UHF vyriška (kištukas)
• Varža: 50 Ω
• Dažnių juosta: DC–1 GHz
• VSWR: ≤ 1,2 esant 1 GHz
• Korpusas: žalvaris, nikeliuotas
• Centriniai kontaktai: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimo ciklai: ≥ 500
• Dielektrinė atsparuma: 1,5 kVeff (50 Hz)
• Darbinė įtampa: 500 Veff (50 Hz)
• Izoliacijos varža: ≥ 5 GΩ

Kaip naudoti

Adapteris sujungiamas tiesiogiai: BNC lizdas jungiamas prie BNC kištuko, o Mini-UHF kištukas – prie Mini-UHF lizdo. Dėl kompaktiškos konstrukcijos jis lengvai telpa net ir tankiai sukomplektuotuose įrenginiuose. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir nėra pažeistos – tai padės išlaikyti optimalius RF parametrus.

Techninė pastaba

BNC jungtis yra fiksuojama pasukamuoju užraktu (bayonet), todėl nejunkite jos jėga – užtenka pasukti iki fiksacijos. Mini-UHF jungtis yra srieginė, ją priveržkite ranka, vengdami per didelio sukimo momento. Reguliariai tikrinkite kontaktų švarumą – net ir auksuoti kontaktai laikui bėgant gali apsinešti, o tai padidina VSWR.
