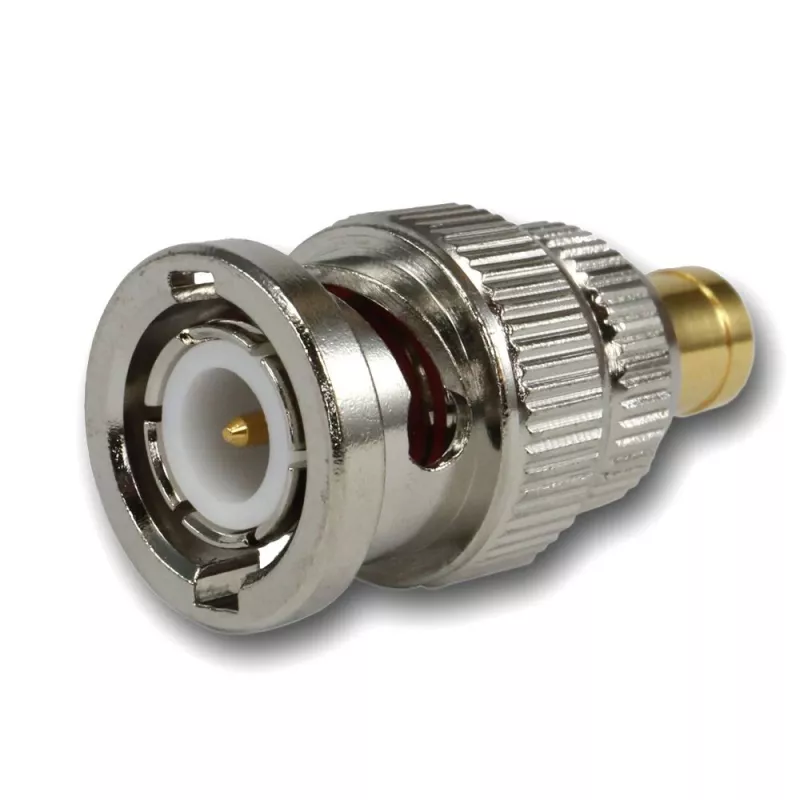

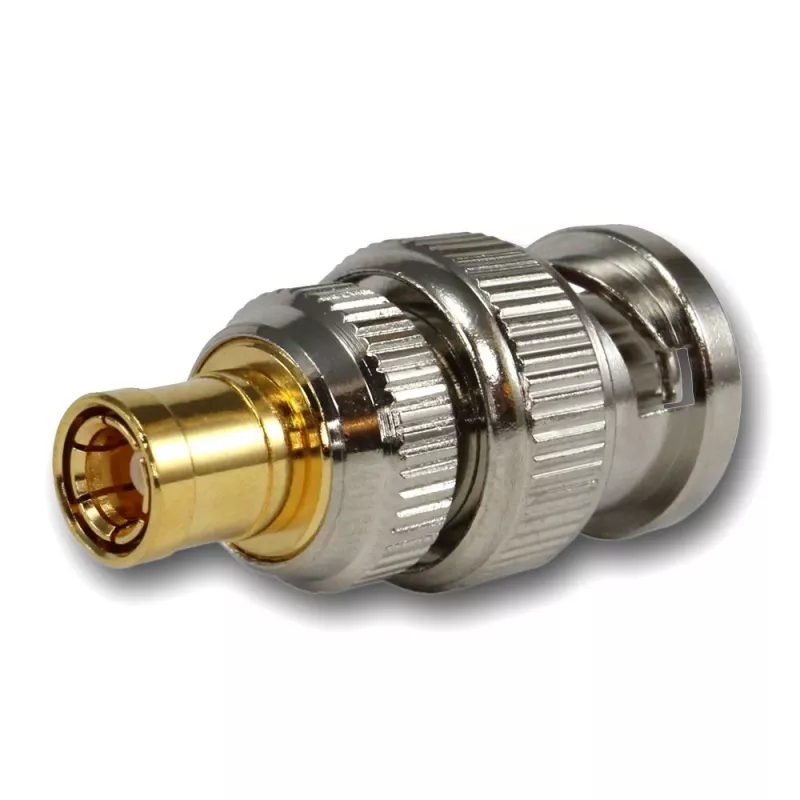

TELEGÄRTNER koaksialinis adapteris BNC male į SMB female, 50 omų, tiesus, nikeliuotas žalvaris J01008F0030

TELEGÄRTNER J01008F0030 – tai preciziškas 50 omų koaksialinis adapteris, skirtas sujungti BNC male ir SMB female sąsajas. Jis užtikrina patikimą signalo perdavimą nuo nuolatinės srovės iki 4 GHz dažnio, todėl tinka profesionaliems RF montavimams, bandymų stendams ir įrangos integracijai.

Kodėl verta rinktis

• Tiesioginis BNC male – SMB female sujungimas be papildomų kabelių.
• 50 Ω varža atitinka standartinę RF ir ryšių įrangą.
• Tiesi konstrukcija leidžia lengvai įmontuoti linijoje.
• Nikeliuotas žalvaris užtikrina ilgaamžiškumą ir atsparumą korozijai.
• Auksuoti kontaktai mažina kontaktinę varžą ir užtikrina stabilų signalą.
• PTFE izoliatorius išlaiko parametrus plačiame temperatūrų diapazone.

Techninė specifikacija

• 1 jungtis: BNC male (kištukas su bajoneto fiksavimu)
• 2 jungtis: SMB female (lizdas)
• Varža: 50 Ω
• Dažnių diapazonas: nuo nuolatinės srovės iki 4 GHz
• VSWR: ≤ 1,3:1
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris / berilio bronza, auksuota
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C

Kam tinka

RF technikams, tinklo inžinieriams ir elektronikos entuziastams, dirbantiems su 50 omų sistemomis. Adapteris pravers derinant antenų kabelius, testuojant įrangą ar jungiant skirtingų tipų koaksialines sąsajas.

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abi jungtys švarios ir tinkamai sulygiuotos. BNC jungtis sujunkite su atitinkamu lizdu ir užfiksuokite pasukdami bajoneto mechanizmą iki galo. SMB lizdą naudokite su SMB kištuku. Venkite per didelio lenkimo ir neviršykite nurodyto dažnių diapazono.

Patarimas: reguliariai valykite kontaktus izopropilo alkoholiu, kad išlaikytumėte mažą varžą ir stabilų signalą. Sandėliuokite sausoje vietoje, apsaugotoje nuo mechaninių pažeidimų.
