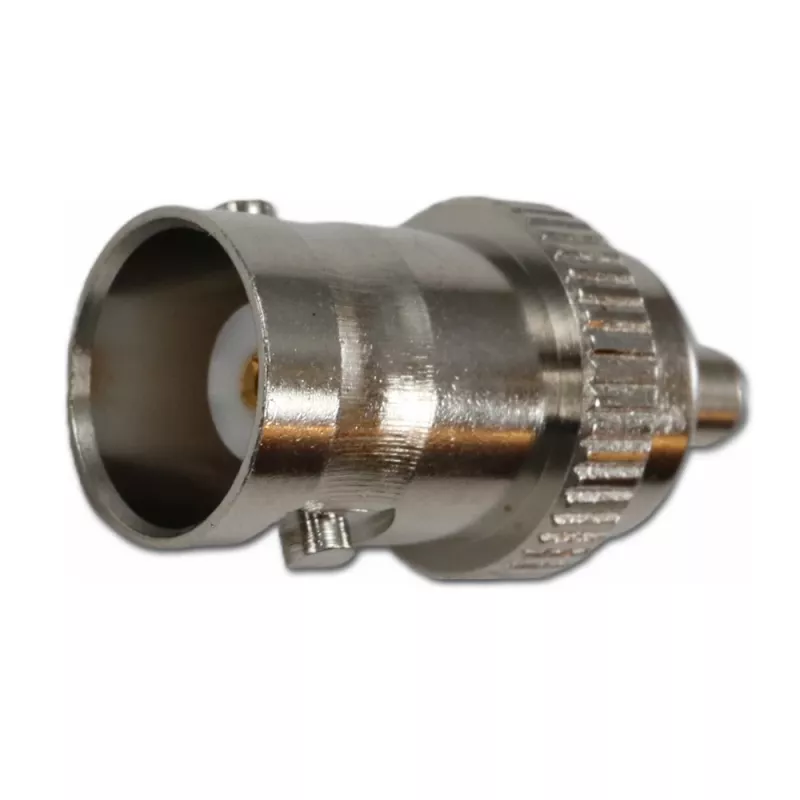

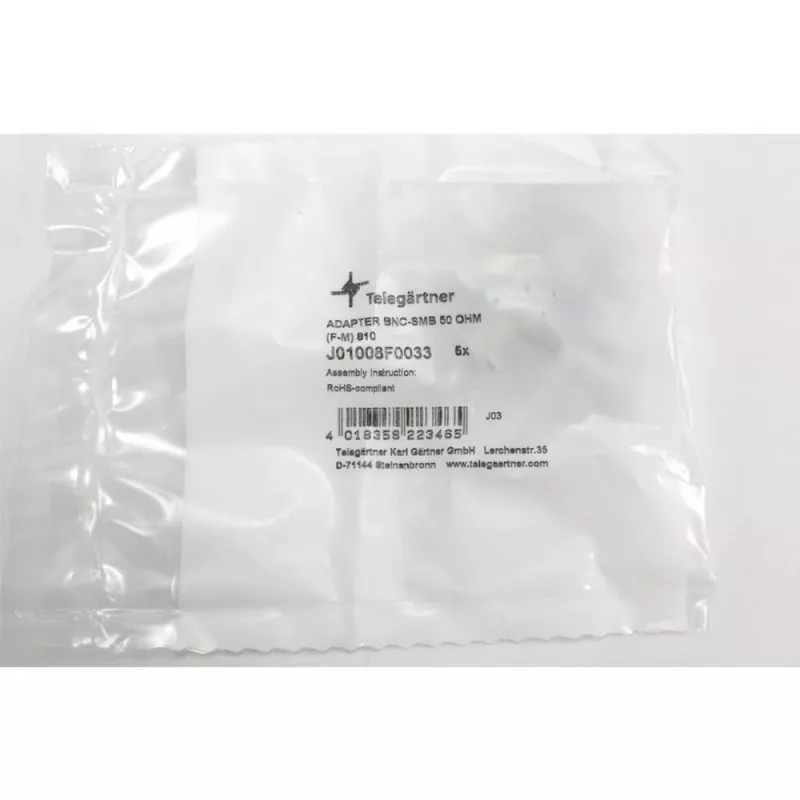

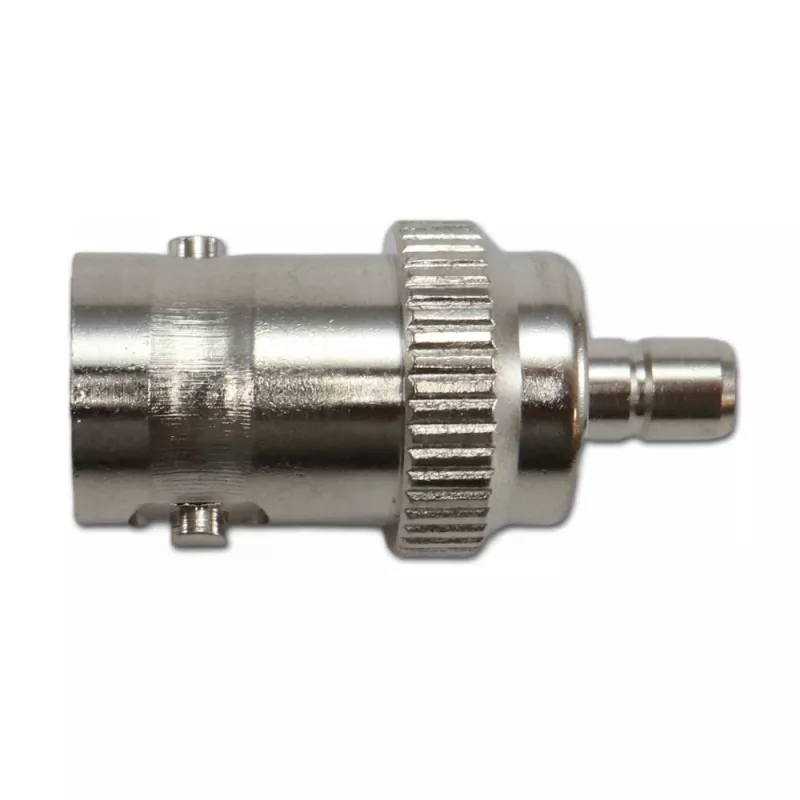

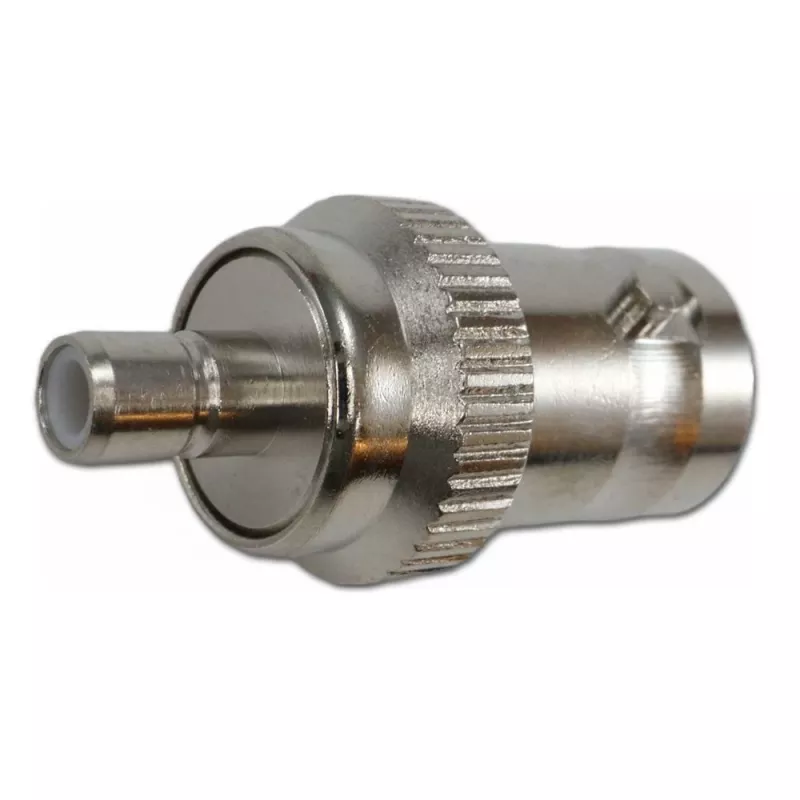

Telegärtner koaksialinis adapteris BNC lizdas į SMB kištuką, 50 omų, tiesus J01008F0033

Kai reikia sujungti BNC ir SMB sąsajas, šis Telegärtner adapteris leidžia tai padaryti vienu kompaktišku elementu – be papildomų kabelių ir nereikalingų perėjimų. Tiesi konstrukcija ir 50 omų varža užtikrina patikimą signalo perdavimą RF sistemose iki 4 GHz, o auksu padengti berilio bronzos centriniai kontaktai ir nikeliuotas žalvarinis korpusas išlaiko stabilumą ilgą laiką.

Kodėl verta rinktis

• BNC lizdas (female) ir SMB kištukas (male) viename adapteryje
• 50 omų varža, VSWR ≤ 1,25 nuo DC iki 4 GHz
• Auksu padengtas centrinis kontaktas, nikeliuotas žalvarinis korpusas
• PTFE izoliatorius stabilioms elektrinėms charakteristikoms
• Darbinė temperatūra nuo -40 °C iki +85 °C

Kasdienis naudojimas

Kompaktiškas dizainas leidžia lengvai prijungti net ankštose vietose, o tvirta konstrukcija atlaiko bent 500 sujungimų ciklų. Adapteris tinka bandymų stendams, RF moduliams ir ryšių sistemoms, kai reikia BNC–SMB perėjimo be papildomų kabelių.

Techninės specifikacijos

• 1 jungtis: BNC lizdas (female)
• 2 jungtis: SMB kištukas (male)
• Varža: 50 omų
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,25
• Dielektrinė atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: berilio bronza, auksuota
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500

Pastaba

Tikslus adapteris, išlaikantis signalo vientisumą tarp BNC ir SMB sąsajų – idealus profesionaliam RF naudojimui.
