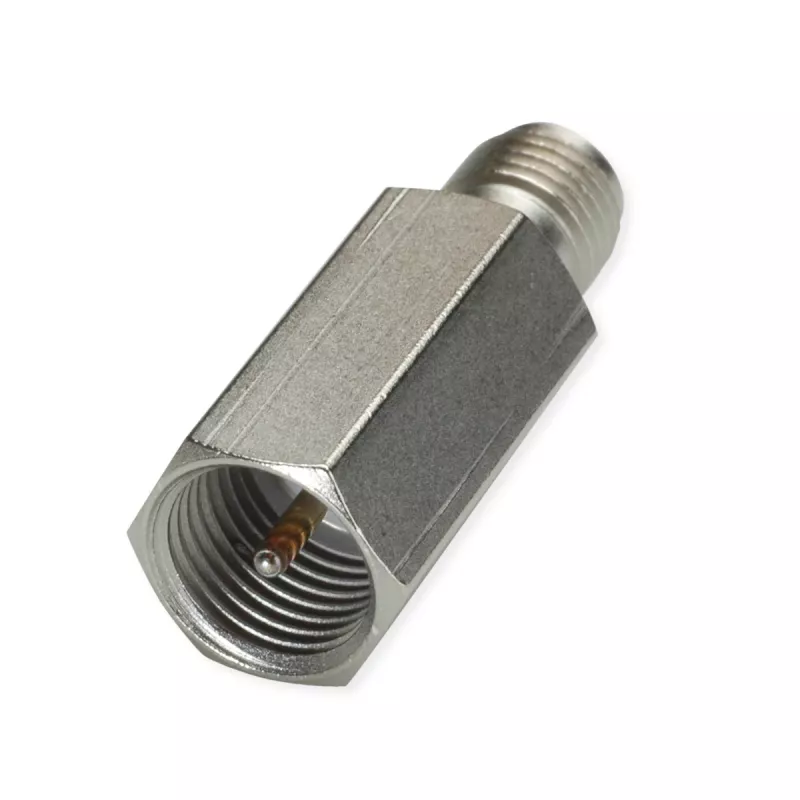

Telegärtner J01703A0000 FME kištukas į SMA lizdą RF koaksialinis adapteris, 50 omų, DC-3 GHz, juodas

RF sistemose netinkami jungčių tipai dažnai verčia keisti brangius kabelius arba naudoti nepatikimus improvizuotus sujungimus. Telegärtner J01703A0000 adapteris išsprendžia šią problemą užtikrindamas tikslų perėjimą tarp FME kištuko ir SMA lizdo, išlaikydamas stabilų 50 omų ryšį be signalo iškraipymų.

Kam skirta

RF technikams, radijo mėgėjams ir sistemų integratoriams, kuriems reikia sujungti FME kabelius su SMA įranga antenose, testavimo stenduose ar ryšių sistemose.

Pagrindinės savybės

• Konvertuoja FME kištuką į SMA lizdą tiesioje linijoje
• 50 omų varža, suderinta RF taikymams iki 3 GHz
• Žemas VSWR 1,5:1 esant 3 GHz, užtikrinantis minimalų signalo atspindį
• Nikeliuotas žalvarinis korpusas su auksuotais centriniais kontaktais – atsparumas korozijai ir patikimas laidumas
• PTFE izoliacija užtikrina stabilų dielektrinį veikimą
• Laisvai kabantis dizainas lanksčiam kabelio montavimui
• Darbinė temperatūra nuo -40°C iki +85°C

Specifikacijos

• 1 jungtis: FME kištukas (vyriškas)
• 2 jungtis: SMA lizdas (moteriškas)
• Varža: 50 Ω
• Dažnių diapazonas: DC–3 GHz
• VSWR: 1,5:1 maks. esant 3 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliacija: PTFE
• Dielektrinė atsparumas įtampai: 1000 V RMS
• Sujungimų ciklai: 500
• Darbinė temperatūra: -40°C iki +85°C
• Atitinka RoHS

Naudojimas

Adapteris yra tiesioginio sujungimo tipo – viename gale prijungiamas FME kištukas, kitame – SMA lizdas. Dėl laisvai kabančio dizaino jis tinka lanksčioms kabelių instaliacijoms. Rekomenduojama naudoti tik nurodytame dažnių diapazone.

Patarimas: prieš sujungdami įsitikinkite, kad jungtys švarios ir tinkamai priveržtos. Venkite viršyti 3 GHz dažnio, kad išlaikytumėte signalo vientisumą. Periodiškai tikrinkite, ar kontaktai neoksidavę – tai prailgins adapterio tarnavimo laiką.
