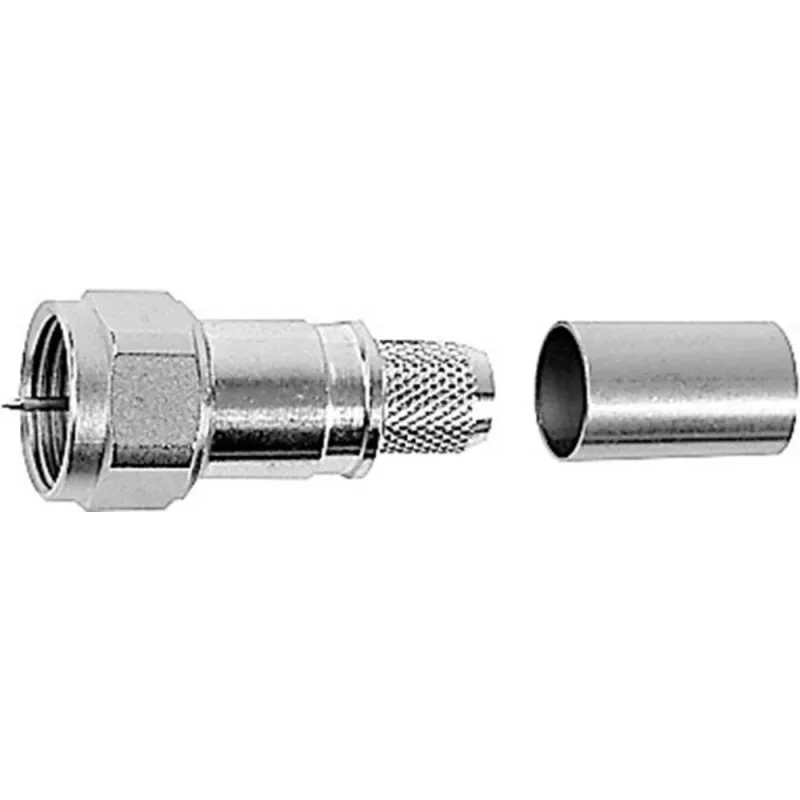

Telegärtner J01600A0009 F kištukas, tiesus, 75 omų, crimp/screw, nikeliuotas žalvaris, RG59/RG6

Telegärtner J01600A0009 F kištukas yra tiesus, 75 omų varžos jungtis, sukurta patikimam koaksialinių kabelių prijungimui. Crimp ir screw tvirtinimo sprendimas užtikrina stabilų kontaktą su RG59 arba RG6 kabeliu, išlaikant signalo kokybę nuo DC iki 1 GHz.

Kam skirta

Palydovinės ir kabelinės televizijos montuotojams, antenų sistemų kūrėjams ir tinklo technikams, kuriems reikia patikimos, vietoje sumontuojamos F jungties plačiajuosčio koaksialinio kabelio linijoms.

Pagrindinės savybės

• Tiesus F kištukas (male) standartinėms 75 omų koaksialinėms sistemoms
• Suderinamas su RG59 ir RG6 kabelių tipais
• Vidinis laidininkas: prisukamas; išorinis: crimp, užtikrinantis tvirtą fiksaciją
• Nikeliuotas žalvarinis korpusas ir vidinis laidininkas atsparūs korozijai
• PTFE izoliatorius išlaiko signalo vientisumą visame dažnių diapazone
• VSWR ≤ 1,2 esant 1 GHz – minimalūs atspindžio nuostoliai
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Specifikacijos

• Jungties tipas: F kištukas (male)
• Konstrukcija: tiesi
• Varža: 75 Ω
• Dažnių diapazonas: DC – 1 GHz
• Kabelių suderinamumas: RG59, RG6
• Montavimo tipas: kabelio montavimas
• Vidinio laidininko tvirtinimas: prisukamas
• Išorinio laidininko tvirtinimas: crimp
• Korpuso medžiaga: žalvaris, nikeliuotas
• Vidinio laidininko medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• VSWR: ≤ 1,2 esant 1 GHz
• Kontaktinė varža (vidinė): ≤ 20 mΩ
• Kontaktinė varža (išorinė): ≤ 5 mΩ
• Izoliacijos varža: ≥ 5 GΩ
• Bandomoji įtampa: 1,5 kVeff / 50 Hz
• Darbinė temperatūra: -40 °C iki +85 °C
• Ilgaamžiškumas: ≥ 500 sujungimų ciklų

Naudojimas

Nuimkite kabelio izoliaciją, užmaukite crimp įvorę, įsukite vidinį laidininką ir užspauskite išorinį ekraną crimp įrankiu. Tinkamai sumontuota jungtis užtikrina patikimą ryšį net ir sudėtingomis sąlygomis.

Patarimas: naudokite RG59/RG6 kabeliui skirtą crimp įrankį, kad išorinis laidininkas būtų sujungtas hermetiškai. Lauko sąlygomis papildomai apsaugokite jungtį nuo drėgmės.
