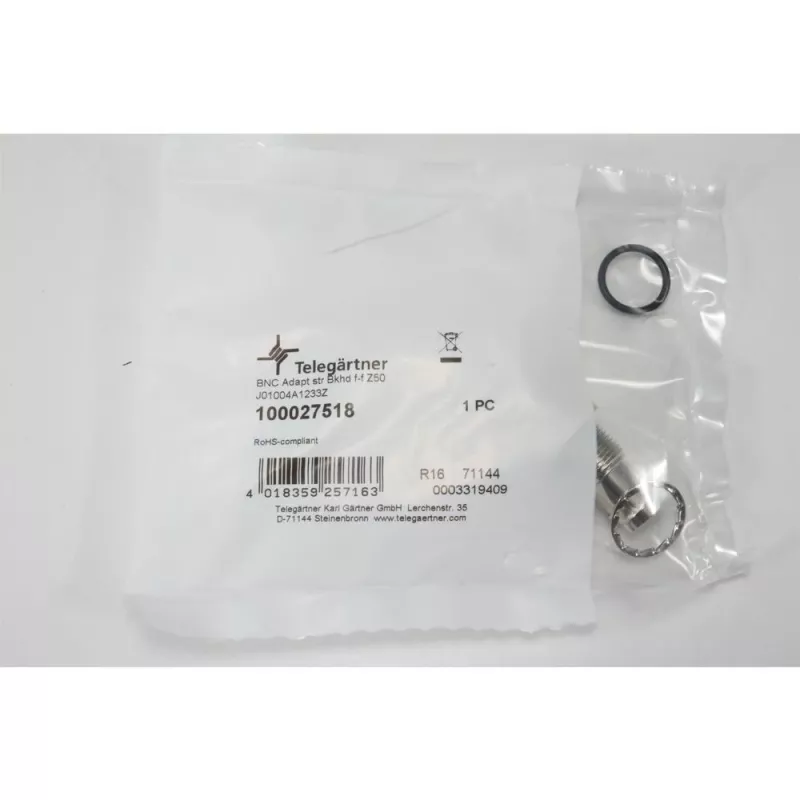

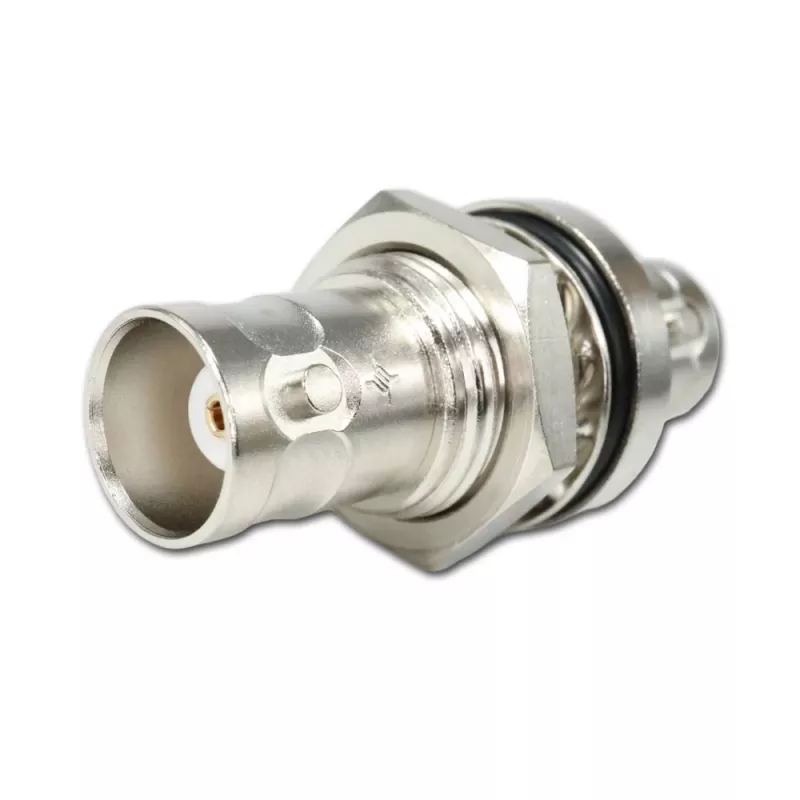

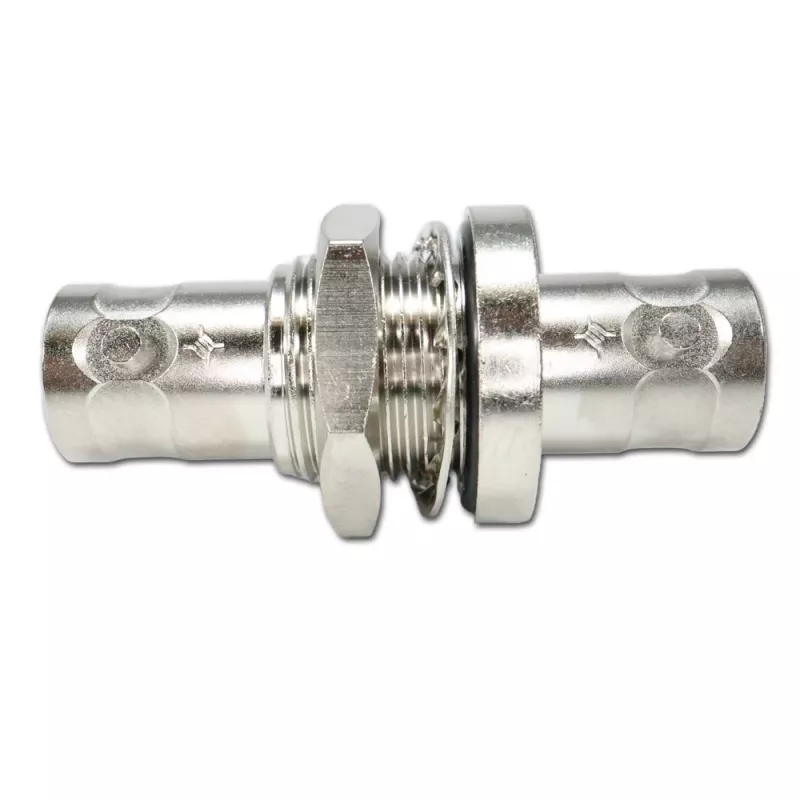

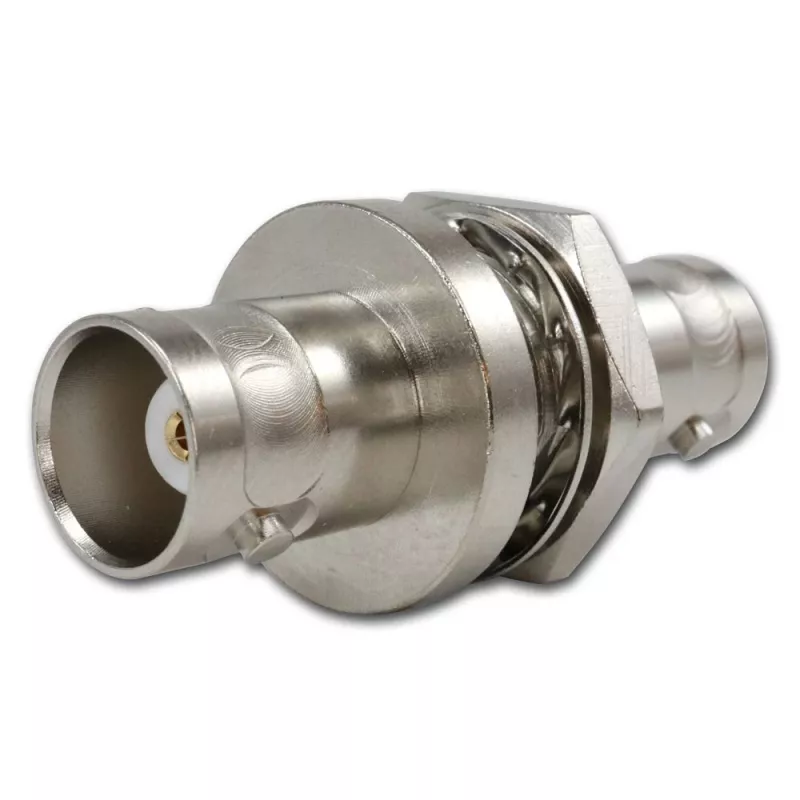

Telegärtner J01004A1233Z BNC kištukas į BNC lizdą adapteris, 75 Ohm, juodas

Profesionalams, kurių kasdienybė – vaizdo signalo grandinės ir RF įranga, reikia jungčių, kurios nepraranda kontakto po šimtų prijungimų. Telegärtner J01004A1233Z yra tiesus BNC kištuko į BNC lizdą adapteris, sukurtas būtent tokiam darbui.

Kodėl verta rinktis šį adapterį

• 75 omų varža – tinkama vaizdo ir transliacijos sistemoms
• Dažnių diapazonas nuo DC iki 1 GHz
• Auksu padengti centrinis ir išorinis kontaktai užtikrina stabilų laidumą
• Juodo chromo padengtas žalvarinis korpusas atlaiko intensyvų naudojimą
• PTFE izoliatorius išlaiko parametrus esant temperatūrai nuo -55 °C iki +155 °C
• Atlaiko 1500 V RMS dielektrinę įtampą
• Izoliacijos varža ≥ 5 GΩ
• Centrinio kontakto varža ≤ 1,5 mΩ, išorinio ≤ 1 mΩ
• Skirta ≥ 500 sujungimo ciklų

Techninė specifikacija

• 1 jungtis: BNC kištukas (male)
• 2 jungtis: BNC lizdas (female)
• Adapterio konstrukcija: tiesi
• Varža: 75 Ω
• Dažnių diapazonas: DC–1 GHz
• Korpuso medžiaga: žalvaris, padengtas juodu chromu
• Kontaktų medžiaga: žalvaris, padengtas auksu
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumo įtampa: 1500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Sujungimo ciklai: ≥ 500
• Darbinė temperatūra: -55 °C iki +155 °C

Kam tinka

Šis adapteris skirtas vaizdo stebėjimo sistemų integratoriams, transliacijos įrangos technikams ir RF laboratorijų specialistams, kuriems reikia patikimai sujungti BNC kištuką su BNC lizdu, neprarandant signalo kokybės. Tinka tiek nuolatinėms instaliacijoms, tiek serviso darbams vietoje.

Kaip naudoti

Adapteris jungiamas tiesiogiai – BNC kištukas sujungiamas su BNC lizdu, o fiksavimas atliekamas pasukant bajonetinį užraktą. Dėl 75 omų varžos jis puikiai tinka vaizdo signalo grandinėse, kur svarbus impedanso suderinimas. Prieš jungdami įsitikinkite, kad kabelio ir įrenginio varža taip pat yra 75 omų.

Patarimas: laikydami atsarginį adapterį serviso komplekte, išvengsite prastovų, kai vietoje reikia greitai pakeisti sujungimą. Bajonetinį užraktą sukite iki aiškaus fiksavimo – taip užtikrinsite stabilų kontaktą ir išvengsite signalo trūkinėjimo.
