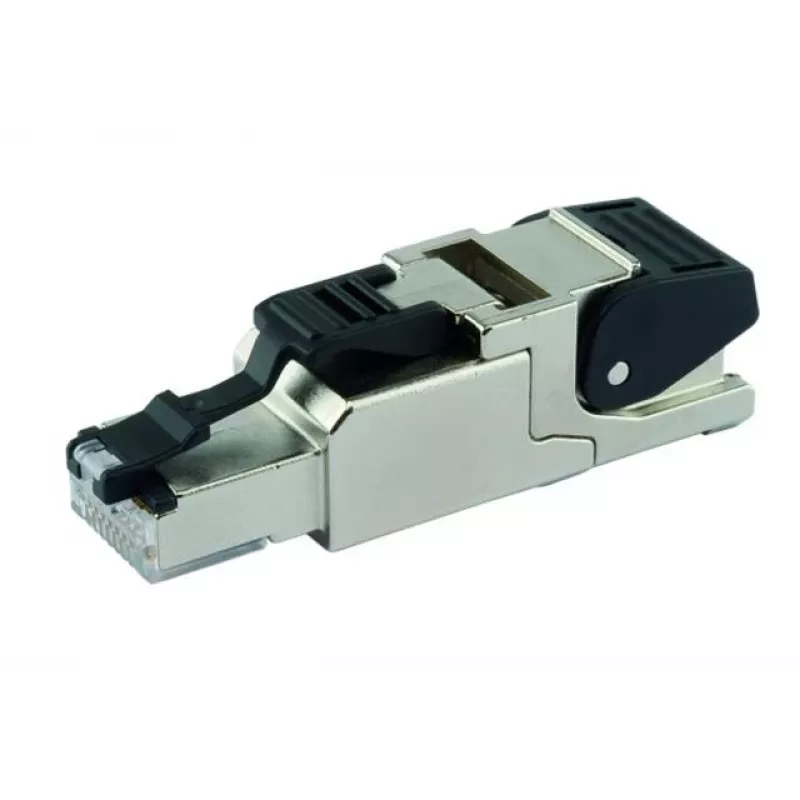

Telegärtner J00026A2113 RJ45 Cat.6A lauko montavimo kištukas, ekranuotas, IP67, nerūdijančio plieno, juodas

Kai tinklo jungtis turi atlaikyti vibraciją, drėgmę ir pakartotinį perterminavimą, standartiniai RJ45 kištukai greitai pasiduoda. Telegärtner J00026A2113 – tai lauko montavimo RJ45 kištukas, skirtas Cat.6A / Class EA kabeliams, su nerūdijančio plieno korpusu ir IDC gnybtų technologija, nereikalaujančia specialių įrankių. Jis užtikrina patikimą ekranuotą IP67 lygio jungtį, kai sujungiamas su atitinkamu lizdu, todėl sprendžia nepatikimų lauko terminavimų problemą atšiauriose aplinkose.

Kam skirtas

Tinklo montuotojams ir techninės priežiūros komandoms, dirbančioms gamyklose, sandėliuose, lauko spintose ar duomenų centruose, kur standartiniai RJ45 kištukai sugenda dėl korozijos, mechaninio poveikio ar sudėtingo kabelio pasiekiamumo. Tinka tiek vientisiesiems, tiek suvytytiesiems laidininkams nuo AWG 22 iki AWG 27, kabelių skersmuo nuo 4,5 mm iki 9,0 mm.

Pagrindinės savybės

• IDC terminavimas be specialių įrankių – nereikia presavimo įrankio
• Ekranuota konstrukcija apsaugo nuo EMI/RFI trukdžių
• Nerūdijančio plieno korpusas su juodu gaubteliu
• IP67 apsauga, kai sujungiama su IP67 lizdu
• Palaiko PoE, PoE+ ir 4PPoE (IEEE 802.3af/at/bt)
• Iki 10 pakartotinų terminavimų

Specifikacijos

• Jungties tipas: RJ45 kištukas
• Kategorija: Cat.6A (ISO/IEC 11801 Class EA)
• Ekranavimas: ekranuotas (FTP/STP)
• Terminavimo metodas: IDC
• Montavimo tipas: lauko montavimo, be įrankių
• Korpuso medžiaga: nerūdijantis plienas
• IP apsaugos klasė: IP67 (kai sujungta su atitinkamu IP67 lizdu)
• Kabelio skersmens diapazonas: 4,5–9,0 mm
• Laidininko storis (vientisasis): AWG 24/1 – AWG 22/1
• Laidininko storis (suvytytasis): AWG 27/7 – AWG 22/7
• Perdavimo dažnis: iki 500 MHz
• PoE palaikymas: PoE, PoE+, 4PPoE (IEEE 802.3af/at/bt)
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 750
• Kontaktų danga: auksas (min. 1,27 µm)
• Kontaktų skaičius: 8P8C
• Spalva: sidabrinis korpusas, juodas gaubtelis
• Atitinka standartus: ISO/IEC 11801, EN 50173, TIA/EIA-568-C.2
• Taikymas: pramoninis Ethernet, duomenų centrai, atšiaurios aplinkos
• Pakartotinis naudojimas: iki 10 terminavimų

Kaip naudoti

Nuimkite kabelio išorinę izoliaciją, įstatykite laidininkus į IDC kontaktus pagal spalvų kodą ir užspauskite korpusą – nereikia lituoti ar specialių įrankių. Dėl nerūdijančio plieno korpuso kištukas atlaiko grubų elgesį, o ekranavimas užtikrina signalo kokybę pramoninėse aplinkose. Prieš užsakydami patikrinkite kabelio skersmenį ir laidininko tipą, kad užtikrintumėte tvirtą sujungimą.

Patarimas: norėdami gauti visą IP67 grandinę, sujunkite šį kištuką su Telegärtner IP67 lizdu. Jei kabelis yra suvytytasis, įsitikinkite, kad jo storis atitinka AWG 27/7–22/7 diapazoną. Montuodami lauke visada naudokite papildomą apsaugą nuo UV spinduliuotės, kad prailgintumėte juodo gaubtelio tarnavimo laiką.
