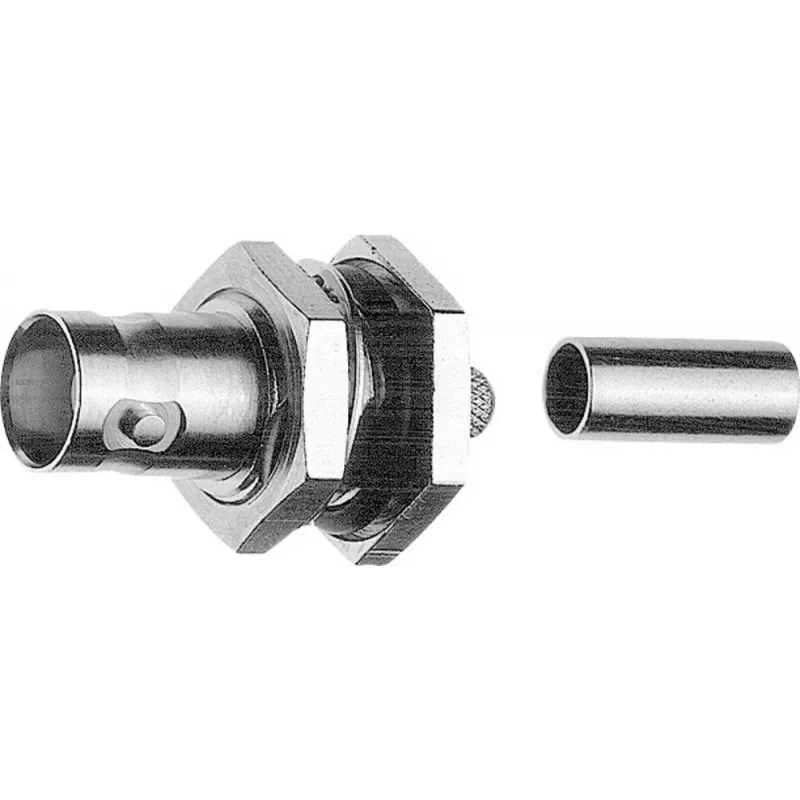

TELEGÄRTNER BNC skydinis lizdas, crimp, 75 Ohm, RG-62 A/U, 5 vnt. (J01003A1260)

Niujorko auksu dengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas – štai kas pirmiausia išduoda, kad šis TELEGÄRTNER BNC skydinis lizdas skirtas ilgam ir stabiliam darbui. Kiekvienas profesionalus RF montuotojas žino, kad būtent jungties kokybė lemia viso signalo kelio patikimumą.

Kodėl verta rinktis šią jungtį

• BNC lizdas (moteriškas) su bajoneto fiksavimu – greitas ir patikimas prijungimas
• Crimp (užspaudimo) montavimas tiek išoriniam, tiek vidiniam laidininkui
• 75 Ohm varža, suderinta su RG-62 A/U koaksialiniu kabeliu
• Dažnių diapazonas nuo DC iki 1 GHz
• PTFE izoliatorius užtikrina signalo vientisumą
• Pakuotėje 5 vnt. – patogu atsargoms ar keliems įrenginiams

Kam tinka

Ši jungtis skirta profesionaliems RF montavimo darbams: vaizdo stebėjimo sistemoms, matavimo įrangai, radijo dažnių laboratorijoms ar bet kuriam projektui, kuriame naudojamas RG-62 A/U kabelis. Tinka tiek įmonėms, kuriančioms nuolatines instaliacijas, tiek techninės priežiūros specialistams, kuriems svarbus kiekvienas sujungimas.

Pagrindinės specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Montavimas: skydinis
• Varža: 75 Ohm
• Jungimas: crimp
• Suderinamas kabelis: RG-62 A/U
• Dažnių diapazonas: DC – 1 GHz
• Įtampa: 500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Kontakto varža (centrinis): ≤ 1,5 mΩ
• Kontakto varža (išorinis): ≤ 1 mΩ
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• Serija: A1206
• Kabelių grupė: Z04

Kaip naudoti

Prieš montuodami įsitikinkite, kad kabelis atitinka RG-62 A/U specifikaciją. Nuimkite išorinę izoliaciją ir ekraną, tada užspauskite centrinį laidininką bei ekraną specialiomis crimp žnyplėmis. Įstatykite jungtį į skydo angą ir pritvirtinkite veržle. Dėl bajoneto fiksavimo prijungimas prie kito BNC jungties yra greitas ir patikimas.

Patarimas: prieš užspausdami visada patikrinkite, ar kabelio matmenys atitinka RG-62 A/U reikalavimus – netinkamas kabelis gali sugadinti jungtį arba pabloginti signalo kokybę. Laikykite jungtis sausose patalpose, kad išvengtumėte korozijos.
