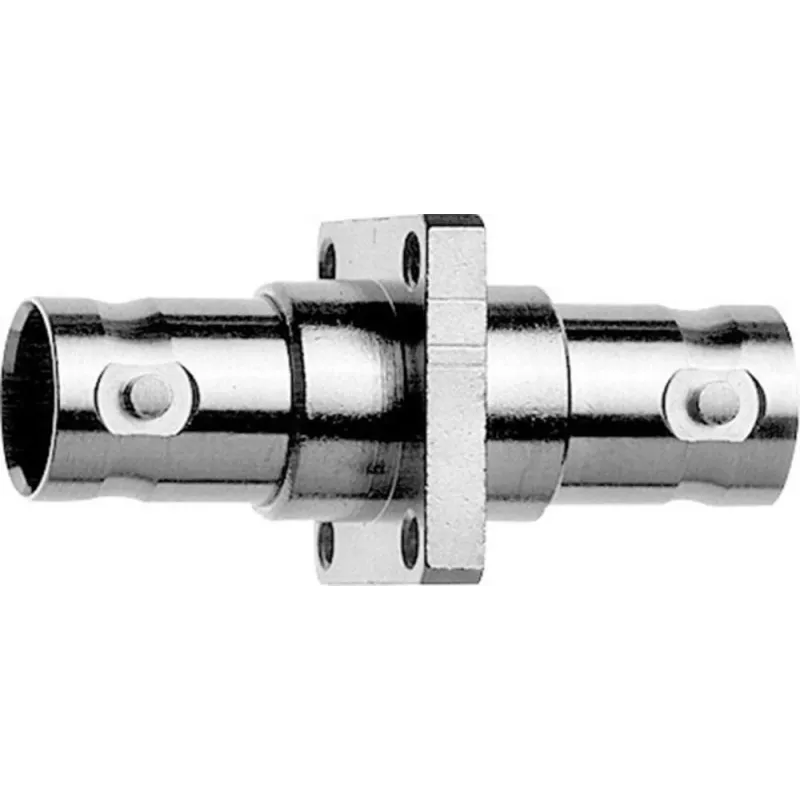

TELEGÄRTNER BNC skydinis adapteris lizdas-lizdas 50 omų J01004A1231

Kai reikia patikimo BNC sujungimo per skydą, šis TELEGÄRTNER adapteris užtikrina stabilų signalą nuo 0 iki 4 GHz. Jo konstrukcija su auksuotais kontaktais ir nikeliuotu žalvario korpusu prailgina įrangos tarnavimo laiką net intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

• Platus dažnių diapazonas: 0–4 GHz
• Mažas VSWR: ≤1,25 esant 1 GHz
• Didelė izoliacijos varža: ≥5 GΩ
• Auksuoti kontaktai užtikrina patikimą signalo perdavimą
• Tvirtas nikeliuoto žalvario korpusas

Techninė specifikacija

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas) – lizdas (moteriškas)
• Varža: 50 omų
• Montavimo tipas: skydinis / panelinis
• Montavimo angos skersmuo: 12,7 mm (0,5 colio)
• Dielektrinė atsparumo įtampa: 1,5 kVeff (50 Hz)
• Kontaktų varža (vidinis): ≤1,0 mΩ
• Kontaktų varža (išorinis): ≤1,5 mΩ
• Korpuso medžiaga: žalvaris (CuZn39Pb3), nikeliuotas
• Kontaktų medžiaga: žalvaris (CuZn39Pb3), auksuotas
• Izoliacijos medžiaga: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C

Kam tinka

Šis adapteris skirtas inžinieriams, technikams ir įmonėms, kuriančioms ar prižiūrinčioms ryšio sistemas, matavimo įrangą ar vaizdo perdavimo sprendimus. Jis idealiai tinka, kai reikia pravesti BNC jungtį per prietaiso skydą, išlaikant signalo kokybę.

Kaip naudoti

Adapteris montuojamas į 12,7 mm skersmens angą prietaiso skydelyje. BNC jungtys sujungiamos pasukamuoju fiksavimo mechanizmu (bayonet), užtikrinančiu greitą ir patikimą sujungimą. Dėl 50 omų varžos jis suderinamas su standartine BNC įranga.

Patarimas: prieš montuodami įsitikinkite, kad skydo anga atitinka 12,7 mm reikalavimą, o jungiamieji kabeliai taip pat yra 50 omų varžos – taip išvengsite signalo atspindžių ir užtikrinsite optimalų perdavimą.
