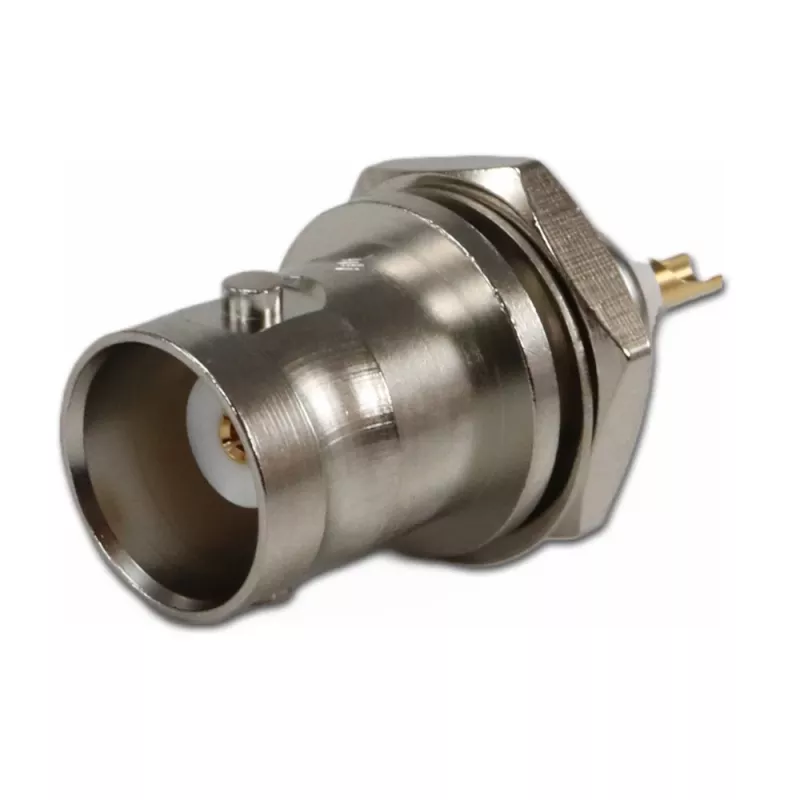

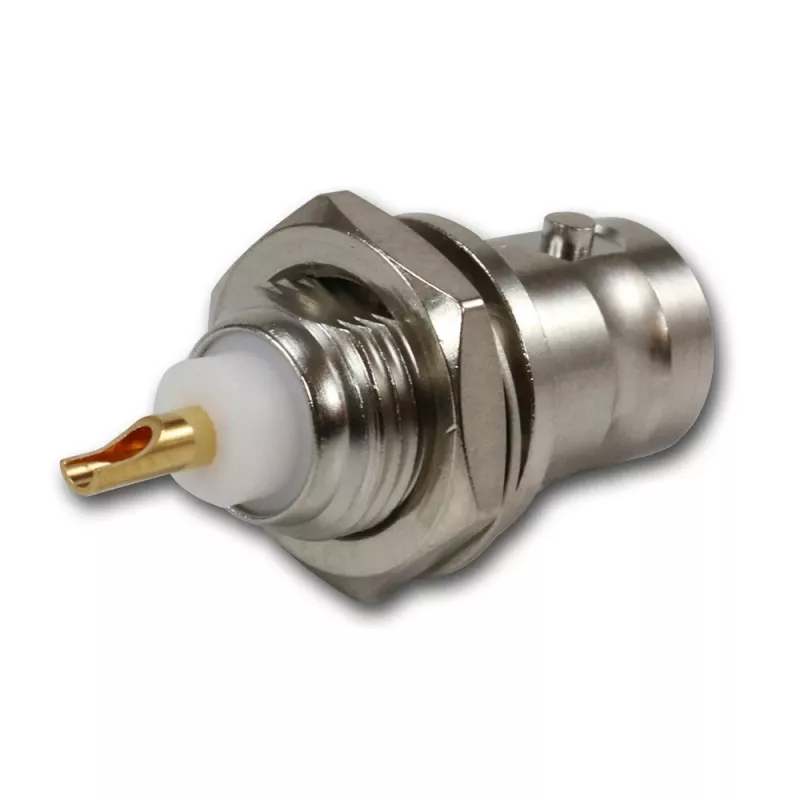

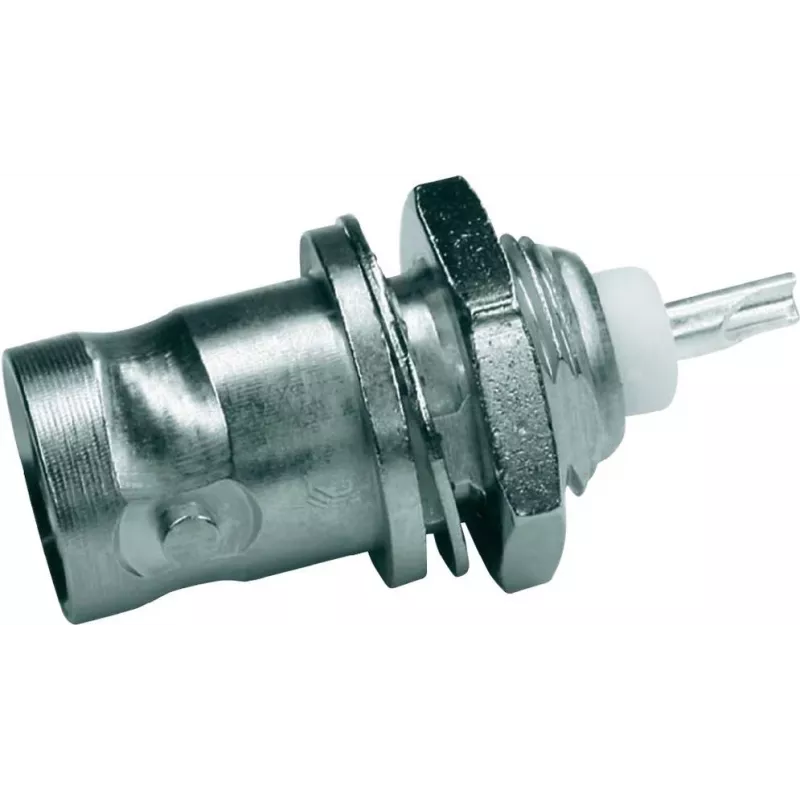

Telegärtner BNC skydinė lizdinė jungtis 50 omų, auksuotu vidiniu laidininku, 4 skylių flanšu, litavimo prijungimu (J01001A0053Z)

Profesionalių RF sistemų montuotojams ir inžinieriams, kuriems reikalingas patikimas signalo perdavimas iki 4 GHz, ši Telegärtner BNC lizdinė jungtis su 4 skylių flanšu užtikrina stabilų ryšį ir ilgaamžiškumą. Auksuotas vidinis laidininkas ir PTFE dielektrikas sumažina signalo nuostolius net ir reikliausiose taikymuose.

Privalumai

• Platus dažnių diapazonas: nuo DC iki 4 GHz
• Žemas VSWR: ≤ 1,3 esant 2 GHz
• Auksuotas vidinis laidininkas užtikrina puikų laidumą ir atsparumą korozijai
• Tvirta skydinė konstrukcija su 4 skylių flanšu
• Didelė izoliacijos varža: ≥ 5 GΩ
• Platus darbinės temperatūros diapazonas: nuo -55 °C iki +155 °C

Techninė specifikacija

• Jungčių serija: BNC
• Varža: 50 omų
• Lytis: lizdinė (moteriška)
• Montavimo tipas: skydinis (4 skylių flanšas)
• Prijungimo būdas: litavimas (vidinis ir išorinis laidininkai)
• Vidinio laidininko danga: auksas
• Išorinio laidininko danga: nikelis
• Vidinio laidininko medžiaga: žalvaris
• Išorinio laidininko medžiaga: žalvaris
• Dielektriko medžiaga: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• VSWR: ≤ 1,3 esant 2 GHz
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktinė varža (vidinė): ≤ 1,5 mΩ
• Kontaktinė varža (išorinė): ≤ 1 mΩ
• Įtampos vertė: 500 V (RMS)
• Temperatūros diapazonas: nuo -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Atitinka standartą: IEC 60169-8
• Maksimalus skydo storis: 3,2 mm

Kam tinka

Ši jungtis skirta montuoti į skydą (pvz., prietaisų korpusą, pultą ar antenos sistemą), kur reikalingas patikimas 50 omų BNC sujungimas. Dėl litavimo prijungimo ji užtikrina nuolatinį ir tvirtą kontaktą, todėl puikiai tinka laboratorinei įrangai, matavimo prietaisams, ryšių sistemoms ir kitiems aukšto dažnio įrenginiams.

Naudojimas

Jungtis tvirtinama prie skydo varžtais per 4 skylių flanšą (maks. skydo storis 3,2 mm). Vidinis ir išorinis laidininkai lituojami prie atitinkamų koaksialinio kabelio laidininkų. Dėl BNC sujungimo mechanizmo (sukamas fiksatorius) užtikrinamas greitas ir patikimas sujungimas su BNC kištuku.

Patarimas: prieš lituodami nuvalykite laidininkų paviršius ir naudokite kokybišką lydmetalį, kad užtikrintumėte mažą kontaktinę varžą. Montuodami atkreipkite dėmesį į tinkamą įžeminimą, ypač aukšto dažnio grandinėse.
