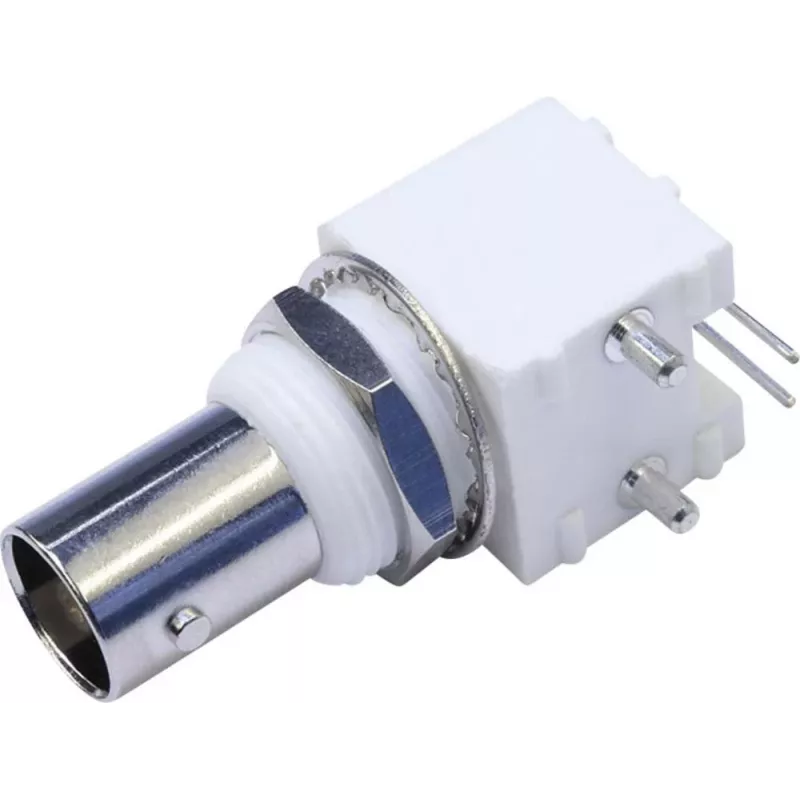

Telegärtner BNC PCB lizdas, 50 Ohm, izoliuotas montavimas, lituojamas kontaktas 90°, Z04/Z34, a=16, b=35 J01001A0038

Su šiuo BNC lizdu 50 omų koaksialinius sujungimus galima tiesiogiai lituoti ant spausdintinės plokštės. Dėl stačiojo (90°) lituojamo kontakto ir izoliuoto montavimo su fiksavimo kaiščiais jungtis tvirtai laikosi plokštėje be papildomų varžtų – tai leidžia taupyti vietą tankiuose išdėstymuose, būdinguose matavimo prietaisams, ryšių moduliams ir pramoniniams valdymo įrenginiams.

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Impedansas: 50 Ohm
• Montavimo tipas: montavimas ant PCB, izoliuotas
• Kontakto prijungimas: lituojamas kontaktas, statusis (90°)
• Montavimo ypatybės: fiksavimo kaiščiai, be tvirtinimo varžtų
• Telegärtner serija/tipas: Z04/Z34
• Matmuo a: 16 mm
• Matmuo b: 35 mm
• Kiekis pakuotėje: 1 vnt.

Kodėl verta rinktis

Telegärtner Z04/Z34 serija sukurta patikimam RF veikimui profesionaliuose sprendimuose. Izoliuotas montavimas atskiria jungties korpusą nuo PCB įžeminimo plokštumos, išvengiant nereikalingų įžeminimo kilpų ir užtikrinant pastovų impedanso suderinimą. Integruoti fiksavimo kaiščiai palengvina surinkimą ir užtikrina patikimą laikymą litavimo bei eksploatacijos metu.

Idealūs naudojimo atvejai

• RF testavimo ir matavimo įranga
• Transliavimo ir vaizdo signalų perdavimas
• Telekomunikacijų infrastruktūra
• Pramoninės valdymo sistemos su koaksialinėmis sąsajomis

Gera žinoti

Statusis lituojamas kontaktas leidžia montuoti plokštę žemu profiliu, taupant vertikalią erdvę. Jungtis tiekiama po vieną vienetą, paruošta rankiniam ar automatiniam litavimui.

Patarimas: prieš lituodami nuvalykite PCB kontaktines aikšteles ir naudokite tinkamą lydmetalį, kad užtikrintumėte patikimą 50 omų impedanso suderinimą. Montuodami atkreipkite dėmesį į fiksavimo kaiščių padėtį – jie turi tvirtai įsistatyti į plokštės angas.
