Telegärtner BNC panelinis lizdas, izoliuotas 75 Ohm, su mėlynais izoliaciniais tarpikliais, Z03 serija J01003D1286

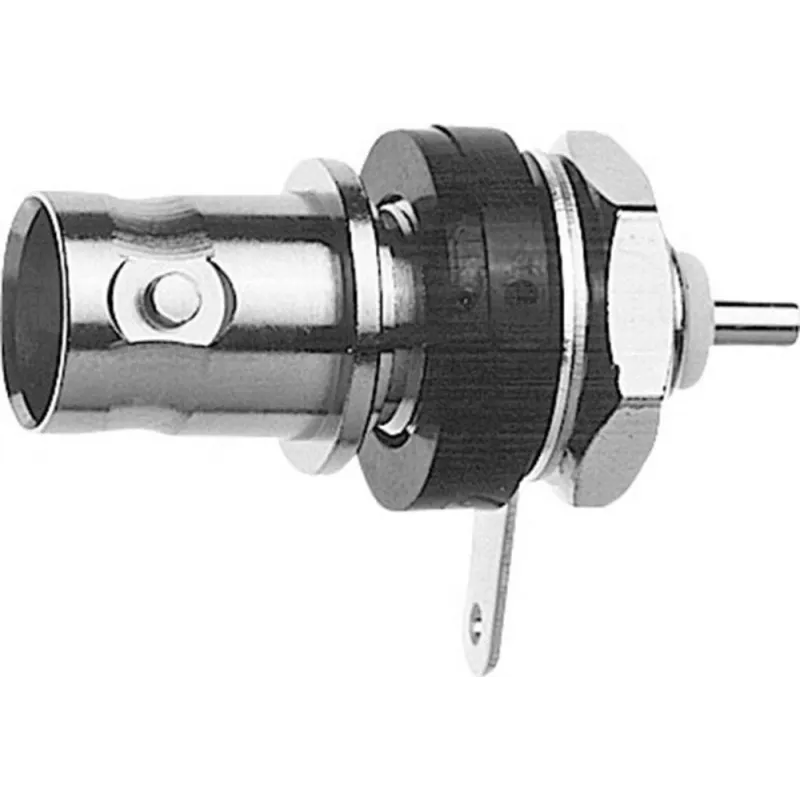

Telegärtner Z03 serijos BNC panelinis lizdas J01003D1286 – tai izoliuotas 75 omų jungtis, skirta profesionaliems vaizdo ir RF sprendimams, kur reikalingas stabilus signalas ir apsauga nuo įžeminimo kilpų. Ši jungtis pasižymi aukšta kokybe: nikeliuotas žalvarinis korpusas, auksuoti berilio vario kontaktai, PTFE dielektrikas.

Privalumai

Izoliuotas tvirtinimas prie panelės užtikrina elektros izoliaciją ir išvengiama įžeminimo kilpų, kurios gali trikdyti signalą. PTFE dielektrikas išlaiko stabilias charakteristikas nuo DC iki 1 GHz. Didelė izoliacijos varža (≥ 5 GΩ) ir maža kontaktų varža (centrinio ≤ 1,5 mΩ, išorinio ≤ 1 mΩ) garantuoja minimalius signalo nuostolius. Jungtis atlaiko bent 500 sujungimų ciklų, todėl tinka dažnam prijungimui.

Kam skirta

• Transliavimo ir profesionaliai vaizdo įrangai
• Telekomunikacijų ir RF sistemoms
• Testavimo ir matavimo įrangai, kur reikalinga 75 omų varža
• Paneliniam montavimui, kai būtina izoliacija

Pagrindinės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas), panelinis
• Varža: 75 Ohm
• Dažnių diapazonas: DC – 1 GHz
• Įtampa: 500 V RMS
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža: centrinio ≤ 1,5 mΩ, išorinio ≤ 1 mΩ
• VSWR: ≤ 1,2 esant 1 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: berilio varis, auksuotas
• Dielektrikas: PTFE
• Izoliaciniai tarpikliai: mėlyni, pridedami
• Serija: Z03

Kaip naudoti

Jungtis montuojama į panelės išpjovą ir tvirtinama veržle. Pridėti mėlyni izoliaciniai tarpikliai dedami tarp jungties korpuso ir panelės, užtikrinant elektros izoliaciją. Prijungus BNC kištuką, jis užsifiksuoja pasukus ketvirtį apsisukimo. Rekomenduojama naudoti su 75 omų koaksialiniu kabeliu, atitinkančiu dažnių diapazoną.

Rekomendacijos

Idealiai tinka profesionaliems įrengimams, kuriems reikalingas patikimas izoliuotas 75 omų BNC ryšys. Pridėti mėlyni izoliaciniai tarpikliai užtikrina aiškų vizualinį identifikavimą ir elektros izoliaciją. Įsitikinkite, kad panelės išpjova atitinka jungties matmenis, kad montavimas būtų saugus.
