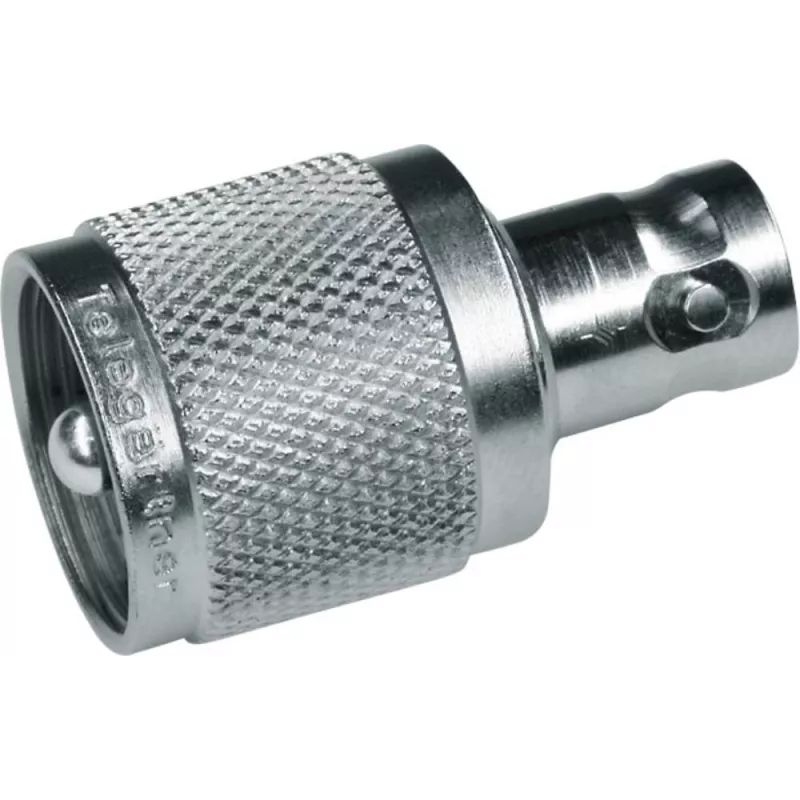

Telegärtner BNC moteriškas į UHF vyriškas koaksialinis adapteris J01008A0801

Profesionalioje RF grandinėje kiekvienas netikslus sujungimas gali kainuoti signalo kokybę. Telegärtner J01008A0801 – tai preciziškai apdirbtas adapteris, leidžiantis tiesiogiai sujungti BNC lizdą su UHF kištuku nekeičiant kabelių ar įrangos. Jo konstrukcija išlaiko 50 Ω varžą, kurios reikalauja jūsų signalo kelias.

Kam skirtas

RF technikams, radijo mėgėjams ir transliacijų inžinieriams, kuriems reikia patikimo perėjimo tarp BNC ir UHF sąsajų be papildomų modifikacijų. Adapteris pravers ir tiems, kurie dirba su matavimo prietaisais, antenų sistemomis ar ryšio įranga, kur svarbus kiekvienas dB.

Pagrindinės savybės

• BNC moteriškas (lizdas) į UHF vyrišką (kištukas) tiesus adapteris
• 50 Ω varža užtikrina signalo vientisumą
• Dažnių diapazonas nuo DC iki 1 GHz, VSWR ≤ 1,3 esant 1 GHz
• Nikeliuotas žalvarinis korpusas – ilgaamžiškumas ir atsparumas korozijai
• Auksu padengtas BNC centrinis kontaktas ir sidabru padengtas CuBe UHF centrinis kontaktas
• PTFE izoliatorius – maži nuostoliai ir aukšta temperatūrinė stabilumas
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Dielektrinė atsparumas įtampai 1500 Veff
• Izoliacijos varža ≥ 5 GΩ

Specifikacijos

• 1 jungtis: BNC moteriška (lizdas)
• 2 jungtis: UHF vyriška (kištukas)
• Varža: 50 Ω
• Dažnių diapazonas: DC – 1 GHz
• VSWR (maks.): 1,3 @ 1 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• BNC centrinis kontaktas: žalvaris, auksuotas
• UHF centrinis kontaktas: CuBe, sidabruotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -40 °C iki +85 °C

Kaip naudoti

Adapteris yra tiesus, todėl įsitikinkite, kad abi jungtys švarios ir tinkamai įsistatę. BNC jungtis fiksuojama pasukamuoju užraktu (bayonet), o UHF – sriegine mova. Jei įmanoma, naudokite dinamometrinius raktus, kad neperveržtumėte UHF movos. Sandarioje instaliacijoje palikite pakankamai vietos adapterio korpusui.

Patarimas: prieš prijungdami visada patikrinkite, ar BNC ir UHF jungtys švarios ir be pažeidimų. Reguliariai valykite kontaktus izopropilo alkoholiu, kad išvengtumėte oksidacijos ir užtikrintumėte stabilų signalą ilgą laiką.
