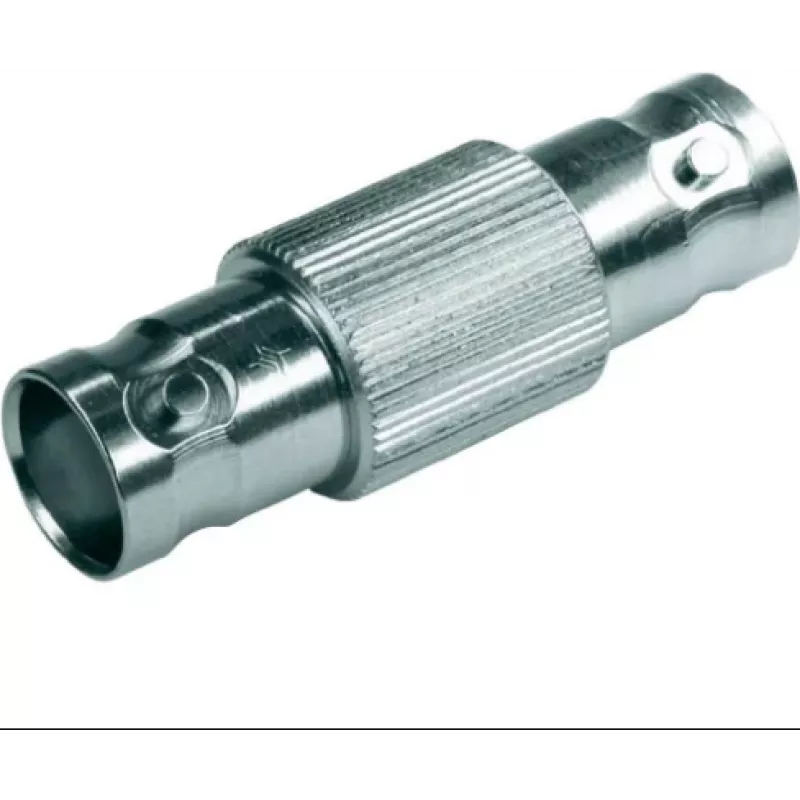

TELEGÄRTNER BNC lizdas į BNC lizdą koaksialinis adapteris, 50 omų, nikeliuotas žalvaris, tiesus vamzdelis J01004A0618

Dažnių diapazonas nuo DC iki 4 GHz ir 50 omų varža – štai kas pirmiausia išskiria šį TELEGÄRTNER BNC lizdas į BNC lizdą adapterį. Jis skirtas sujungti du BNC kabelius su kištukais, išlaikant stabilią signalo kokybę net reikliose RF laboratorijose.

Kodėl verta rinktis

Nikeliuotas žalvarinis korpusas atsparus korozijai, o auksu padengti kontaktai užtikrina mažą kontaktinę varžą ir ilgalaikį signalo vientisumą. PTFE izoliacija išlaiko stabilias dielektrines savybes visame temperatūrų diapazone nuo -40 °C iki +85 °C.

Techninės specifikacijos

• 1 jungtis: BNC lizdas
• 2 jungtis: BNC lizdas
• Varža: 50 Ω
• Korpuso medžiaga: žalvaris su nikelio danga
• Kontaktų danga: auksas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC – 4 GHz
• Įtampos nominalas: 500 V RMS
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų
• Darbinė temperatūra: -40 °C iki +85 °C
• Montavimo tipas: laisvai kabantis / linijinis

Kam tinka

• RF bandymų stendų kabelių prailginimui
• Koaksialinių segmentų sujungimui transliavimo ar CCTV sistemose
• Linijinių jungčių kūrimui duomenų perdavimo tinkluose

Naudojimo patarimai

Prieš jungdami patikrinkite, ar abu kabelių galai turi BNC kištukus. Sujungimą atlikite pasukdami fiksavimo mechanizmą, kol išgirsite spragtelėjimą. Nenaudokite jėgos – BNC jungtys fiksuojamos pasukant, o ne užsukant. Periodiškai apžiūrėkite kontaktus dėl oksidacijos; esant reikalui, nuvalykite juos izopropilo alkoholiu.

Šis adapteris yra laisvai kabantis, nereikalauja montavimo į skydą. Atitinka RoHS ir REACH direktyvas.
