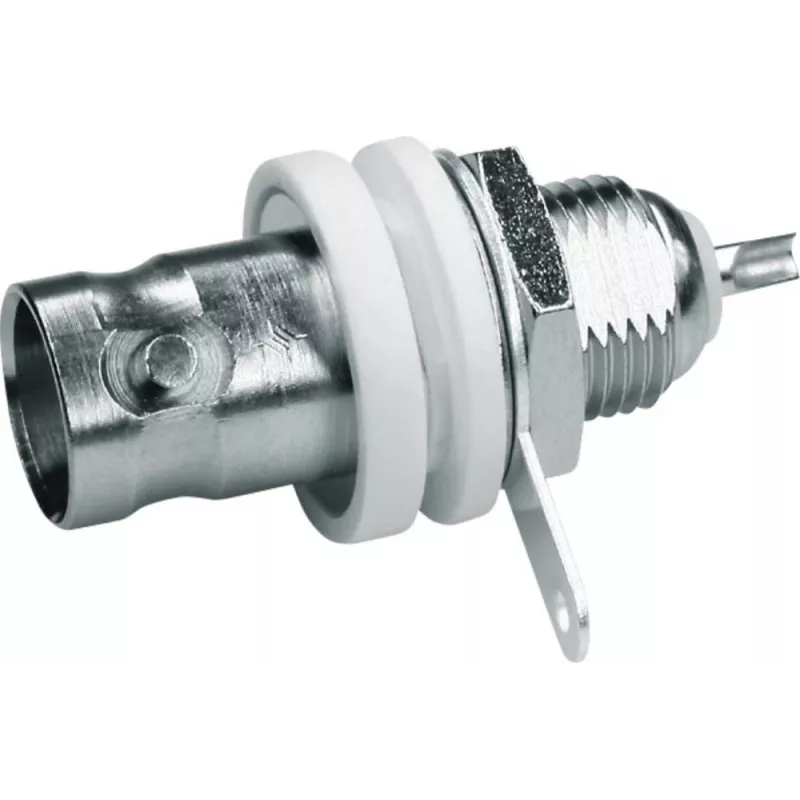

Telegärtner BNC kištukinis lizdas, izoliuotas 75 Ohm, baltos izoliacinės tarpinės, 1 vnt. (J01003B1286)

Kai reikia įrengti patikimą 75 omų koaksialinės linijos prijungimo tašką komutacinėje panelėje ar įrangos korpuse, kyla grėsmė, kad atsiras įžeminimo kilpa, kuri gali sutrikdyti vaizdo ar duomenų signalą. Šis Telegärtner BNC kištukinis lizdas su izoliuota konstrukcija ir baltomis izoliacinėmis tarpinėmis pašalina šią problemą – korpusas atskiriamas nuo panelės, todėl grandinė lieka stabili.

Kodėl verta rinktis

Izoliuota konstrukcija užkerta kelią įžeminimo kilpoms, o PTFE dielektrikas užtikrina mažus nuostolius iki 1 GHz. Auksu padengti kontaktai išlaiko signalo vientisumą net po daugybės sujungimų.

Techninės specifikacijos

• Jungties tipas: BNC lizdas (moteriškas)
• Varža: 75 Ohm
• Montavimas: panelinis / korpuso
• Izoliacija: izoliuota (atskirtas įžeminimas)
• Izoliacinės tarpinės: pridedamos (baltos)
• Kontaktų danga: auksas
• Korpuso danga: nikelis
• Dielektrikas: PTFE
• Korpuso medžiaga: žalvaris
• Kontaktų medžiaga: žalvaris
• Dažnių diapazonas: DC–1 GHz
• Įtampa: 500 Vrms maks.
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Jungimas: lituojamas (centrinis laidas)
• Pakuotė: 1 vnt.

Kam tinka

• Transliacijos vaizdo komutacinėms panelėms
• Telekomunikacijų įrangos sąsajoms
• Bandymų ir matavimų stendams

Naudojimo patarimai

Jungtis parduodama po vieną. Centrinį laidą reikia lituoti. Montuodami į panelę, tarp korpuso ir panelės dėkite baltas izoliacines tarpines – taip užtikrinsite izoliaciją.

Patarimas: prieš lituodami nuvalykite centrinį laidą ir naudokite šilumai atsparią izoliaciją. Jei reikia daugiau jungčių, užsisakykite reikiamą kiekį iš anksto.
