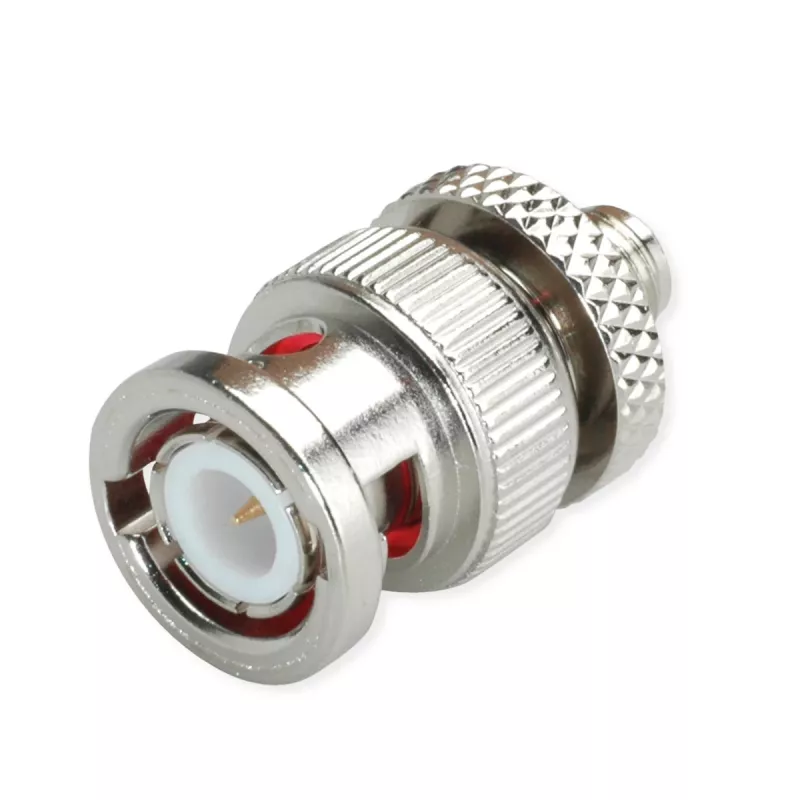

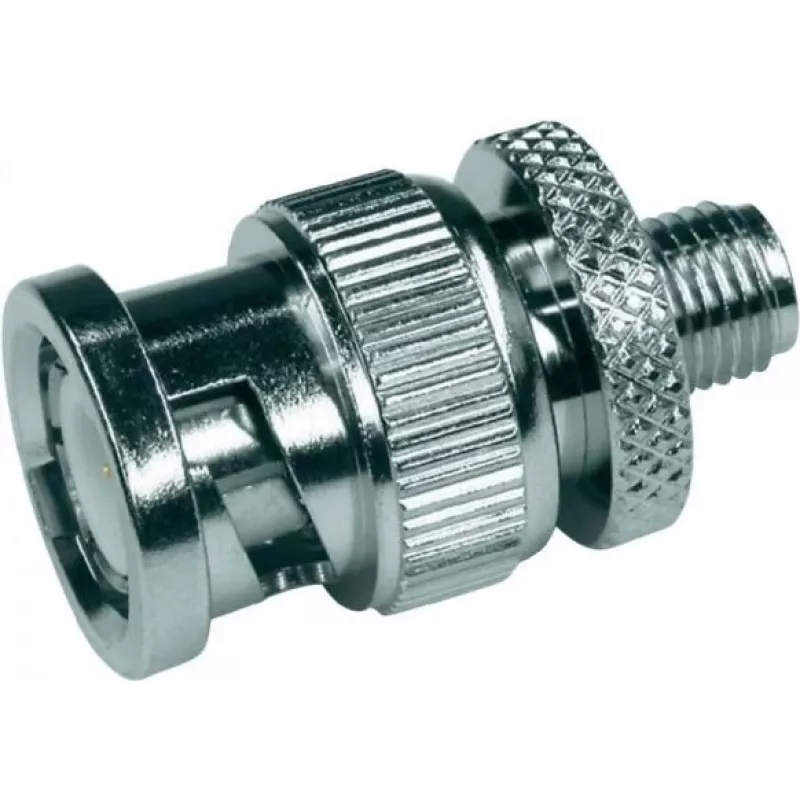

Telegärtner BNC kištukas – SMA lizdas RF koaksialinis adapteris, 50 omų, tiesus, J01008A0017

VSWR ≤ 1,3 esant 3 GHz – tai vienas pagrindinių šio Telegärtner J01008A0017 adapterio privalumų, leidžiančių išlaikyti signalo vientisumą nuo DC iki 4 GHz. Profesionalams, dirbantiems su RF matavimo įranga, kiekvienas atspindys gali iškraipyti rezultatus, todėl šis adapteris užtikrina patikimą 50 omų perėjimą tarp BNC kištuko ir SMA lizdo.

Kam skirtas

RF technikams, laboratorijų inžinieriams, radijo mėgėjams, kurie dažnai jungia matavimo prietaisus, antenas ar koaksialinius kabelius. Taip pat tinka pramonės ir telekomunikacijų aplinkose, kur reikalingas stabilus ir pakartojamas sujungimas.

Pagrindinės savybės

• BNC kištukas – SMA lizdas, tiesaus korpuso adapteris
• 50 Ω varža, dažnių diapazonas nuo DC iki 4 GHz
• VSWR ≤ 1,3 esant 3 GHz – minimalūs signalo atspindžiai
• Nikeliuotas žalvarinis korpusas, auksuoti žalvariniai kontaktai
• PTFE izoliatorius – maži nuostoliai ir aukšta temperatūrinė stabilumas
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Jungčių ciklų skaičius: ≥ 500

Specifikacijos

• Jungtis A: BNC kištukas
• Jungtis B: SMA lizdas
• Varža: 50 Ω
• Dažnių diapazonas: DC – 4 GHz
• VSWR: ≤ 1,3 esant 3 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Jungčių ciklai: ≥ 500

Kaip naudoti

Adapteris idealiai tinka laikiniems sujungimams ar bandymų stendams, kur dažnai perjungiama įranga. Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir ilgaamžiškumą. Jei jungtis bus nuolatinė, rekomenduojama naudoti specialų kabelio surinkimą, siekiant sumažinti įterpimo nuostolius.

Patarimas: prieš jungdami patikrinkite, ar BNC ir SMA jungtys švarios ir nepažeistos. Nenaudokite jėgos – BNC jungtis fiksuojama pasukus bayonet užraktą, o SMA – užsukama. Reguliariai valykite kontaktus izopropilo alkoholiu, kad išlaikytumėte mažą VSWR.
