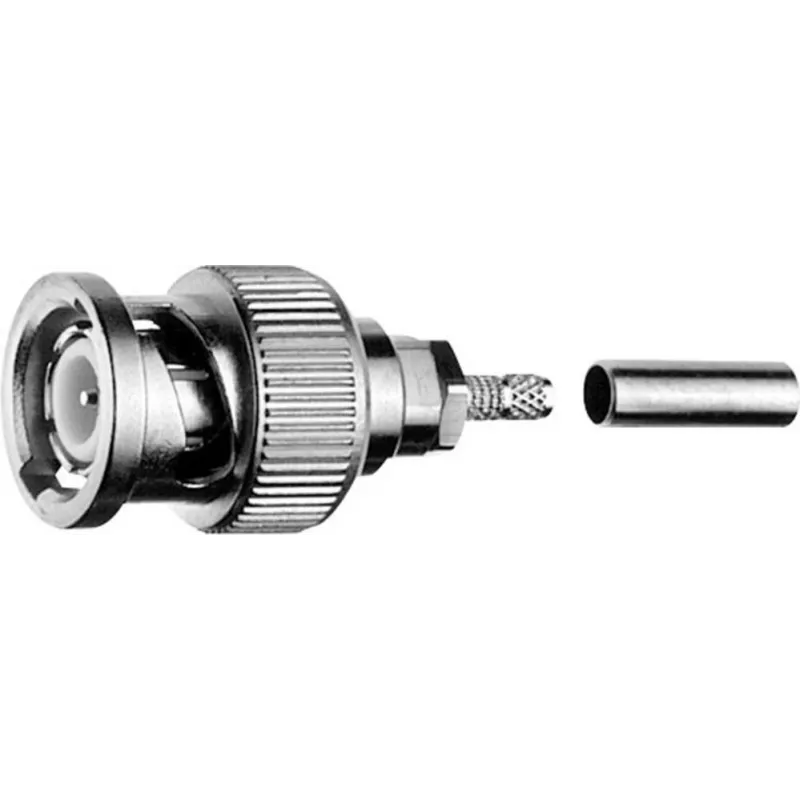

Telegärtner BNC kabelio kištukas Crimp G08 50 omų, crimp/crimp, Professional, A2914, G08 (RD-316) (J01000B0022)

Telegärtner BNC kabelio kištukas Crimp G08 50 omų – tai profesionalus, preciziškai apdirbtas BNC kištukas, skirtas 50 omų koaksialiniams kabeliams, tokiems kaip RG-316, RG-174 ir RG-188, sujungti crimp metodu. Jo konstrukcija užtikrina stabilią varžą ir minimalius signalo nuostolius iki 4 GHz dažnio.

Kam skirtas

Šis kištukas skirtas RF technikams, tinklo inžinieriams ir elektronikos profesionalams, kurie užsiima koaksialinių kabelių montavimu telekomunikacijų, transliavimo, testavimo ir matavimo ar pramonės srityse. Taip pat tinka pažengusiems entuziastams, dirbantiems su aukšto dažnio projektais.

Pagrindinės savybės

• BNC kištukas (male) su 50 omų varža
• Crimp sujungimas tiek vidiniam, tiek išoriniam laidininkui
• Suderinamas su G08 grupės kabeliais: RG-316, RG-174, RG-188A/U, RG-179B/U, RG-187A/U, RG-179A/U, RG-188/U, RG-179/U, RG-174/U
• Dažnių diapazonas nuo DC iki 4 GHz, VSWR ≤ 1,25
• Auksu padengtas CuBe2 centrinis kontaktas ir nikeliu padengtas žalvarinis korpusas užtikrina ilgaamžiškumą ir atsparumą korozijai
• PTFE dielektrikas stabiliam veikimui temperatūrų intervale nuo -40 °C iki +85 °C
• Didelis sujungimų skaičius (≥ 500 ciklų)

Specifikacijos

• Jungties tipas: BNC kištukas (male)
• Varža: 50 omų
• Sujungimo metodas: crimp (vidinis ir išorinis laidininkas)
• Kabelių grupė: G08
• Dažnių diapazonas: DC – 4 GHz
• VSWR: ≤ 1,25 (DC – 4 GHz)
• Įterpimo nuostoliai: ≤ 0,1 dB (DC – 4 GHz)
• Dielektrinis stipris: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė įtampa: 500 Veff
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500
• Centrinio kontakto medžiaga: auksu padengtas CuBe2
• Korpuso medžiaga: nikeliu padengtas žalvaris (CuZn39Pb3)
• Dielektriko medžiaga: PTFE
• Vidinio laidininko crimp dydis: 1,0 mm
• Išorinio laidininko crimp dydis: 5,4 mm

Kaip naudoti

Naudokite tinkamą crimp įrankį ir antgalius, atitinkančius nurodytus crimp dydžius, kad užtikrintumėte patikimą sujungimą. Norėdami pasiekti geriausią našumą, nulupkite kabelį pagal rekomenduojamus matmenis ir venkite per didelio karščio, jei litavimas taikomas. Prieš montuodami visada patikrinkite, ar kabelio tipas atitinka G08 grupę.

Patarimas: prieš pradėdami crimpavimą, būtinai nuvalykite kabelio laidininkus ir įsitikinkite, kad jie tvirtai įstatyti į kištuką. Naudokite tik kokybišką crimp įrankį, kad išvengtumėte blogo kontakto. Periodiškai tikrinkite sujungimų būklę, ypač jei kabelis naudojamas judančiose ar vibraciją patiriančiose sistemose.
