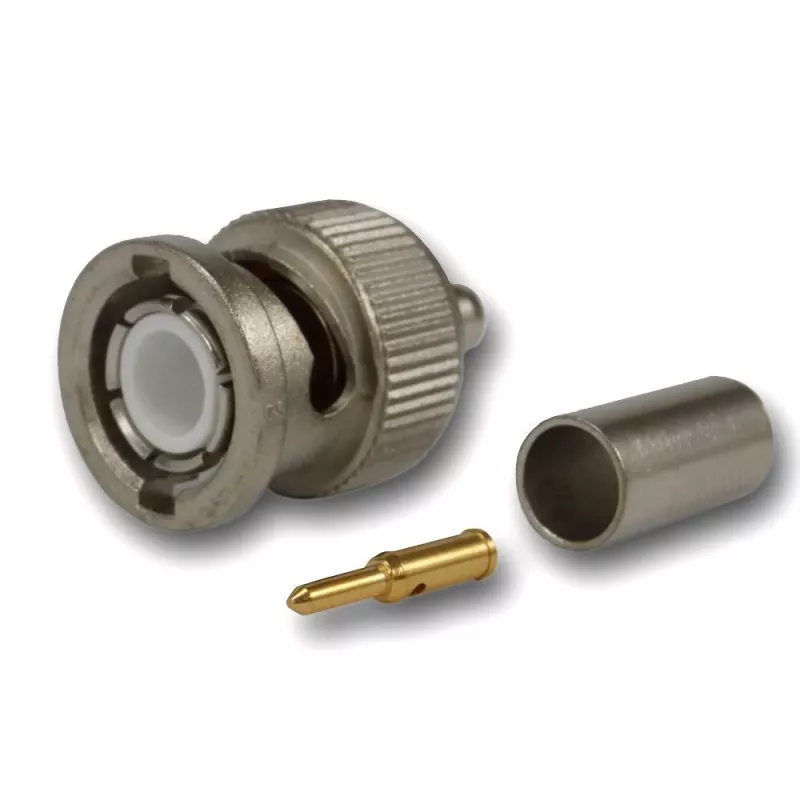

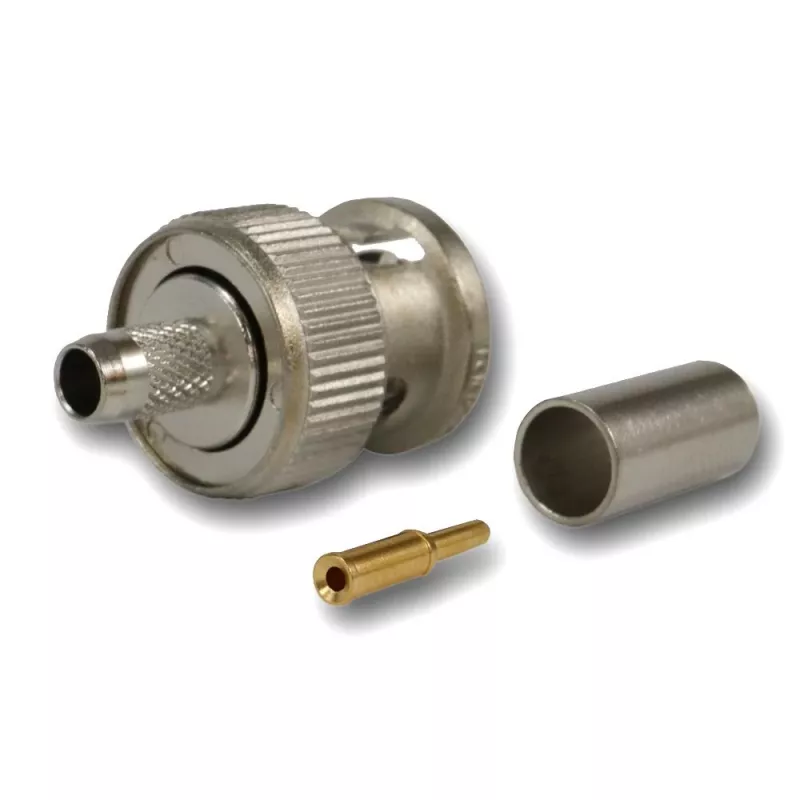

Telegärtner BNC crimp plug 50 Ohm, skirtas RG-58 C/U, nikelis/auksas, 4 GHz J01000L1255Z

4 GHz dažnių diapazonas ir VSWR ≤1,25 esant 3 GHz – tai parametrai, kurie užtikrina švarų signalą reikliausiose RF grandinėse. Šis Telegärtner BNC kištukas sukurtas profesionaliems koaksialinių kabelių surinkimams, kur svarbus kiekvienas decibelas.

Kodėl verta rinktis

• 50 omų varža – standartinė RF sistemų varža, užtikrinanti minimalius atspindžius.
• Dažnių diapazonas nuo DC iki 4 GHz – tinka plačiajuostėms aplikacijoms.
• VSWR ≤1,25 esant 3 GHz – maži signalo nuostoliai.
• 500 V RMS darbinė įtampa, 1500 V RMS izoliacijos atsparumas – saugus naudojimas.
• Darbinė temperatūra nuo -40 °C iki +85 °C – atsparus įvairioms aplinkoms.
• Korpusas: žalvaris, padengtas nikeliu – ilgaamžiškumas ir atsparumas korozijai.
• Centrinis kontaktas: žalvaris, padengtas auksu – patikimas kontaktas ir maža kontaktinė varža.
• Izoliacija: PTFE – puikios dielektrinės savybės.
• Sujungimas: crimp/crimp – patikimas ir ilgaamžis sujungimas.
• Skirtas RG-58 C/U kabeliui (kabelių grupė G01).
• Pakuotė: 1 vnt.

Techninė specifikacija

• Jungties tipas: BNC
• Lytis: kištukas (male)
• Montavimo tipas: kabelio montavimas
• Produktų linija: Basic Line

Kam skirta

Šis BNC kištukas rekomenduojamas RF inžinieriams, technikams ir įmonėms, kuriančioms profesionalias koaksialinių kabelių sistemas. Jis puikiai tinka laboratoriniams matavimams, ryšių įrangai, antenų sistemoms ir kitiems projektams, kur reikalingas patikimas 50 omų sujungimas iki 4 GHz.

Kaip naudoti

BNC kištukas tvirtinamas prie RG-58 C/U kabelio naudojant specialius crimp įrankius. Pirmiausia nuimkite kabelio izoliaciją, tada užspauskite centrinį kontaktą ir išorinį ekraną. Patikrinkite, ar centrinis kontaktas tvirtai laikosi, ir įsitikinkite, kad nėra trumpojo jungimo. Sujungimas atliekamas pasukant kištuką, kol jis užsifiksuoja (bayonet užraktas).

Patarimas: naudokite tik kokybiškus crimp įrankius, skirtus BNC jungtims, kad būtų užtikrintas patikimas sujungimas. Prieš montuodami patikrinkite kabelio ilgį ir nuimamos izoliacijos kiekį pagal instrukcijas. Reguliariai tikrinkite sujungimų būklę, ypač jei jie naudojami lauko sąlygomis.
