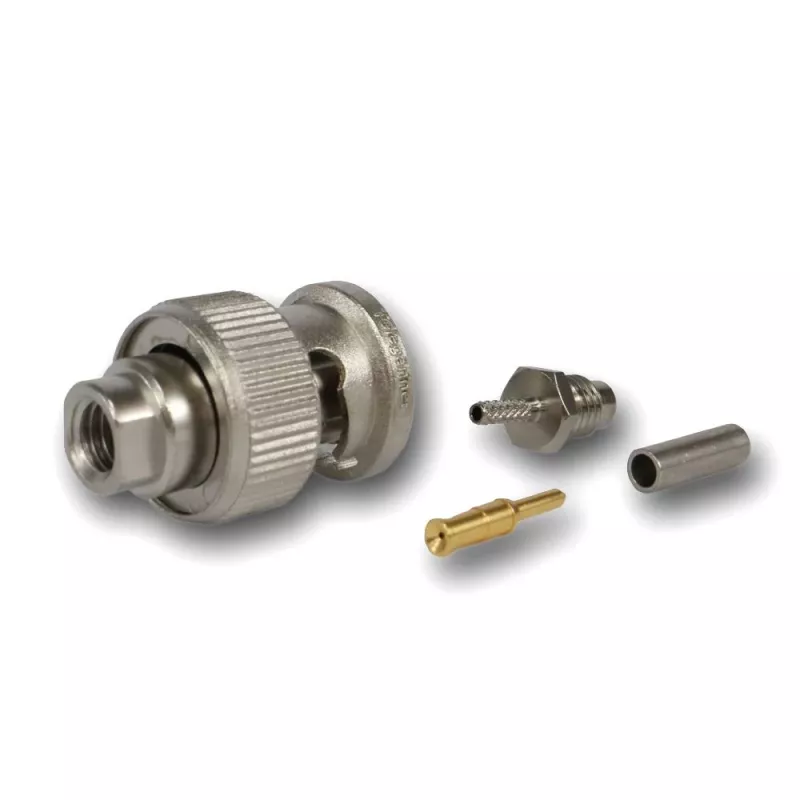

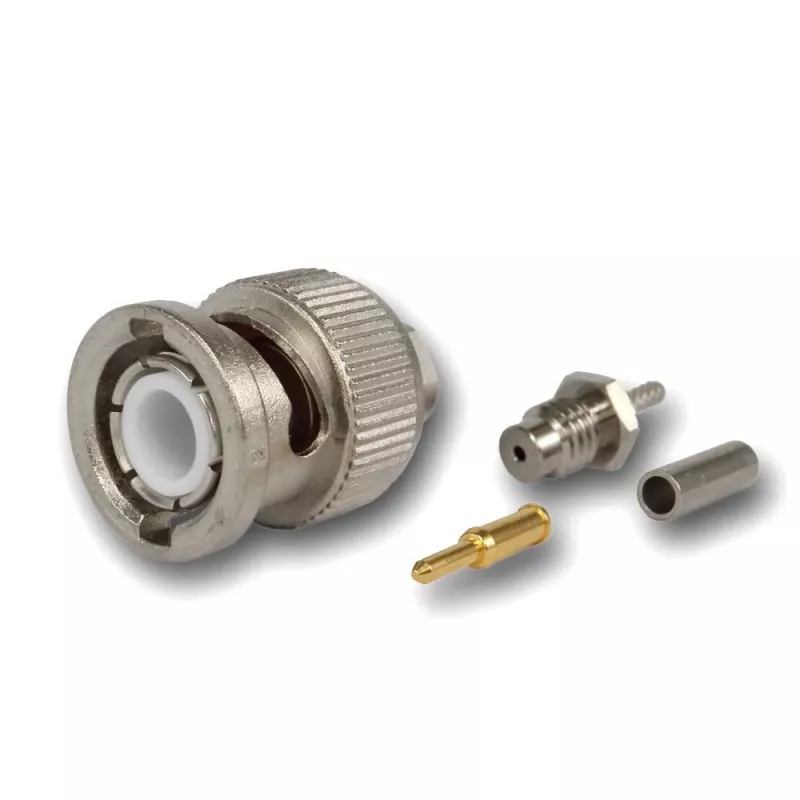

Telegärtner BNC crimp plug 50 Ohm, skirtas RG-178 B/U, tiesus, nikelis/auksas, 1 vnt.

Užtikrinkite nepertraukiamą signalo perdavimą net ir itin mažo skersmens koaksialiniuose kabeliuose. Telegärtner BNC crimp plug (modelis 100027456) – tai profesionalaus lygio 50 omų varžos BNC kištukas, sukurtas specialiai RG-178 B/U kabeliui. Tiesi konstrukcija ir crimp/crimp prijungimas leidžia greitai ir patikimai užspausti tiek centrinį laidininką, tiek ekraną, išlaikant signalo vientisumą iki 4 GHz dažnių.

Kam skirtas

RF technikams, tinklo montuotojams ir elektronikos specialistams, kuriems reikia patikimos BNC jungties ploniems koaksialiniams kabeliams. Idealiai tinka instrumentų, telekomunikacijų ar transliacijų įrangoje, kur svarbus stabilus ryšys ir ilgaamžiškumas. Tinka visiems, kurie RG-178 B/U kabelį apdirba standartiniais crimp įrankiais.

Pagrindinės savybės

• BNC kištukas (male), tiesus
• 50 omų varža užtikrina RF signalo kokybę
• Crimp prijungimas centriniam laidininkui ir ekranui
• Suderinamas su RG-178 B/U kabeliu (kabelių grupė G03)
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE dielektrikas stabiliam veikimui
• Dažnių diapazonas nuo DC iki 4 GHz, VSWR ≤ 1,25
• Darbinė temperatūra nuo -55 °C iki +155 °C
• ≥ 500 sujungimo ciklų

Specifikacijos

• Jungties tipas: BNC
• Lytis: kištukas (male)
• Konstrukcija: tiesi
• Varža: 50 omų
• Prijungimas: crimp / crimp
• Kabelių grupė: G03 (RG-178 B/U)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Dielektrikas: PTFE
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,25
• Izoliacijos varža: ≥ 5 GΩ
• Įtampa: 500 V (rms)
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥ 500

Naudojimo patarimai

Naudokite RG-178 B/U kabeliui kalibruotą crimp įrankį, kad pasiektumėte nurodytą VSWR ir mechaninį patikimumą. Auksuotas centrinis kontaktas atsparus korozijai, todėl jungtis tinka ilgalaikėms instaliacijoms kontroliuojamoje aplinkoje.

Patarimas: prieš užspausdami kabelį, nuvalykite jo galą ir įsitikinkite, kad ekrano pynė nepažeista – tai prailgins jungties tarnavimo laiką.
