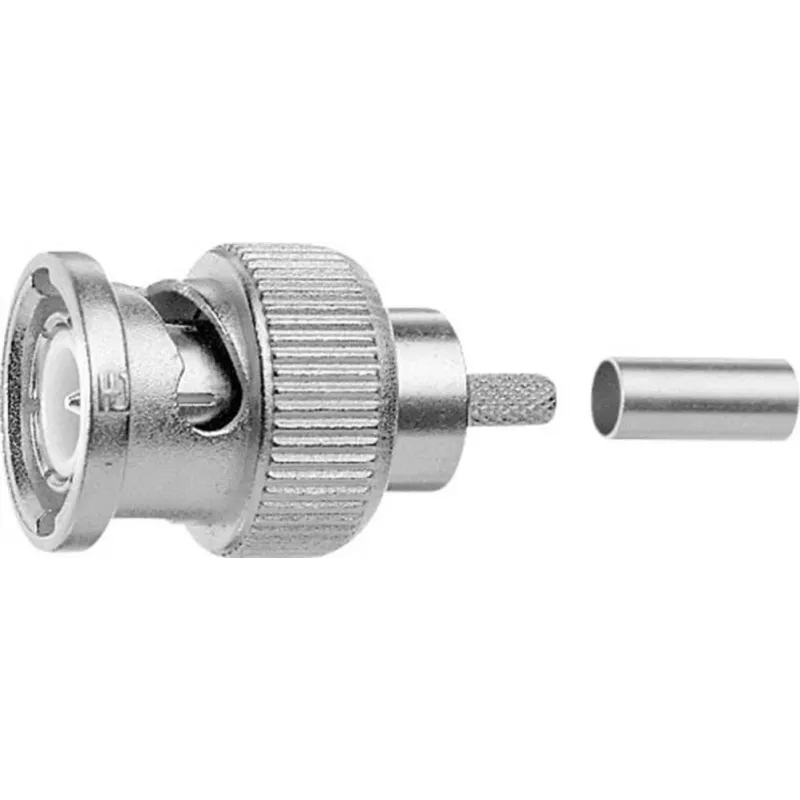

Telegärtner BNC crimp plug 50 Ohm, skirtas RG-142B/U, profesionalus, 5 vnt. J01000A0008

Kai reikia patikimo ryšio iki 4 GHz, BNC jungtis tampa vienu svarbiausių grandinės elementų. Telegärtner J01000A0008 – tai profesionalaus lygio BNC kištukas, skirtas RG-142B/U koaksialiniam kabeliui, užtikrinantis stabilų signalo perdavimą net ir reikliausiose testavimo ar vaizdo perdavimo sistemose.

Privalumai

Dvipusis crimp (suspaudimo) tvirtinimas – tiek vidinis, tiek išorinis laidininkas suspaudžiami specialiu įrankiu, nereikalaujant litavimo. Tai užtikrina patikimą mechaninį ir elektrinį kontaktą, atsparų vibracijai bei temperatūrų svyravimams. Nikeliu padengtas žalvarinis korpusas ir auksu padengtas berilio vario centrinis kontaktas išlaiko signalo vientisumą ilgą laiką, o PTFE izoliacija apsaugo nuo dielektrinių nuostolių.

Kam skirta

• RF ir vaizdo signalų jungtims
• Testavimo ir matavimo stendams
• Profesionaliems įrengimams, kuriuose reikalinga MIL-STD-348 standartą atitinkanti BNC sąsaja

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukas (vyriškas)
• Varža: 50 Ohm
• Tvirtinimas: crimp (vidinis ir išorinis laidininkas)
• Suderinamas kabelis: RG-142B/U
• Dielektriko skersmuo: 2,95 mm
• Vidinio laidininko skersmuo: 1,0 mm
• Korpuso medžiaga: nikeliu padengtas žalvaris
• Kontakto medžiaga: auksu padengtas berilio varis
• Izoliacija: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampos nominalas: 500 V piko
• Darbinė temperatūra: nuo -40°C iki +85°C
• Pakuotė: 5 vnt.

Naudojimo patarimai

Kad užtikrintumėte patikimą sujungimą, naudokite kalibruotą crimp įrankį, skirtą BNC jungtims, ir tiksliai laikykitės RG-142B/U kabelio nuvalymo matmenų. Rekomenduojama naudoti profesionalią koaksialinio kabelio ruošimo įrangą.
